Разъём 2РМ24Б19Г1В1В: надёжное приборное соединение для многоконтактных цепей

Разъём 2РМ24Б19Г1В1В — это цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для монтажа на приборную панель и подключения многопроводных цепей. Исполнение применяется в аппаратуре, где важны механическая прочность, фиксированное положение ответных частей, стабильность электрических параметров и работоспособность в расширенном температурном диапазоне.

Конструкция и расшифровка маркировки

Маркировка 2РМ24Б19Г1В1В отражает ключевые конструктивные особенности изделия:

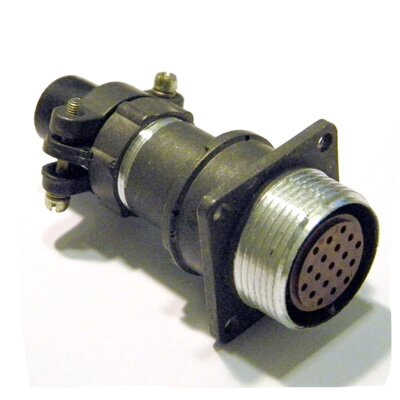

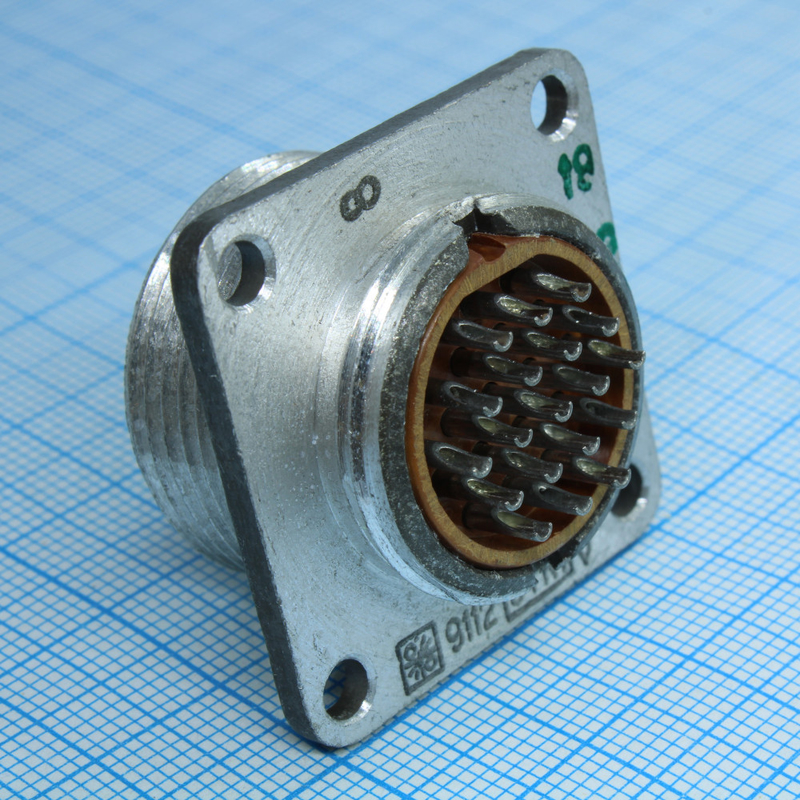

Соединитель представляет собой приборную розетку с 19 контактами. Блочный корпус рассчитан на установку в корпусе оборудования, на панели или в стенке шкафа, а резьбовое сочленение с ответной частью предотвращает случайное разъединение при вибрации и эксплуатации в подвижной технике.

Технические параметры

Для 2РМ24Б19Г1В1В характерны параметры, востребованные в цепях питания, управления, сигнализации и межблочных соединениях:

• Количество контактов — 19.

• Диаметр контактов — 1 мм.

• Номинальное рабочее напряжение — до 560 В.

• Токовая нагрузка на один контакт — до 5 А.

• Допустимый суммарный ток соединителя — до 80 А.

• Сопротивление контакта — не более 5 мОм.

• Сопротивление изоляции — не менее 1000 МОм.

• Рабочий диапазон температур — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — от 1000 часов, в зависимости от документации конкретного исполнения.

• Минимальный срок сохраняемости — 15 лет.

Контактные поверхности имеют серебряное покрытие. Оно способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта при многократных подключениях.

Преимущества серии 2РМ

Главная особенность разъёма 2РМ24Б19Г1В1В — сочетание плотной 19-контактной компоновки с металлическим корпусом и резьбовой фиксацией. Такое решение удобно, когда необходимо передавать несколько силовых, сигнальных или управляющих линий через единый разъёмный интерфейс.

К функциональным преимуществам относятся:

• Резьбовое соединение, устойчивое к самопроизвольному расстыковыванию.

• Одношпоночная поляризация корпусов, исключающая неправильное взаимное расположение частей при соединении.

• Металлический корпус, рассчитанный на эксплуатационные механические нагрузки.

• Серебряное покрытие контактов для надёжного электрического перехода.

• Широкий температурный диапазон для применения в производственных, транспортных и специальных системах.

• Возможность формирования компактных многожильных кабельных и приборных соединений.

Области применения

Приборная розетка 2РМ24Б19Г1В1В может использоваться в составе электрооборудования, где требуется быстроразъёмное, но надёжно фиксируемое соединение. Типовые направления применения:

• Системы промышленной автоматики и управления.

• Контрольно-измерительная аппаратура.

• Электрощитовое и приборное оборудование.

• Кабельные вводы и межблочные соединения.

• Испытательные стенды и технологические комплексы.

• Транспортная, энергетическая и специальная техника.

• Аппаратура, работающая при вибрациях, перепадах температур и других неблагоприятных факторах среды.

Что учитывать при проектировании

При включении 2РМ24Б19Г1В1В в изделие важно сопоставить ток каждого проводника с допустимой нагрузкой конкретного контакта, обеспечить правильную распайку по схеме и выбрать совместимую ответную часть. Для указанной розетки в справочной документации приводится ответная кабельная вилка 2Р24КПН19Ш1В1В .

Также следует проверить монтажные размеры панели, диаметр и тип применяемого кабеля, способ оконцевания проводников, требования к герметизации и реальные условия эксплуатации. Для конструкторской документации и ответственных применений необходимо руководствоваться действующими техническими условиями, чертежами и паспортными данными именно на используемую партию соединителей.
