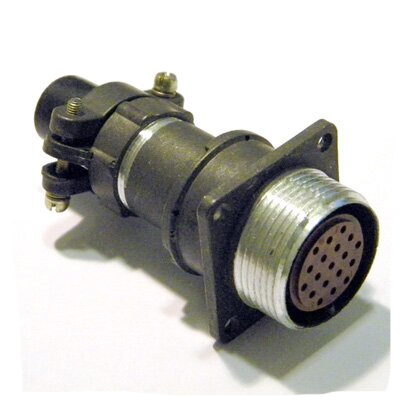

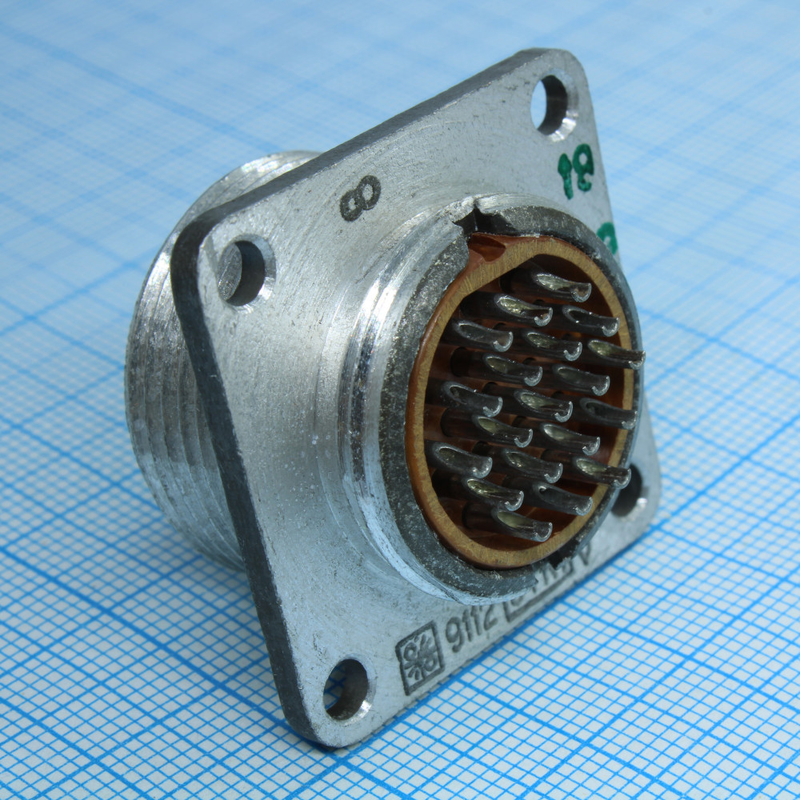

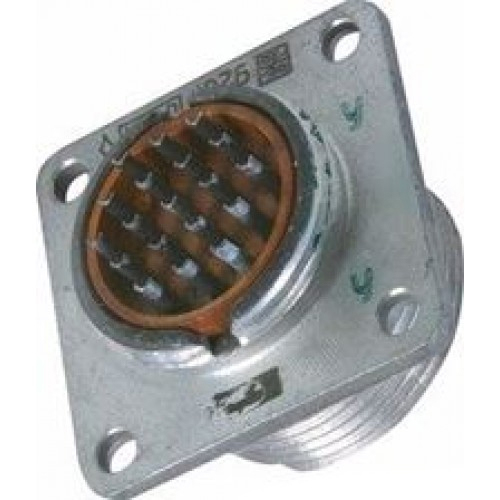

Соединители 2РМ24Б19Г1В1 — это цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока. Они относятся к серии 2РМ , которая широко используется в радиоэлектронной аппаратуре.

Основные характеристики

• Тип соединителя : Негерметичный, низкочастотный.

• Корпус : Блочный (приборный), изготовленный из алюминиевого сплава.

• Количество контактов : 19.

• Диаметр контактов : 1 мм.

• Токовая нагрузка :

  • На одиночный контакт: до 5 А.

  • Общая на соединитель: до 80 А.

• Рабочее напряжение : До 560 В.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В.

Применение и условия эксплуатации

• Применение : Используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

• Условия эксплуатации :

  • Рабочая температура: от -60°C до +100°C.

  • Повышенная относительная влажность: до 98% при +25°C.

  • Атмосферное давление: от 133,32·10^-12 Па до 50,6·10^4 Па.

Технические особенности

• Сочленение : Резьбовое.

• Монтаж : Объемный, с помощью пайки.

• Гарантийная нараб
