2РМ24Б10ШВ1

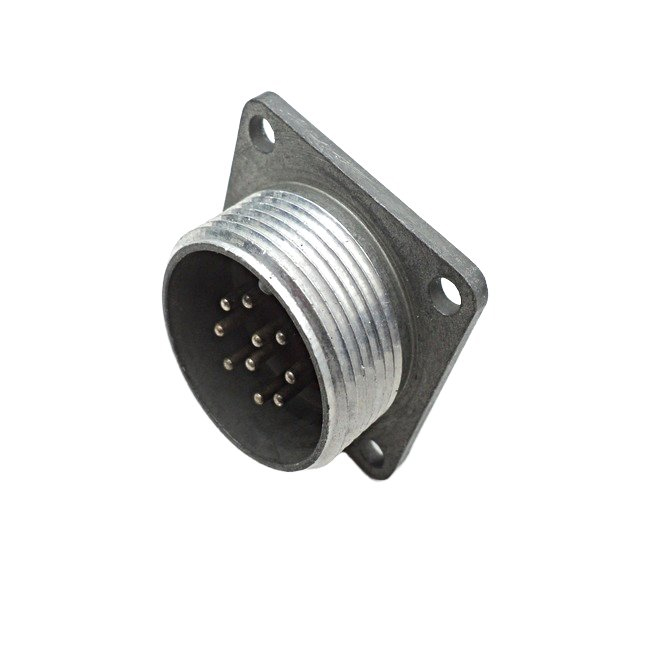

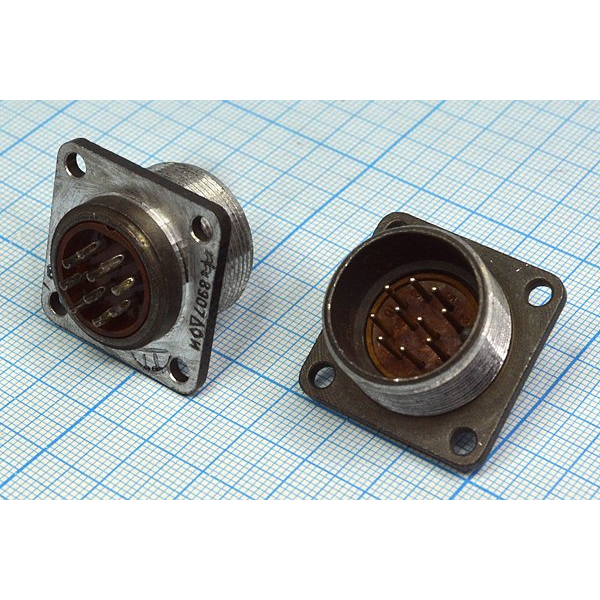

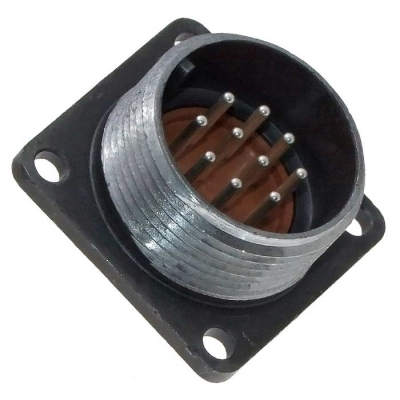

Разъем 2РМ24Б10ШВ1 – это низкочастотный цилиндрический электрический соединитель серии 2РМ, выполненный в приборном блочном корпусе без патрубка, предназначен для коммутации электрических цепей в радио‑ и приборной аппаратуре.

Расшифровка обозначения

• 2РМ – серия низкочастотных цилиндрических негерметичных соединителей общего назначения.

• 24 – условный диаметр корпуса (около 24 мм).

• Б – тип корпуса «блочный» (приборный), устанавливается в панель прибора.

• 10 – число контактов в соединителе.

• Ш – вид соединителя: вилка (штыревые контакты).

• В – климатическое исполнение (работоспособность в соответствующих температурных и влажностных условиях).

Основные технические параметры (по типу 2РМ24Б10Ш…)

• Количество контактов – 10, тип контактов извлекаемый, диаметр контактов около 1,5 мм.

• Номинальный ток на контакт – до 5–10 А, суммарный ток на соединитель – до примерно 80–83 А, в зависимости от конкретного исполнения внутри серии.

• Рабочее напряжение – до значений порядка 560–700 В переменного и постоянного тока; сопротивление контактов – в доли–единицы мОм.

• Разъём негерметичный, предназначен для внутреннего монтажа аппаратуры, без защиты от влаги; теплостойкость обычно до 100 °C.

Область применения

2РМ24Б10ШВ1 применяется для объемного монтажа в приборной и радиоэлектронной аппаратуре, где требуются надежные, но не герметичные соединения на 10 цепей с умеренными токами и напряжениями. Разъем рассчитан на многократные включения‑выключения и эксплуатацию в сочетании с соответствующей розеткой того же типоразмера и серии.
