Назначение разъёма 2РМ24Б10ГВ1 «5»

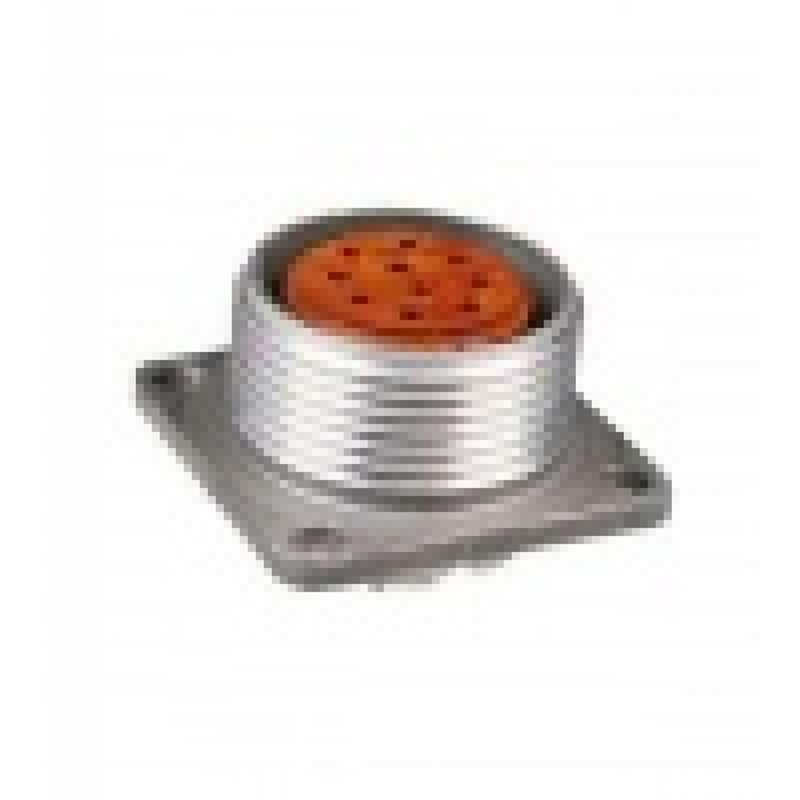

2РМ24Б10ГВ1 «5» — это цилиндрический низкочастотный приборный соединитель серии 2РМД. Изделие относится к негерметичным разъёмам и предназначено для надёжного соединения и разъединения электрических цепей переменного и постоянного тока в различных приборах и оборудовании. Разъём обеспечивает коммутацию цепей питания и сигнальных линий в условиях интенсивных механических нагрузок и широкого диапазона температур.

Конструктивно разъём выполнен с посадочным диаметром корпуса 24 мм и без патрубка. Монтаж выполняется объёмным способом, то есть пайкой проводников к контактам. Такое исполнение типично для приборных соединителей, применяемых внутри корпусов аппаратуры, где важны компактность, стойкость к вибрации и удобство пайки при сборке.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся именно к данному исполнению соединителя и подтверждаются сведениями о товаре. Все значения указаны без округлений и допущений.

• Количество контактов — 10.
• Диаметр контакта — 1,5 мм.
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка — 10 А на контакт, суммарная — до 83 А на соединитель.
• Сечение подсоединяемого провода — не более 1 мм².
• Сопротивление контакта — до 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Посадочный диаметр корпуса — 24 мм, патрубок отсутствует.
• Способ монтажа — объёмный, пайкой.

Условия эксплуатации

Разъём работоспособен при температурах от минус 60 °C до плюс 100 °C. Допускается перегрев контактов до плюс 180 °C. Изделие выдерживает пониженное давление до 133,32·10⁻¹² Па, а также влажность до 98 % при температуре плюс 40 °C.

По механическим воздействиям соединитель устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 490 м/с², к одиночным ударам с ускорением до 5000 м/с², к многократным ударам с ускорением 1000 м/с² и к линейному ускорению 2000 м/с². Такой набор параметров позволяет использовать разъём в подвижной и вибронагруженной аппаратуре.

Показатели надёжности

Минимальная наработка соединителя составляет 1000 часов. Ресурс по сочленениям и расчленениям — 500 циклов. Срок сохраняемости — 15 лет. Эти показатели определяют область применения изделия как элемент, рассчитанный на длительную эксплуатацию с ограниченным числом переподключений.

Применение и особенности исполнения

Разъём 2РМ24Б10ГВ1 «5» применяется в промышленном оборудовании, включая сварочные аппараты и системы управления. Совмещение десяти силовых контактов диаметром 1,5 мм с допустимым током 10 А на контакт делает его пригодным для коммутации как силовых, так и сигнальных цепей в пределах одного соединителя.

Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки. Исполнение без патрубка упрощает компоновку внутри прибора и снижает габариты узла подключения, а пайка обеспечивает стабильное переходное сопротивление в пределах заявленных 0,0025 Ом.

1. Соединение и разъединение цепей переменного и постоянного тока в приборах.
2. Коммутация в сварочных аппаратах.
3. Использование в системах управления промышленного оборудования.
4. Монтаж внутри корпусов аппаратуры объёмным способом пайкой.

Изделие не является герметичным, поэтому при эксплуатации во влажной среде следует учитывать заявленный предел влажности до 98 % при плюс 40 °C и не подвергать соединитель воздействию сред, не предусмотренных условиями эксплуатации.
