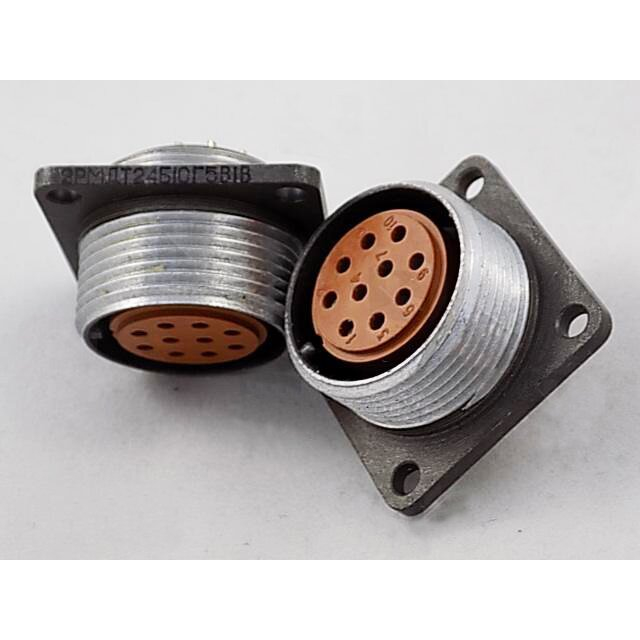

2РМ24Б10Г5В1: надёжный цилиндрический разъём для промышленного оборудования

Разъём 2РМ24Б10Г5В1 применяется для создания разъёмных электрических соединений в аппаратуре, где важны механическая прочность, стабильность контакта и удобство обслуживания. Изделие относится к цилиндрическим низкочастотным соединителям серии 2РМ и рассчитано на эксплуатацию в цепях постоянного и переменного тока.

Конструкция с резьбовым сочленением помогает надёжно фиксировать соединённые части и снижает риск самопроизвольного рассоединения при вибрациях, ударах или перемещении оборудования. Такой подход востребован в системах автоматики, измерительных комплексах, промышленной электронике, приборостроении и специализированной технике. Параметры семейства 2РМ предусматривают работу при напряжении до 560 В, а контакты диаметром 1,5 мм в исполнениях на 10 позиций обычно допускают ток до 10 А на контакт; конкретное соответствие следует подтверждать паспортом именно на используемую модификацию.

Назначение разъёма 2РМ24Б10Г5В1

Основная функция 2РМ24Б10Г5В1 — быстрое и повторяемое подключение многожильных кабелей или внутренних электрических цепей к приборному блоку. Разъём позволяет выполнять монтаж, диагностику и замену отдельных узлов без распайки всей кабельной сети.

Цилиндрическая форма корпуса обеспечивает точное взаимное позиционирование частей соединителя. Резьбовая фиксация поддерживает требуемое контактное давление и повышает стойкость соединения к внешним механическим воздействиям.

Маркировка типономинала указывает на принадлежность к серии, условный размер корпуса 24, контактную часть на 10 контактов и конкретное сочетание расположения контактов. В подобных исполнениях используются круглые извлекаемые контакты, что упрощает ремонтопригодность соединения при наличии необходимого специального инструмента.

Ключевые технические особенности

Для 10-контактных приборных розеток аналогичного исполнения с корпусом условного размера 24 характерны следующие ориентировочные параметры:

Для соединителей соответствующего типоразмера также указывается устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц, а заявляемая минимальная наработка составляет от 1000 часов.

Преимущества применения

Разъём 2РМ24Б10Г5В1 удобен для оборудования, в котором недостаточно обычных клеммных колодок или малогабаритных штекерных соединителей. Его конструкция ориентирована на многоконтактное подключение цепей питания, управления, сигнализации и измерения в одном узле.

К практическим преимуществам относятся:

• Надёжная резьбовая фиксация сопрягаемых частей.

• Компактное размещение 10 электрических цепей в одном корпусе.

• Возможность многократного соединения и разъединения аппаратуры.

• Устойчивость к вибрационным и механическим нагрузкам.

• Удобство модульной компоновки шкафов, стоек и приборных блоков.

• Возможность технического обслуживания и замены контактных элементов.

• Применение в цепях постоянного и переменного тока.

Серебряное покрытие контактов, характерное для ряда исполнений соединителей этого типа, способствует снижению переходного сопротивления и сохранению стабильного электрического контакта при корректно выполненном монтаже.

Где используется 2РМ24Б10Г5В1

Соединитель может применяться в составе:

• Промышленных систем управления и автоматизации.

• Приборных панелей и измерительного оборудования.

• Электрошкафов, распределительных устройств и модульных стоек.

• Систем питания, сигнализации и телеметрии.

• Испытательных стендов и лабораторной аппаратуры.

• Транспортной, энергетической и специализированной техники.

• Аппаратуры, требующей периодического отсоединения кабельных сборок.

Например, один 10-контактный разъём может объединять питание исполнительного устройства, дискретные сигналы состояния, цепи управления и резервные линии. Это позволяет уменьшить число отдельных кабельных вводов и сделать монтаж более структурированным.

Что учитывать при монтаже

Перед установкой 2РМ24Б10Г5В1 следует сверить исполнение ответной части, сочетание контактов, схему распайки и способ монтажа. Нельзя ориентироваться только на сходство внешнего вида: совпадение диаметра корпуса ещё не гарантирует правильность контактной схемы и электрическую совместимость.

Особое внимание рекомендуется уделить:

• Соответствию вилки и розетки по серии, размеру корпуса и контактному сочетанию.

• Нумерации контактов и полярности цепей.

• Сечению подключаемого проводника и допустимой токовой нагрузке.

• Качеству пайки или другого предусмотренного способа присоединения контактов.

• Отсутствию загрязнений, окисления и механических повреждений контактной группы.

• Полной затяжке резьбового соединения без перекоса.

• Проверке изоляции и переходного сопротивления после монтажа.

2РМ24Б10Г5В1 — практичное решение для формирования прочных многоконтактных соединений в промышленной и приборной аппаратуре. При подборе важно использовать конструкторскую документацию на конкретное исполнение: близкие по маркировке изделия могут отличаться типом корпуса, исполнением монтажной части, видом контактов и климатическими характеристиками.
