Назначение соединителя

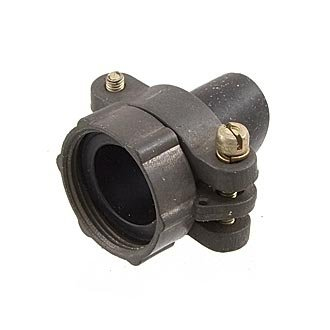

Соединитель 2РМ24-ПАТРУБОК-У-С ГАЙКОЙ (артикул 391) относится к группе цилиндрических малогабаритных низкочастотных низковольтных разъёмов серии 2РМ2. Изделие предназначено для использования в электронной аппаратуре, где требуется надёжное и прочное электрическое соединение. Конструкция с угловым патрубком и гайкой обеспечивает механическую фиксацию кабеля и защиту места ввода от нагрузок, возникающих при эксплуатации.

Основная задача такого соединителя — коммутация длинных электрических цепей, а также объединение узлов и блоков электронного оборудования в единую схему. Благодаря цилиндрической форме корпуса разъём удобен для монтажа в ограниченном пространстве и применяется как в аппаратуре специального, так и общего назначения.

Подтверждённые особенности конструкции

Ниже перечислены характеристики, которые прямо указаны в описании серии и не являются предположением. Значения, зависящие от конкретного исполнения, приведены с соответствующими оговорками.

• Типоразмер — 24 мм, что указывает на посадочный диаметр корпуса розетки.
• Вид патрубка — угловой (У). Такое исполнение востребовано там, где прямой патрубок нецелесообразен, например при подводе кабеля под углом к корпусу прибора.
• Вид гайки патрубка — зависит от конкретной модели: гайка может быть как для экранированного кабеля (исполнение Э), так и для неэкранированного (исполнение Н).
• Количество контактов — обычно варьируется; для типа 2РМ24 в описании приведён пример исполнения с 19 контактами.
• Диаметр контактов — часто применяется контакт диаметром 1,0 мм.
• Максимальная токовая нагрузка на контакт — обычно до 5 А или до 8 А в зависимости от модели.
• Рабочее напряжение — не более 560 В.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Указанные электрические параметры свидетельствуют о принадлежности изделия к классу низковольтных низкочастотных соединителей: сочетание низкого переходного сопротивления контакта и высокого сопротивления изоляции характерно для разъёмов, рассчитанных на передачу сигнала и питания в составе аппаратуры.

Что важно уточнить перед заказом

Поскольку серия 2РМ24 предусматривает несколько исполнений, часть параметров определяется конкретной модификацией. Число контактов, диаметр контакта, допустимый ток на контакт, а также вид гайки патрубка (для экранированного или неэкранированного кабеля) следует согласовывать с учётом реальной схемы подключения. Производитель в карточке товара не указан, поэтому заявленные значения приводятся в объёме, известном из описания серии.

Область применения

Соединители серии 2РМ24 широко используются в радиоэлектронной аппаратуре — как специального, так и общего назначения. Угловой патрубок с гайкой делает их удобными для монтажа в блоках и узлах, где кабель должен подходить к разъёму под углом, а место ввода нуждается в дополнительной фиксации.

Типовые сценарии применения включают:

1. Соединение длинных электрических цепей внутри приборов и между отдельными блоками.
2. Комплектацию узлов и блоков электронного оборудования.
3. Коммутацию цепей в аппаратуре, требующей прочного и надёжного разъёмного соединения.

Благодаря цилиндрическому малогабаритному корпусу и низковольтному низкочастотному исполнению соединитель подходит для тех задач, где важны компактность, механическая стойкость и стабильные электрические характеристики контактной пары.

Краткое резюме

2РМ24-ПАТРУБОК-У-С ГАЙКОЙ — цилиндрический малогабаритный низкочастотный низковольтный соединитель типоразмера 24 мм с угловым патрубком и гайкой. Рабочее напряжение — не более 560 В, сопротивление контакта — не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях. Изделие предназначено для применения в радиоэлектронной аппаратуре, при соединении длинных электрических цепей и в составе узлов и блоков электронного оборудования. Конкретные параметры исполнения — число и диаметр контактов, допустимый ток, вид гайки — зависят от модификации и приведены в описании серии ориентировочно.
