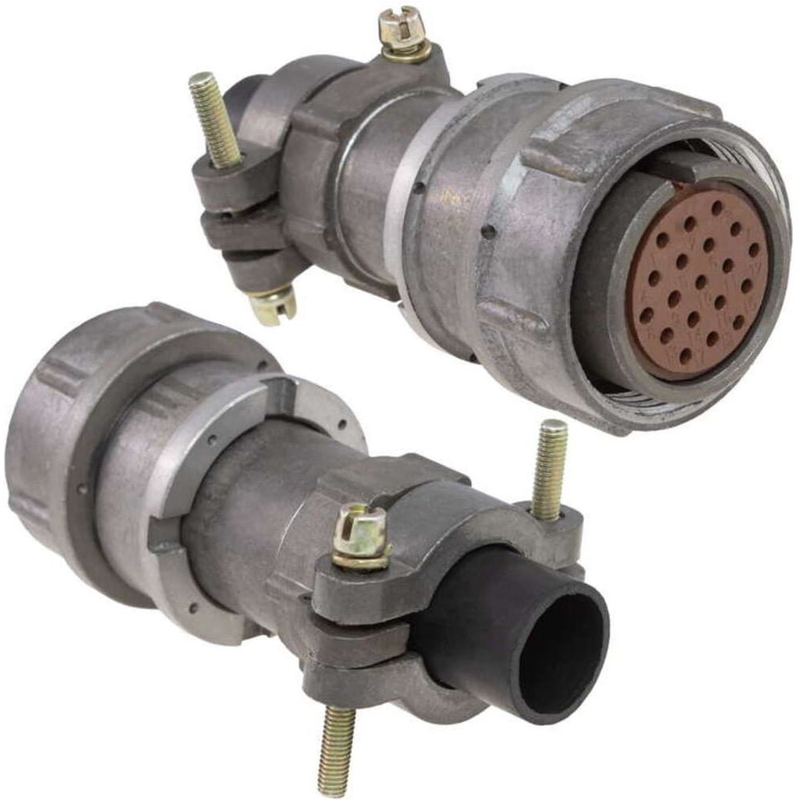

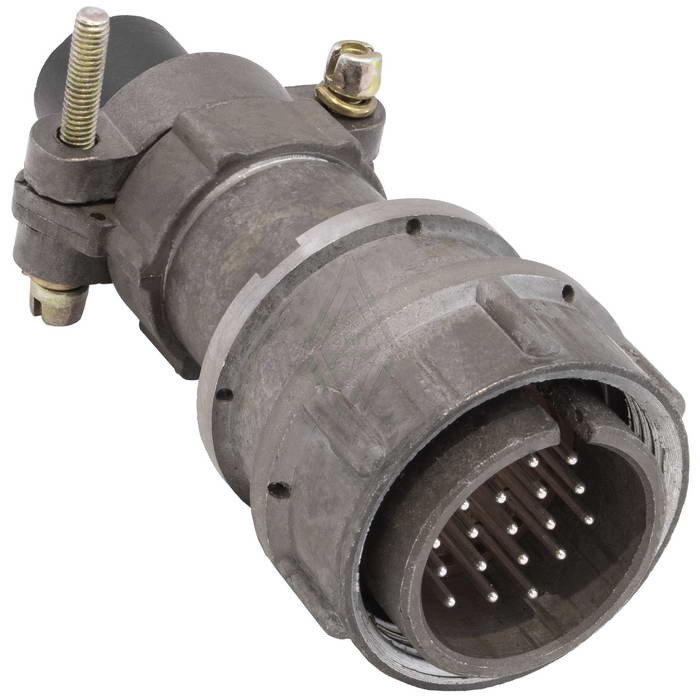

Назначение разъёма 2РМ24-19ТК

2РМ24-19ТК — это электрический разъём из серии 2РМ24, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие представляет собой аналог модификаций вроде 2РМ24КПН19Г1В1 и применяется в радиоэлектронной аппаратуре как соединитель общего назначения с негерметичным цилиндрическим корпусом.

Разъём относится к категории 2РМ2 и выпускается в кабельном исполнении, что отражено в обозначении буквой К. Такое исполнение позволяет использовать его для оконцевания кабелей и подключения к приборам, блокам и другим устройствам, где требуется быстросъёмное и одновременно надёжное электрическое соединение.

Подтверждённые технические характеристики

Основные параметры разъёма определяются его конструктивным исполнением и материалами контактной группы. Ниже приведены подтверждённые данные, указанные в описании изделия.

• Условный размер корпуса — 24 мм.
• Количество контактов — 19.
• Диаметр контактов — 1,0 мм.
• Токовая нагрузка — до 5–8 А на контакт.
• Максимальное рабочее напряжение — до 560 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Кратковременное воздействие температуры — до плюс 150 градусов Цельсия.
• Устойчивость к вибрации — до 50 g.
• Устойчивость к ударам — до 500 g.
• Срок службы — до 25 лет.
• Наработка на отказ — 5000 часов.
• Количество сочленений — 500.

Конструкция и исполнение

Корпус разъёма выполнен блочным или кабельным. В маркировке изделия буква К обозначает кабельное исполнение, а буква Б соответствовала бы приборному варианту. Соединение частей разъёма резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии вибрационных и ударных нагрузок.

Контакты выполнены извлекаемыми, что позволяет проводить монтаж обжимкой. Такой способ присоединения проводов обеспечивает надёжный и воспроизводимый контакт, а также возможность замены отдельных контактных элементов при ремонте или перекомпоновке жгута.

Климатическое исполнение В является всеклиматическим. Это означает, что разъём подходит для эксплуатации как в условиях умеренного и холодного климата (УХЛ), так и в тропических условиях. Совокупность температурного диапазона, стойкости к вибрации и ударам, а также всеклиматического исполнения делает изделие пригодным для аппаратуры, работающей в сложных условиях окружающей среды.

Применение разъёма 2РМ24-19ТК

Разъём применяется в радиоэлектронной аппаратуре в качестве соединителя общего назначения. Его используют для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, в том числе в составе кабельных сборок и жгутов.

Благодаря 19 контактам диаметром 1,0 мм и токовой нагрузке до 5–8 А на контакт изделие подходит для передачи как сигнальных, так и силовых цепей в пределах указанных электрических параметров. Максимальное рабочее напряжение до 560 В и высокое сопротивление изоляции не менее 1000 МОм обеспечивают безопасную работу в цепях с соответствующими уровнями напряжения.

Кабельное исполнение и резьбовое соединение делают разъём удобным для подключения к приборам и блокам, которые могут подвергаться вибрации и ударам. Извлекаемые контакты под обжимку упрощают монтаж и обслуживание, а всеклиматическое исполнение В расширяет географию и условия эксплуатации.

Заявленный срок службы до 25 лет, наработка на отказ 5000 часов и ресурс в 500 сочленений определяют области применения, где важны долговечность и предсказуемое поведение соединителя при периодическом подключении и отключении. Разъём может использоваться в составе аппаратуры, к которой предъявляются требования по устойчивости к вибрации до 50 g и ударам до 500 g.

Ключевые особенности

• Серия 2РМ24, условный размер корпуса 24 мм.
• 19 контактов диаметром 1,0 мм.
• Кабельное исполнение, обозначаемое буквой К.
• Резьбовое соединение частей разъёма.
• Извлекаемые контакты для монтажа обжимкой.
• Всеклиматическое исполнение В, пригодное для УХЛ и тропических условий.
• Негерметичный цилиндрический корпус.
• Аналог модификаций вроде 2РМ24КПН19Г1В1.
