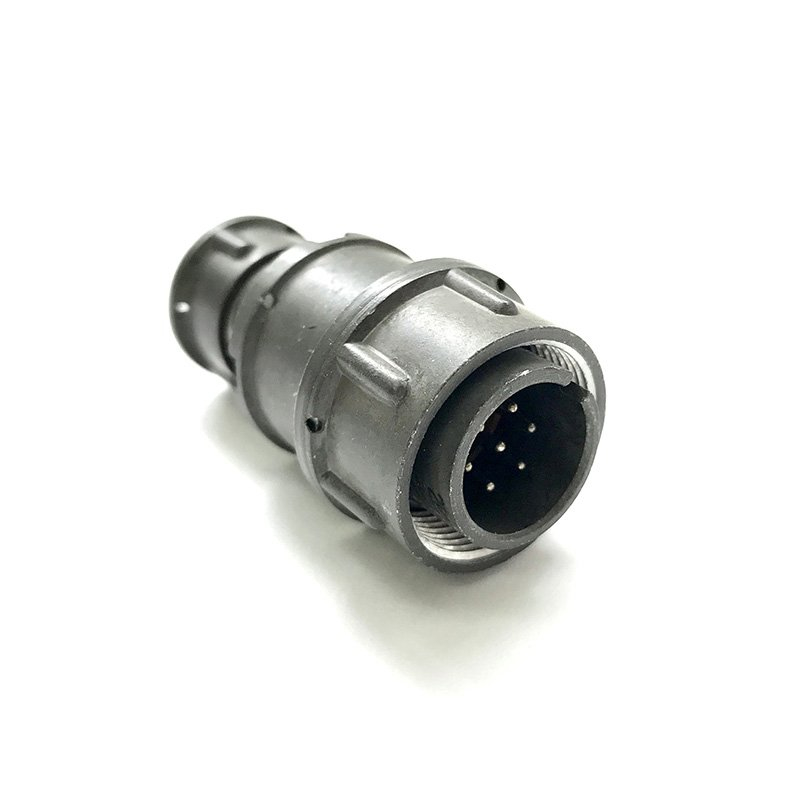

2РМ18КПЭ7Ш1В1

2РМ18КПЭ7Ш1В1 — это цилиндрический низкочастотный кабельный разъём-вилка серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока. Он рассчитан на посадочный диаметр 18 мм и имеет 7 контактов.

Основные особенности

• Тип: кабельная вилка.

• Корпус: прямой, для экранированного кабеля.

• Контакты: 7 штук, диаметр контактов 1 мм.

• Покрытие контактов: серебро.

• Соединение: резьбовое, с одношпоночной поляризацией.

Электрические параметры

• Максимальное рабочее напряжение: 560 В, у ряда источников также указывается вариант до 700 В.

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: до 1850 В при 560 В и до 2300 В при 700 В.

Условия эксплуатации

Разъём относится к негерметичным соединителям и рассчитан на диапазон температур примерно от -60 до +100 °C. Также для него указывают устойчивость к повышенной влажности и ресурс до 500 циклов сочленения-расчленения.

Где применяется

Такие разъёмы используют в радиоэлектронной аппаратуре, измерительных и промышленных устройствах, где нужен надёжный съёмный кабельный контакт с экранированным проводом. Это типичное решение для соединений, где важны компактность, механическая фиксация и стабильные электрические параметры.
