2РМ18БПН7Ш1А1 головы

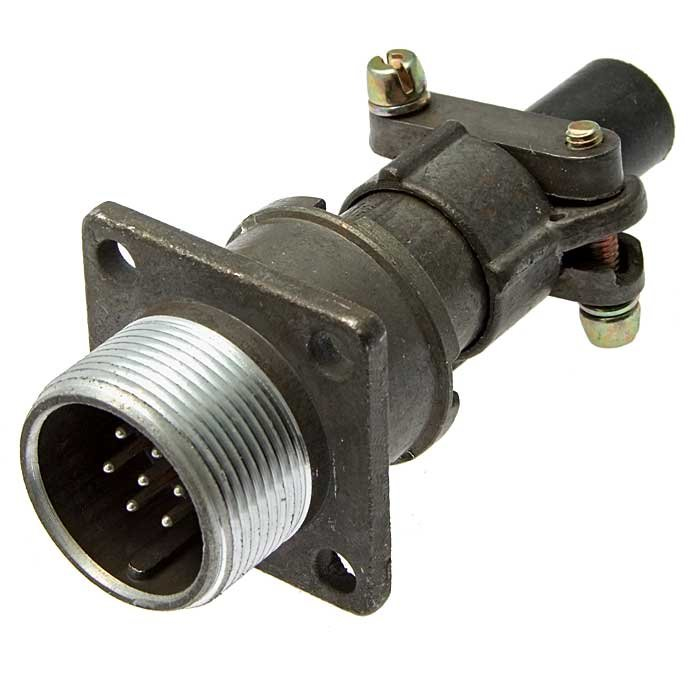

2РМ18БПН7Ш1А1 — это круглый низкочастотный блочный разъём типа вилка с прямым патрубком, рассчитанный на монтаж на прибор или блок и на соединение с неэкранированным кабелем. По конструкции у него 7 контактов, штырьковые контакты, металлический корпус и карболитовый изолятор.

Что означает обозначение

• 2РМ — серия соединителей.

• 18 — условный размер корпуса.

• Б — блочный (приборный) вариант.

• П — прямой патрубок.

• Н — патрубок под неэкранированный кабель.

• 7 — число контактов.

• Ш — вилка.

• 1 — сочетание контактов.

• А — золотое покрытие контактов.

• 1 в конце — исполнение по теплостойкости до 100 °C.

Основные характеристики

• Рабочая частота: до 3 МГц.

• Рабочее напряжение: 560 В.

• Максимальное напряжение: до 700 В.

• Рабочая температура: от -60 до +100 °C.

• Тип монтажа: на блок.

• Материал корпуса: металл.

• Материал изолятора: карболит.

Где применяют

Такой разъём обычно используют в электрических цепях, где нужен надёжный разъёмный контакт и резьбовая фиксация сочленения. Он подходит для аппаратуры, приборов и промышленной электроники, где важны механическая прочность и стабильный контакт.

Важная деталь

В этой модели контакты покрыты золотом, что обычно улучшает коррозионную стойкость и качество контакта в разъёмных соединениях.
