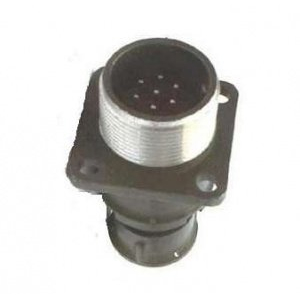

2РМ18БПЭ7Ш1В1

2РМ18БПЭ7Ш1В1 — это отечественный цилиндрический низкочастотный разъём типа вилка для радиоэлектронной и радиотехнической аппаратуры. Он относится к блочным соединителям с резьбовым сочленением и рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц.

Что означает обозначение

Из маркировки можно понять основные признаки изделия:

• 2РМ — тип соединителя, цилиндрический негерметичный низкочастотный.

• 18 — посадочный диаметр корпуса.

• Б — блочный корпус.

• П — прямая форма патрубка.

• Э — вариант для экранированного кабеля.

• 7 — количество контактов.

• Ш — вилка, то есть штыревой разъём.

Основные особенности

У этого разъёма контакты имеют серебряное покрытие, а конструкция рассчитана на соединение с резьбовой фиксацией. Он применяется в аппаратуре, где важны надёжность, устойчивость к вибрации и стабильный электрический контакт.

Рабочие параметры

По доступным данным, разъём предназначен для работы при напряжении до 700 В и частоте до 3 МГц. Для семейства 2РМ18 также указываются климатические исполнения с работой в широком диапазоне температур, что делает такие соединители подходящими для промышленной и приборной техники.

Где применяется

Такие соединители используют в приборах, блоках аппаратуры, измерительных и радиотехнических системах. Их ставят там, где нужно надёжно соединить кабель с оборудованием и обеспечить устойчивый контакт при длительной эксплуатации.
