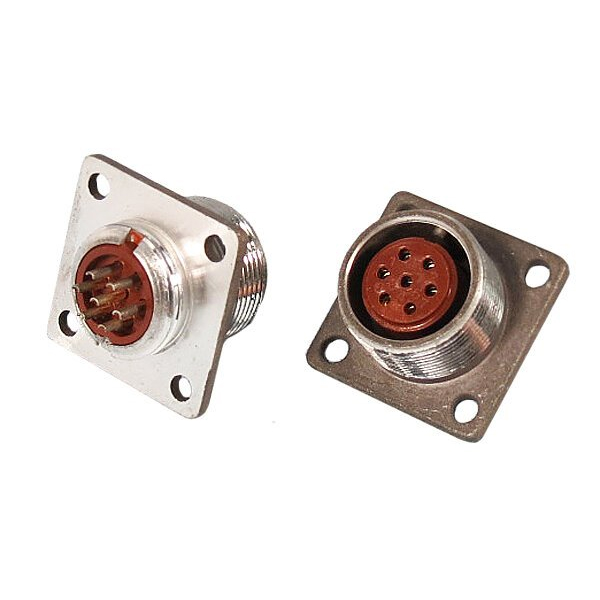

2РМ18Б7Г1В1 стертые

2РМ18Б7Г1В1 — это негерметичный цилиндрический низкочастотный блочный соединитель серии 2РМ с резьбовым сочленением и 7 контактами (диаметр посадочного корпуса 18 мм).

Назначение и конструкция

• Предназначен для работы в цепях постоянного и переменного тока частотой до ~3 МГц; состоит из двух основных частей — «вилка/розетка» (в рассматриваемом обозначении — розетка) с блочным исполнением корпуса.

• Корпус металлический (встречаются и карболитовые изоляторы в вариантах), монтаж — блочный (панельный) с резьбовым фиксатором.

Электрические параметры

• Номинальное (максимальное рабочее) напряжение: порядка 560 В (в ряде описаний указывается до 700 В как предел).

• Ток на контакт зависит от диаметра контакта; для типичных Ø1,0 мм — порядка 5–8 А; для Ø1,5–3,0 мм — значения выше (см. спецификации производителей).

Механические и климатические характеристики

• Климатическое исполнение УХЛ (работа в широком диапазоне температур), рабочая температура обычно от −60 °C до +100 °C (в отдельных документах допускается кратковременное до +150 °C при смене температур).

• Вибро- и ударная стойкость прописаны в технических спецификациях: выдерживает вибрацию в широком диапазоне частот и значительные ускорения при одиночных и многократных ударах; допустимое число сочленений/расчленений — сотни (в техпакетах указываются 500…5000 циклов и минимальная наработка в часах).

Контакты и изоляция

• Количество контактов в обозначении Б7 — семь контактов; контактные элементы обычно из латуни с серебряным или золотым напылением для улучшения контакта; сопротивление контакта — миллиомы (в спецификациях часто 0,005…5 мОм в зависимости от диаметра).

• Сопротивление изоляции в нормальных климатических условиях — порядка 1000 МОм или выше, электрическая прочность изоляции указывается в паспортах (например, 1850 В испытательное).

Габариты и монтаж

• Посадочный диаметр корпуса — 18 мм (обозначение 2РМ18); габариты для блочного варианта невелики, форма — квадрат/круглая панельная розетка в зависимости от конкретного исполнения.

Документация и соответствие

• Соответствует типовым техническим условиям и ГОСТ/ТУ для серии 2РМ; в паспортных данных указываются конкретные значения вибростойкости, механической наработки и материалов контактов для выбранного производителя.

Пример применения

• Применяется в радиоэлектронной и радиотехнической аппаратуре как универсальный низкочастотный разъем для коммутации сигналов и питания в панельных установках и блоках.

Если хотите, могу привести выдержки из конкретных паспортов (материалы контактов, точные токи по диаметрам, масса и габариты) для одного или двух производителей — укажите, какие параметры интересуют.
