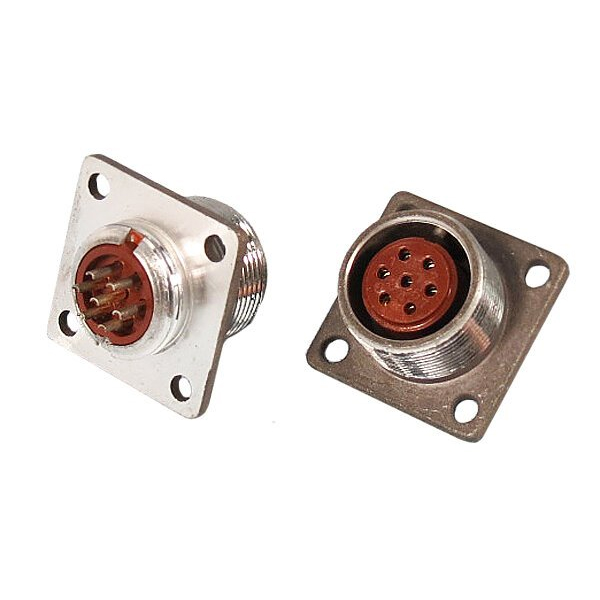

2РМ18Б7Г1В1

Коротко: 2РМ18Б7Г1В1 — цилиндрический низкочастотный разъём серии 2РМ в блочном (розеточном) исполнении, предназначенный для соединения кабелей и аппаратуры в электрических цепях постоянного или переменного тока (до ~3 МГц).

Основные электрические параметры

• Количество контактов: 7 (контакты типично цилиндрические, диаметром ≈1,0 мм).

• Рабочее напряжение (амплитудное), не более: 560 В.

• Ток на один контакт: порядка 5–8 А для контактов Ø1,0 мм (в зависимости от конкретного исполнения), а суммарный ток на соединитель — до ~40 А.

• Сопротивление контактов: порядка 0,005 Ом (5 мОм) для типичных контактов Ø1 мм.

Материалы и покрытие

• Корпус обычно из алюминиевого сплава или металлического сплава; встречаются также исполнения с карболитовым изолятором.

• Контакты — латунные с покрытием (серебро, золото или палладий в зависимости от версии).

Механические и климатические характеристики

• Тип сочленения: резьбовое (винтовое) соединение для надёжной фиксации в блочном монтаже.

• Климатическое исполнение: часто исполнение "В" (широкий диапазон рабочих температур).

• Рабочая температура окружающей среды: примерно от −60 °C до +100 °C (в отдельных описаниях указывают до +150 °C при термостойкости).

• Вибро- и ударная стойкость прописаны в технических характеристиках (высокие значения ускорений для вибрации и ударов), что делает разъём пригодным для жёстких условий эксплуатации.

Конструкционные данные и применение

• Форма и монтаж: блочный (панельная розетка), паечный вывод на кабель возможен в зависимости от исполнения; контакты прямые.

• Габариты: примерные корпуса серии 2РМ18 около 27×27×24 мм (зависит от варианта и оформления).

• Области применения: радиоэлектронная и радиотехническая аппаратура, промышленное и военное оборудование, где нужны надёжные цилиндрические разъёмы общего назначения в широком диапазоне температур и при вибрационных нагрузках.

Надёжность и ресурсы

• Минимальная наработка и ресурс сочленений: в разных источниках указаны значения от ~1 000 часов до 5 000 часов и несколько сотен циклов сочленений/расчленений (обычно 500), срок сохраняемости — десятки лет для хранения.

• Сопротивление изоляции в нормальных климатических условиях — как правило не менее 1 000 МОм (в некоторых спецификациях — до 5 000 МОм).

Пример применения (иллюстрация)

• Типичная задача: панельная розетка 2РМ18Б7Г1В1 используется для быстрого и надёжного подключения кабелей низкой и средней мощности в бортовой электронике или стационарных приборах, где важны вибростойкость и широкий температурный диапазон.
