Назначение разъёма ОС 2РМ18КПЭ7Г1В1

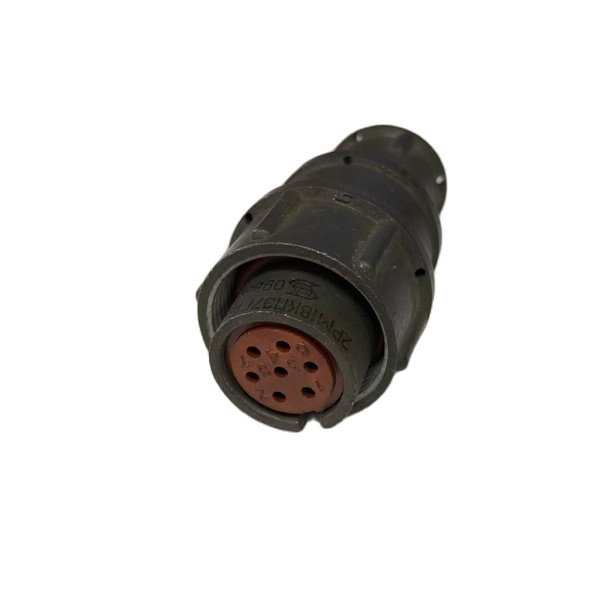

ОС 2РМ18КПЭ7Г1В1 — цилиндрический низкочастотный негерметичный соединитель серии 2РМ, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное механическое и электрическое соединение кабельных линий.

Разъём относится к категории кабельных изделий: он устанавливается на кабель и фиксируется резьбовым соединением, что обеспечивает устойчивость к вибрационным и механическим нагрузкам. Артикул изделия — 7472, категория — 2РМ18.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели. Все значения относятся именно к исполнению 2РМ18КПЭ7Г1В1.

• Тип соединителя: цилиндрический, низкочастотный, негерметичный.
• Количество контактов: 7.
• Размер корпуса: 18 мм.
• Максимальное рабочее напряжение: до 560 В.
• Максимальная токовая нагрузка: до 7 А на контакт.
• Сопротивление изоляции: не менее 1000 МОм.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок хранения: 25 лет.

Указанные электрические и эксплуатационные параметры определяют область допустимого применения изделия и должны учитываться при проектировании цепей питания и сигнальных линий.

Конструкция и материалы

Корпус разъёма изготовлен из специального алюминиевого сплава АЛ-11, что обеспечивает сочетание прочности и небольшой массы. Изолятор выполнен из прессованного материала АГ-4 — слоистого пластика, применяемого в электротехнических изделиях. Контактная группа имеет серебряное покрытие, которое повышает проводимость и устойчивость к коррозии.

Конструкция предусматривает резьбовую фиксацию сочленения. Это решение препятствует самопроизвольному разъединению под воздействием вибрации и ударных нагрузок.

Особенности монтажа и совместимость

Разъём ОС 2РМ18КПЭ7Г1В1 монтируется на кабель. При подборе ответной части необходимо учитывать конструктивное исполнение корпуса: кабельные розетки не совместимы с блочными вилками, и наоборот. Нарушение этого правила делает сочленение невозможным, поэтому тип исполнения следует проверять до заказа ответного элемента.

1. Подготовить кабель в соответствии с требованиями к монтажу соединителей серии 2РМ.
2. Установить разъём на кабель и зафиксировать его резьбовым соединением.
3. Подобрать ответную часть того же конструктивного исполнения — кабельного или блочного.
4. Проверить надёжность сочленения и целостность контактных соединений.

Применение и условия эксплуатации

Разъёмы серии 2РМ широко используются в радиоэлектронной аппаратуре, включая изделия, работающие в условиях повышенных требований к устойчивости к внешним воздействиям. Благодаря семи контактам, рабочему напряжению до 560 В и токовой нагрузке до 7 А на контакт модель подходит для коммутации цепей питания и сигнальных линий в составе блоков и узлов.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия допускает эксплуатацию изделия в широком спектре климатических условий. Минимальная наработка 5000 часов и срок хранения 25 лет характеризуют запас ресурса, закладываемый при применении в аппаратуре длительного использования.

Серия 2РМ выпускается в различных конструктивных исполнениях, что позволяет подобрать вариант под конкретную задачу. При выборе следует опираться на тип исполнения корпуса, число контактов и требуемые электрические параметры цепи.
