Назначение

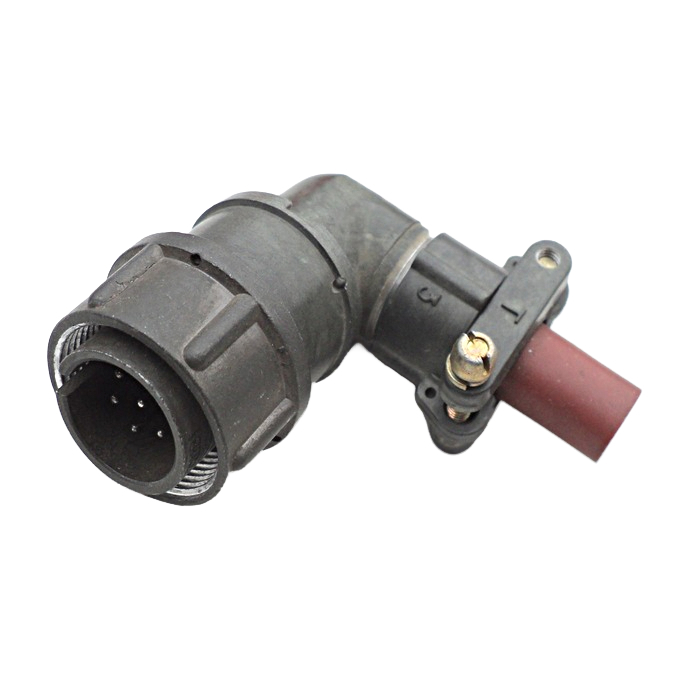

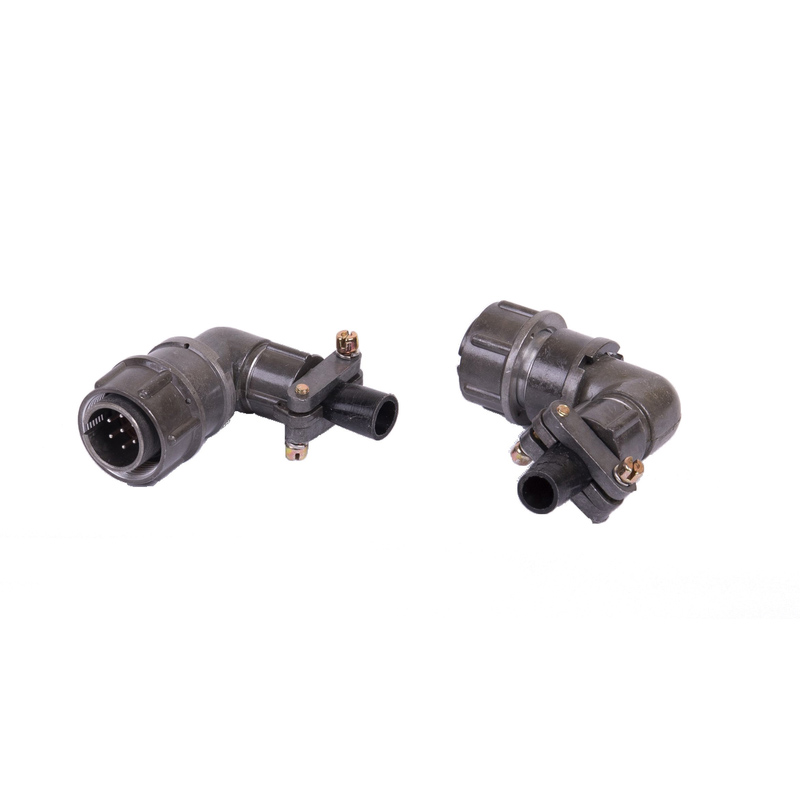

Разъём 2РМ18КУН7Ш1В1В — это кабельный негерметичный штыревой соединитель (вилка) из отечественной серии 2РМ. Его основное назначение — соединение проводов и кабелей в электрических цепях постоянного и переменного тока. Изделие относится к классу круглых многоконтактных разъёмов, предназначенных для эксплуатации в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных приборов. Артикул товара — 222.

Конструкция разъёма обеспечивает многократное сочленение и расчленение, что позволяет использовать его в системах, где требуется надёжное электрическое соединение и возможность оперативной замены или подключения блоков. Серия 2РМ широко применяется в отечественной электронике и приборостроении.

Конструктивные особенности

Тип соединителя и корпус

Соединитель выполнен в негерметичном кабельном исполнении. Тип — штыревой, то есть вилка. Условный диаметр корпуса составляет 18 мм, что отражено в обозначении «18». Корпус рассчитан на кабельный монтаж, при котором провода подводятся к контактам со стороны кабеля.

Разъём не имеет герметизации, поэтому его применение рекомендуется в условиях, где не требуется защита от влаги и агрессивных сред. Тем не менее, он сохраняет работоспособность в широком диапазоне температур.

Контакты и покрытие

Количество контактов — 7 штыревых. Контакты предназначены для соединения с ответной розеткой серии 2РМ. Покрытие контактов, как правило, серебряное. Для аналогичных изделий, например 2РМ18К7Ш1В1, указано покрытие — серебро; аналогичное исполнение может повторяться и в 2РМ18КУН7Ш1В1В. Серебряное покрытие обеспечивает низкое переходное сопротивление и стабильность электрического контакта.

Климатическое исполнение

Разъём рассчитан на работу в широком диапазоне температур. Обычно для этой серии указывается диапазон от минус 60 до плюс 100 градусов Цельсия, с теплостойкостью уровня 100 градусов Цельсия. Это позволяет использовать изделие в различных климатических зонах и при значительных перепадах температур.

Электрические характеристики

Разъём предназначен для работы в цепях постоянного и переменного тока. Рабочее напряжение для аналогичных изделий серии 2РМ18 достигает от 560 до 700 вольт. Ток по отдельному контакту может составлять до нескольких ампер. Ключевые электрические параметры включают низкое сопротивление контакта и высокое сопротивление изоляции, что обеспечивает надёжную передачу сигнала и питания.

• Тип соединителя: негерметичный, кабельный, штыревой (вилка).
• Условный диаметр корпуса: 18 мм.
• Количество контактов: 7 штыревых.
• Покрытие контактов: обычно серебро.
• Рабочая температура: обычно от минус 60 до плюс 100 градусов Цельсия.
• Рабочее напряжение: порядка сотен вольт, до 560–700 вольт для аналогичных изделий.
• Ток на контакт: до нескольких ампер.
• Монтаж: кабельный, пайка.

Монтаж и совместимость

Разъём предназначен для кабельного монтажа. Контакты фиксируются и соединяются с проводами, как правило, пайкой. Вилка используется для сочленения с соответствующей розеткой серии 2РМ. При монтаже важно соблюдать полярность и схему соединения, чтобы обеспечить правильную коммутацию цепей.

Буквы «УН» в обозначении обычно указывают на унтермодульное (стандартное) негерметичное исполнение. Сочетание «Ш1В1В» указывает на тип контактов (штыревой, вилка), конкретное сочетание контактов и вариант исполнения. Для правильного подбора ответной части рекомендуется ориентироваться на полное обозначение и серию 2РМ.

Применение

Разъём 2РМ18КУН7Ш1В1В применяется в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных приборах и других системах, где требуется надёжный круглый разъём семейства 2РМ с возможностью многократного сочленения. Он может использоваться для подключения блоков, жгутов, датчиков и исполнительных устройств.

Благодаря негерметичному исполнению разъём подходит для работы в нормальных условиях внутри помещений, в шкафах управления, на пультах и в стойках. При необходимости защиты от внешней среды следует применять герметичные аналоги или дополнительные меры защиты.
