2РМ18КУН7Ш1В1 — кабельная вилка для надежных электрических соединений

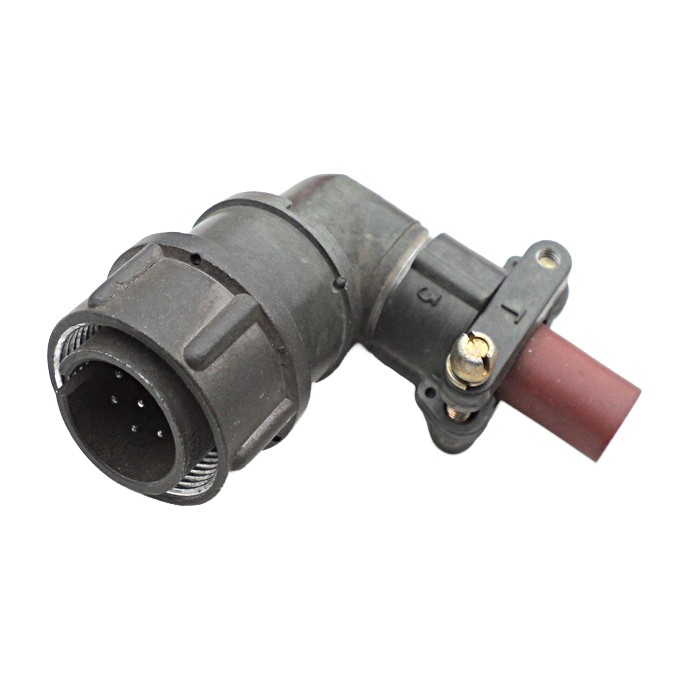

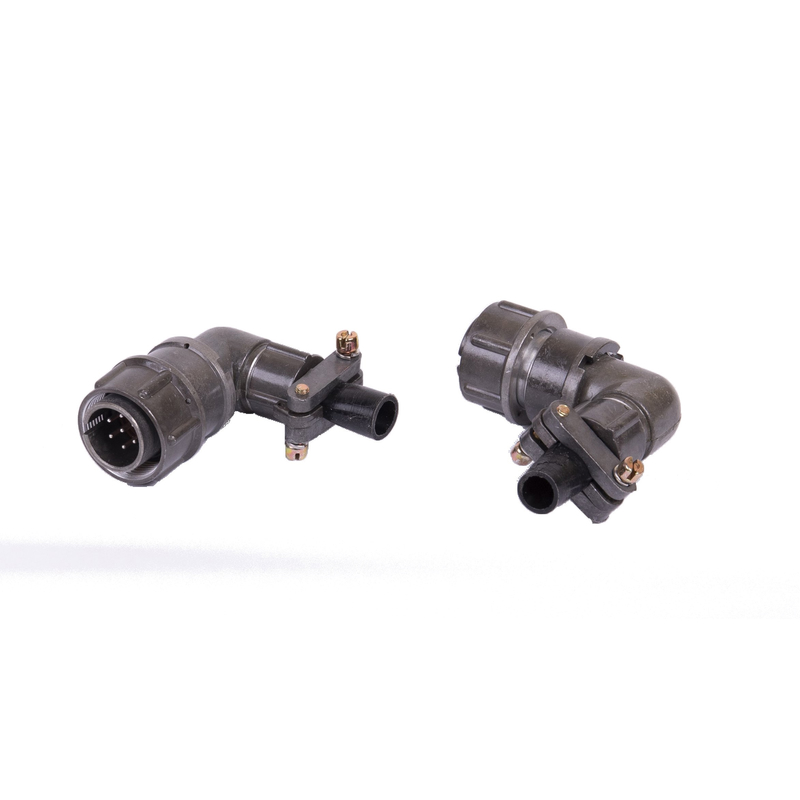

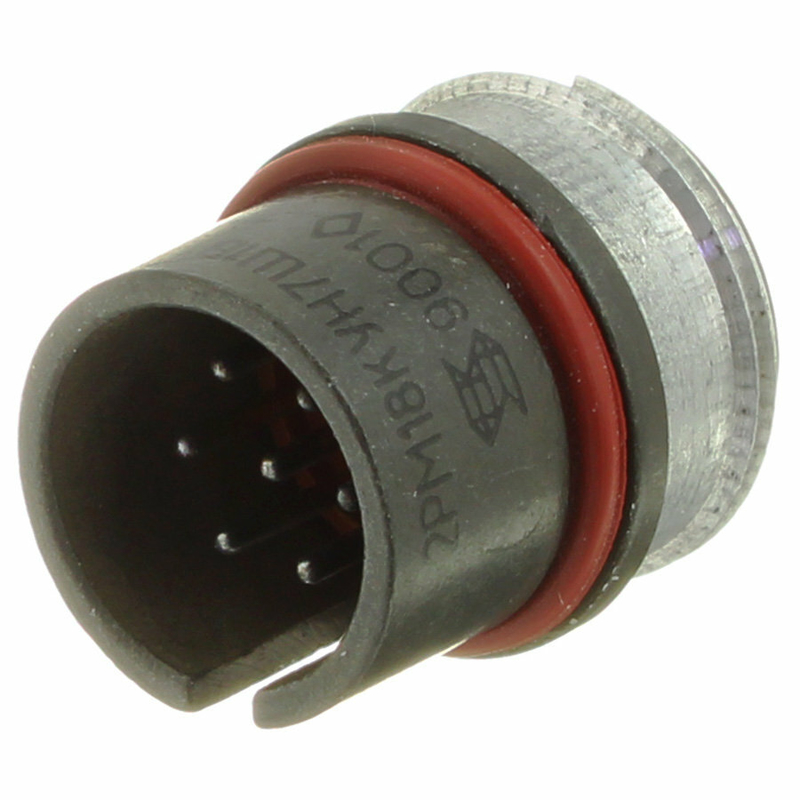

2РМ18КУН7Ш1В1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, выполненный в виде кабельной вилки с угловым патрубком. Разъем применяется для разъемного соединения цепей постоянного и переменного тока, включая сигналы частотой до 3 МГц. Конструкция ориентирована на использование в промышленной аппаратуре, системах автоматики, измерительных комплексах, приборостроении и специализированном электрооборудовании.

Конструкция и расшифровка

Маркировка 2РМ18КУН7Ш1В1 отражает основные конструктивные признаки изделия:

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение.

• У — угловой патрубок, удобный для вывода кабеля при ограниченном монтажном пространстве.

• Н — исполнение гайки патрубка для неэкранированного кабеля.

• 7 — семь контактов в контактной вставке.

• Ш1 — штыревые контакты диаметром 1 мм.

• В1 — конструктивное исполнение вилки в соответствии с обозначением серии.

Соединитель имеет резьбовую фиксацию в сочлененном состоянии. Такое решение помогает предотвратить случайное разъединение и обеспечивает стабильный электрический контакт при вибрациях и механических воздействиях.

Ключевые характеристики

Для исполнения 2РМ18КУН7Ш1В1 характерны следующие параметры:

Контакты обычно выполняются из латуни с серебряным покрытием, что способствует снижению переходного сопротивления и сохранению рабочих характеристик при многократном подключении. Корпус из алюминиевого сплава сочетает сравнительно небольшую массу и механическую прочность, а изолятор может быть выполнен из карболита.

Где применяется разъем

Вилка 2РМ18КУН7Ш1В1 подходит для формирования компактных и обслуживаемых кабельных подключений там, где нужны семь независимых электрических цепей. Угловой патрубок особенно полезен при боковом вводе кабеля: он уменьшает необходимую глубину монтажа за прибором или внутри корпуса оборудования.

Типовые направления использования:

• Контрольно-измерительная и испытательная аппаратура.

• Шкафы управления, релейная защита и системы промышленной автоматики.

• Станочное и технологическое оборудование.

• Бортовые и специализированные электротехнические системы.

• Лабораторные установки и ремонтопригодные кабельные сборки.

• Аппаратура связи и низкочастотные сигнальные цепи в пределах установленных электрических параметров.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 предусматривает применение изделия в условиях умеренного и холодного климата при внутреннем размещении, с учетом требований к защите оборудования от влаги, загрязнений и агрессивных сред. Сам соединитель является негерметичным , поэтому при эксплуатации во влажной, запыленной или наружной среде требуется соответствующая защита корпуса и места подключения.

Особенности монтажа

2РМ18КУН7Ш1В1 рассчитан на объемный монтаж пайкой. При подготовке кабельной сборки важно соблюдать распайку контактов по схеме ответной части, исключать перегрев изолятора при пайке и обеспечить разгрузку кабеля от растягивающих усилий через патрубок и гайку.

Перед вводом в эксплуатацию рекомендуется проверить:

• Соответствие ответной розетки серии 2РМ и контактной формулы на 7 контактов Ø1 мм.

• Полярность и нумерацию контактов по документации на конкретное оборудование.

• Отсутствие повреждений штырей, изолятора и резьбовых элементов.

• Качество пайки и отсутствие перемычек между соседними контактами.

• Целостность изоляции кабеля в зоне углового вывода.

• Надежность резьбовой фиксации после сочленения.

Разъем 2РМ18КУН7Ш1В1 остается практичным решением для оборудования, где необходимы прочная механическая фиксация, стабильные параметры контактов, компактное угловое подключение кабеля и возможность многократного обслуживания соединения.
