Назначение и область применения

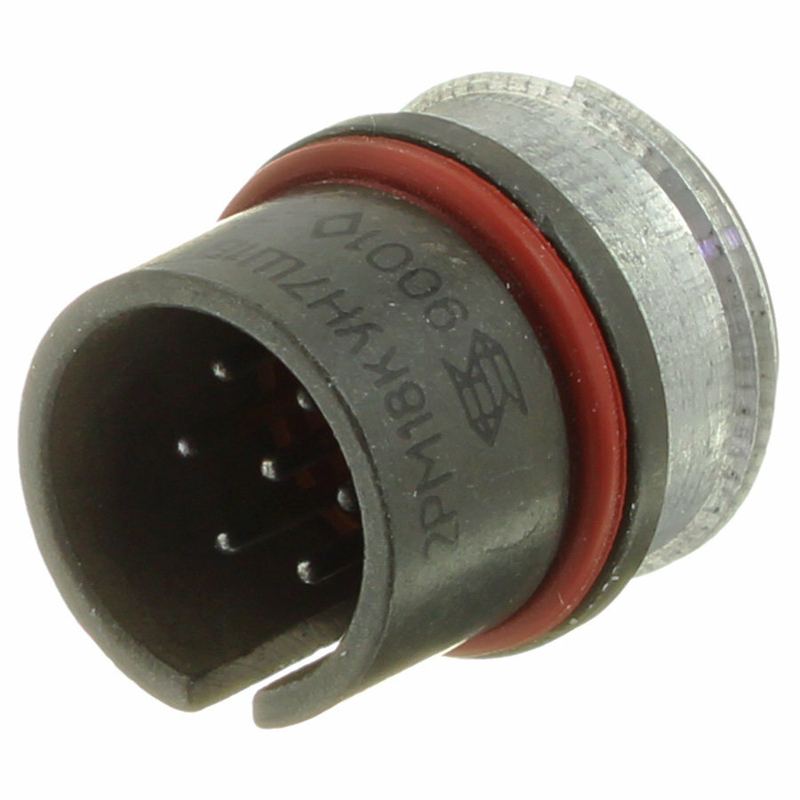

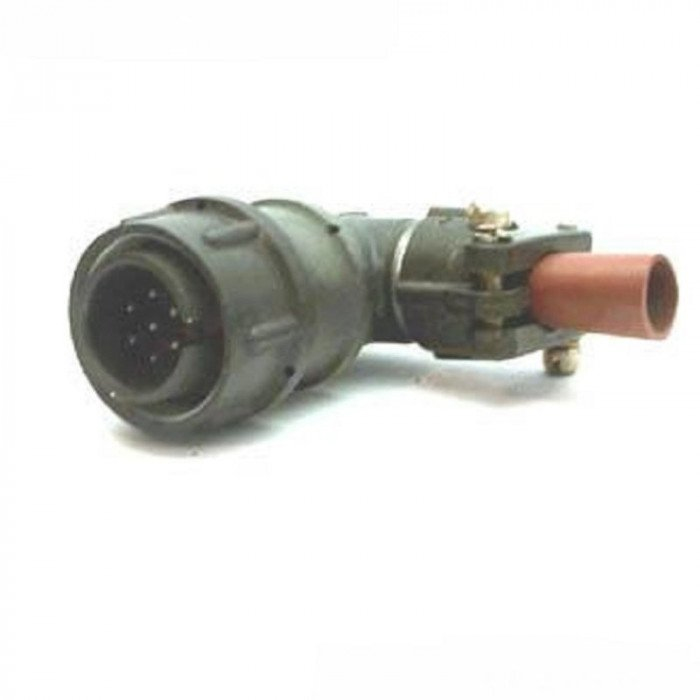

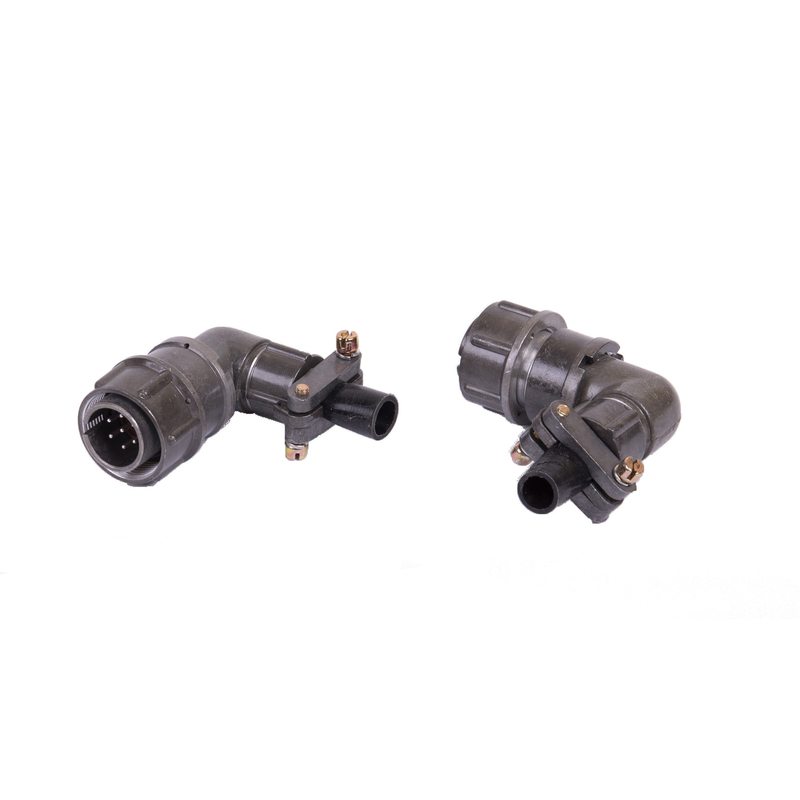

Разъём 2РМ18КУН7Ш1В1 «Элекон» представляет собой цилиндрический электромеханический соединитель типоряда 2РМ, выполненный в виде кабельной вилки (штекера) с семью контактами. Он предназначен для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Типовые области использования включают радиоэлектронную аппаратуру, промышленное оборудование и системы автоматики.

Благодаря негерметичному и экранируемому исполнению разъём обычно применяется для внутреннего монтажа. Он обеспечивает электрическое соединение и механическое крепление в составе кабельных сборок и блоков аппаратуры.

Конструктивные особенности

Корпус разъёма изготовлен из алюминиевого сплава А-22. Изолятор выполнен из термостойких материалов, например карболита. Контакты — штыревые. Исполнение разъёма — негерметичное, всеклиматическое. Механическое соединение осуществляется посредством резьбы, а поляризация корпусов — одношпоночная, что предотвращает неправильное сочленение.

Контакты имеют семиконтактную схему. Номинальный диаметр контакта составляет порядка 1 мм. Максимальный рабочий ток на контакт находится в пределах от 4 до 7 А, суммарный ток может достигать десятков ампер. Максимальное рабочее напряжение составляет порядка 500–700 В. Электрическая прочность изоляции — около 1800–2300 В в зависимости от исполнения.

Сопротивление изоляции — не менее нескольких тысяч мегаом. Ёмкость между контактами — порядка единиц пикофарад. Соединитель рассчитан на несколько сотен сочленений-расчленений и длительную наработку, измеряемую единицами тысяч часов.

Технические характеристики

• Тип: цилиндрический электромеханический соединитель, кабельная вилка (штепсель).
• Число контактов: семь.
• Номинальный диаметр контакта: порядка 1 мм.
• Максимальный рабочий ток на контакт: 4–7 А.
• Суммарный ток: до десятков ампер.
• Максимальное рабочее напряжение: порядка 500–700 В.
• Электрическая прочность изоляции: около 1800–2300 В.
• Сопротивление изоляции: не менее нескольких тысяч мегаом.
• Ёмкость между контактами: порядка единиц пикофарад.
• Материал корпуса: алюминиевый сплав А-22.
• Материал изолятора: термостойкие материалы, например карболит.
• Тип контактов: штыревые.
• Частотный диапазон: до 3 МГц.

Условия эксплуатации и монтаж

Разъём работает в диапазоне температур примерно от минус 60 °C до плюс 100 °C. Он предназначен для всеклиматического исполнения и сохраняемости в течение многих лет при хранении. Допускаются линейные ускорения и одиночные удары до сотен g.

Рабочее положение — любое. Монтаж осуществляется преимущественно пайкой или в объёмной кабельной части. Разъём не является герметичным, поэтому не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.
