2РМ18КУН7Ш1А1

Цена:

1550 ₽

Технические характеристики

2РМ18КУН7Ш1А1

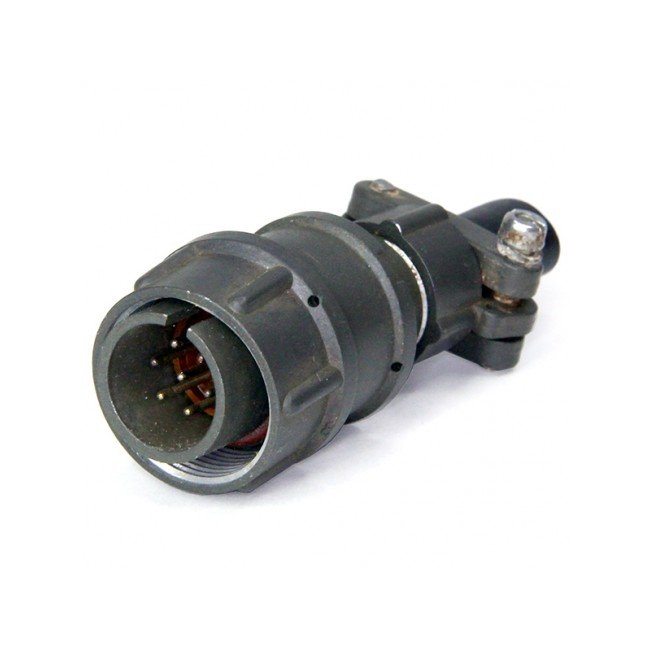

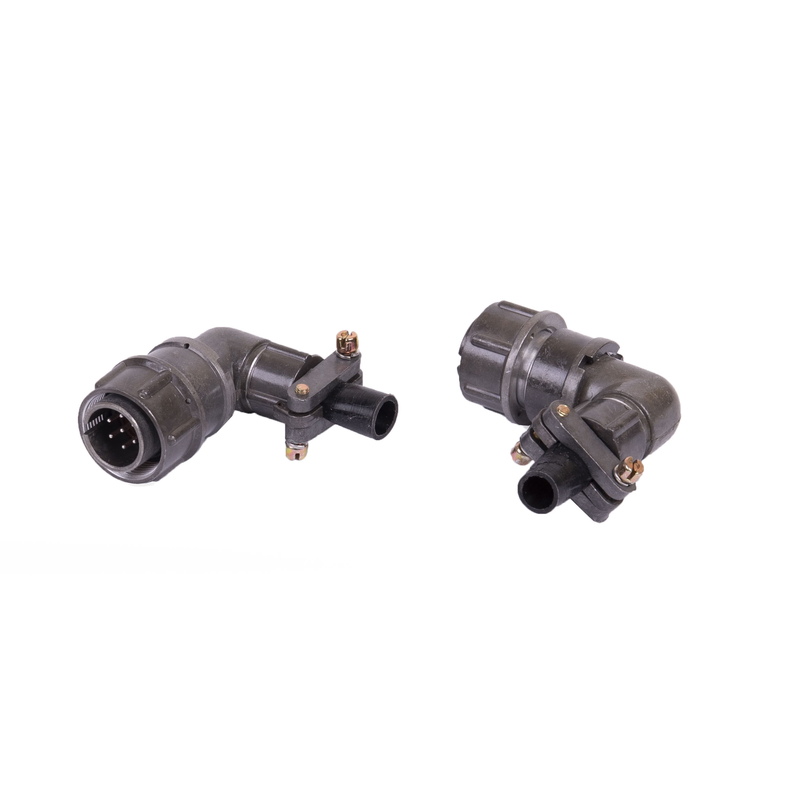

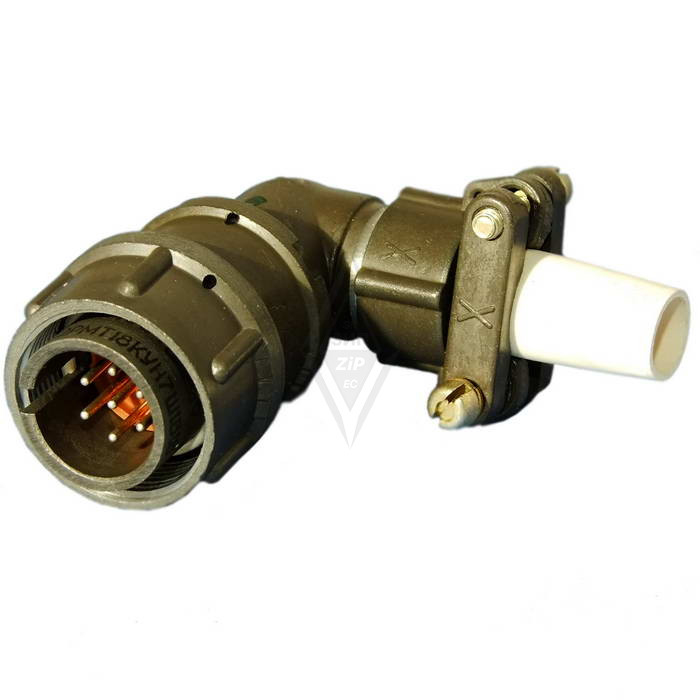

2РМ18КУН7Ш1А1 — это электрический низкочастотный цилиндрический негерметичный соединитель серии 2РМ с угловым кабельным корпусом.

Основные характеристики

Он имеет посадочный диаметр корпуса 18 мм и 7 извлекаемых контактов диаметром 1 мм с токовой нагрузкой до 7 А на контакт. Максимальное рабочее напряжение достигает 560 В, сопротивление изоляции — не менее 1000 МОм. Работает в диапазоне температур от -60 до +100°C, выдерживает до 500 сочленений-расчленений и имеет минимальную наработку 5000 часов. +4

Расшифровка обозначения

2РМ — тип соединителя (негерметичный цилиндрический).
18 — условный размер корпуса (диаметр 18 мм).
К — кабельный корпус.
УН — угловой патрубок.
7 — количество контактов.
Ш — шаг контактов.
1 — цилиндрический вид контакта.
А — покрытие контактов (золото).
1 — дополнительный индекс исполнения.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для цепей постоянного и переменного тока (до 3 МГц), монтаж — обжимка. Выдерживает вибрации (1–1000 Гц, до 50g), удары (до 500g) и линейные нагрузки (до 200g).

Описание

Назначение и общее описание

2РМ18КУН7Ш1А1 — электрический низкочастотный цилиндрический негерметичный соединитель серии 2РМ с угловым кабельным корпусом. Он предназначен для работы в радиоэлектронной и радиотехнической аппаратуре. Соединитель имеет посадочный диаметр корпуса 18 мм и семь извлекаемых контактов диаметром 1 мм. Такая конструкция применяется для коммутации цепей постоянного и переменного тока.

Артикул изделия — 218. Категория — 2РМ18. Изделие относится к серии 2РМ и имеет угловой кабельный корпус с патрубком типа УН. Ниже приведены подтверждённые технические характеристики, расшифровка обозначения и сведения о применении.

Подтверждённые технические характеристики

Тип: низкочастотный цилиндрический негерметичный соединитель серии 2РМ.
Посадочный диаметр корпуса: 18 мм.
Количество извлекаемых контактов: 7.
Диаметр контактов: 1 мм.
Токовая нагрузка: до 7 А на контакт.
Максимальное рабочее напряжение: до 560 В.
Сопротивление изоляции: не менее 1000 МОм.
Диапазон рабочих температур: от минус 60 до плюс 100 °C.
Ресурс сочленений-расчленений: до 500.
Минимальная наработка: 5000 часов.

Расшифровка обозначения

2РМ — тип соединителя, негерметичный цилиндрический.
18 — условный размер корпуса, диаметр 18 мм.
К — кабельный корпус.
УН — угловой патрубок.
7 — количество контактов.
Ш — шаг контактов.
1 — цилиндрический вид контакта.
А — покрытие контактов, золото.
1 — дополнительный индекс исполнения.

Применение и условия эксплуатации

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре для цепей постоянного и переменного тока с частотой до 3 МГц. Монтаж выполняется методом обжимки. Изделие рассчитано на вибрации в диапазоне от 1 до 1000 Гц с ускорением до 50g, удары с ускорением до 500g и линейные нагрузки с ускорением до 200g.

Рабочий диапазон температур составляет от минус 60 до плюс 100 °C. Соединитель выдерживает до 500 сочленений-расчленений, а минимальная наработка равна 5000 часам. Максимальное рабочее напряжение достигает 560 В, сопротивление изоляции — не менее 1000 МОм. Токовая нагрузка на каждый из семи контактов составляет до 7 А.

Угловой кабельный корпус и патрубок типа УН позволяют выполнять монтаж кабеля под углом. Извлекаемые контакты дают возможность замены контактной части. Покрытие контактов — золото. Негерметичное исполнение отражено в типе соединителя. Все перечисленные параметры относятся к изделию 2РМ18КУН7Ш1А1.
