Назначение

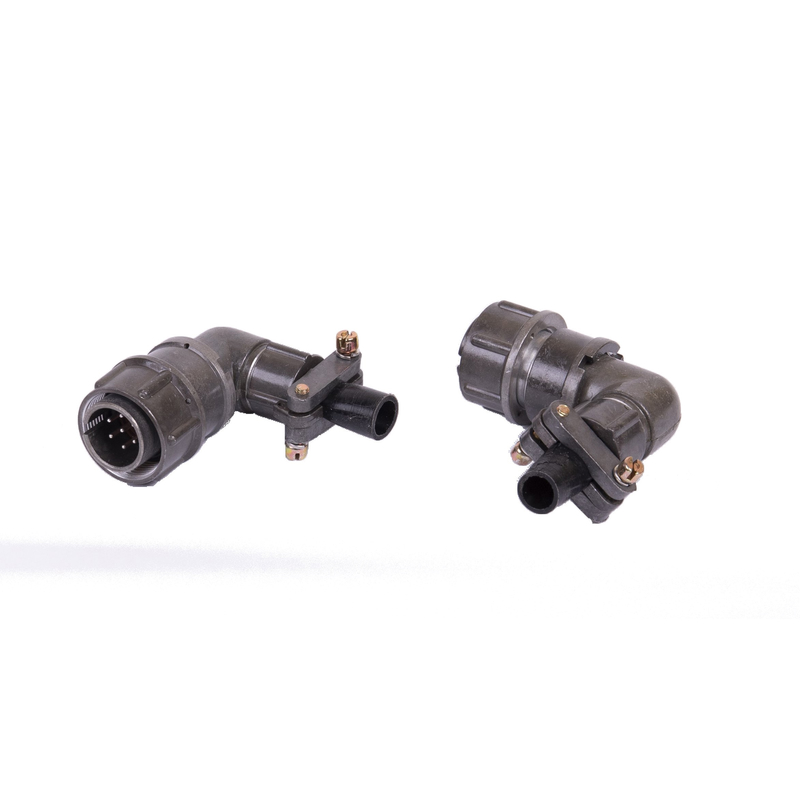

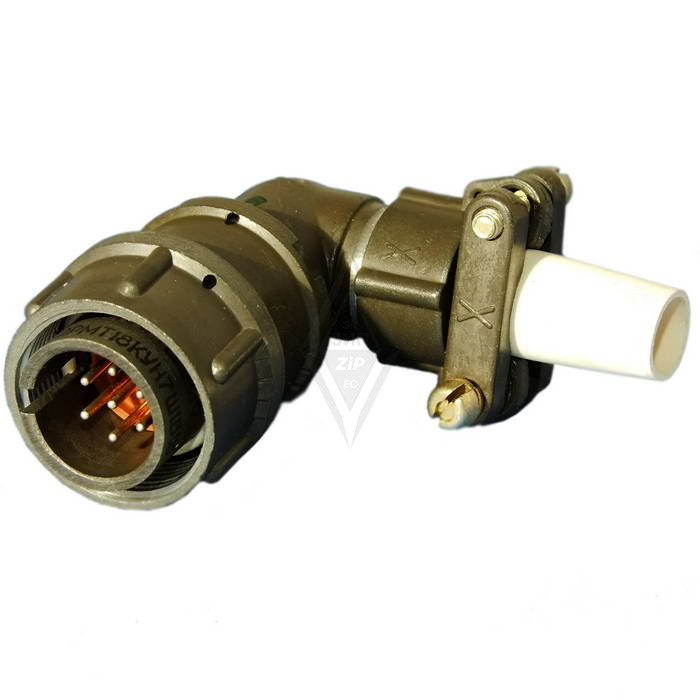

2РМ18КУН7Ш1А1 «5» — кабельная вилка из категории 2РМ18, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Артикул позиции — 217. Разъем относится к негерметичным соединителям общего назначения и применяется там, где требуется кабельное подключение с угловым патрубком и фиксацией на неэкранированном кабеле.

Основное назначение вилки — обеспечение электрического соединения между кабелем и ответной розеткой соответствующей серии. В предоставленных данных ответной частью названы различные розетки из серии 2РМ18Б7Г1А1 и других модификаций. Это позволяет использовать вилку в составе кабельных сборок, жгутов и межблочных соединений.

Подтвержденные особенности

Конструкция

• Тип соединителя: негерметичный.
• Посадочный диаметр корпуса: 18 мм.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 7.
• Вид контактов: вилка.
• Диаметры контактов: 1 мм.
• Вид покрытия контактов: золото.
• Теплостойкость: до 100 °С.

Электрические характеристики

• Максимальное рабочее напряжение: 560 В или 700 В.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка: от 27 А до 260 А.
• Сопротивление контактов: не более 5 мОм.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и надежность

• Температура окружающей среды: от -60 °С до 100 °С.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 метров на секунду в квадрате.
• Механический удар: пиковое ускорение до 5000 метров на секунду в квадрате для одиночного действия и до 1000 метров на секунду в квадрате для многократного действия.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

Применение

Разъем широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Благодаря семи контактам, угловому кабельному корпусу и покрытию контактов золотом он подходит для монтажа кабельных линий, где требуется электрическое соединение в заданных условиях эксплуатации.

При подборе ответной части следует ориентироваться на совместимые розетки серии 2РМ18Б7Г1А1 и другие модификации, указанные для данной вилки. Вилка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц, поэтому ее можно применять в составе низкочастотных и радиочастотных трактов в пределах подтвержденных параметров.

Приемка и идентификация

В характеристиках VirtueMart для товара указана приемка «5». Это значение является подтвержденной записью карточки и должно учитываться при идентификации позиции. Артикул товара — 217, категория — 2РМ18, название — 2РМ18КУН7Ш1А1 «5».

Производитель в предоставленных данных не указан. Комплектация, страна производства, гарантия и сертификаты в исходной информации не приведены, поэтому в описании они не заявляются.
