Назначение

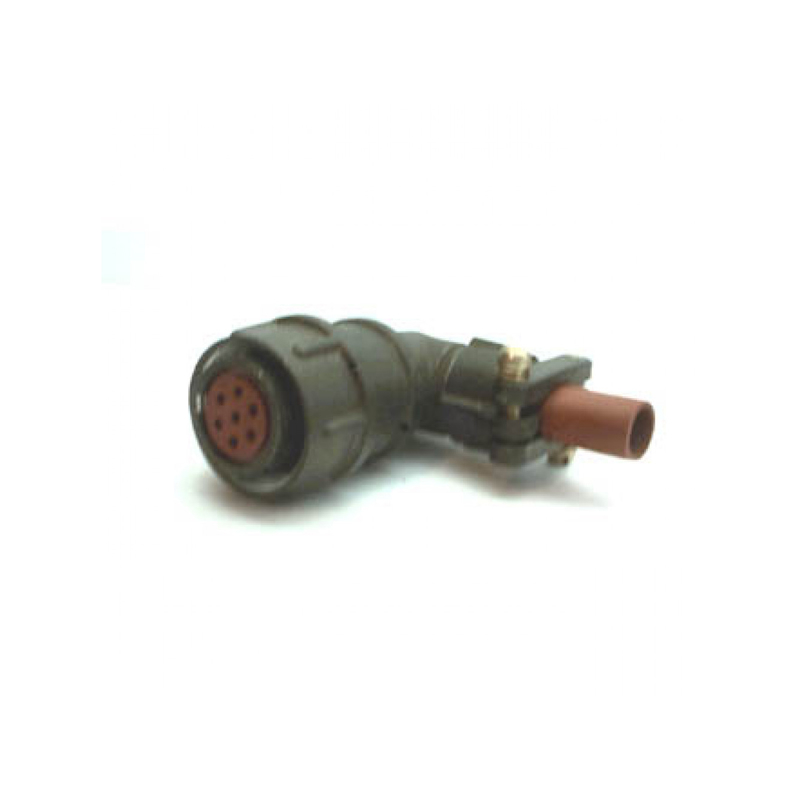

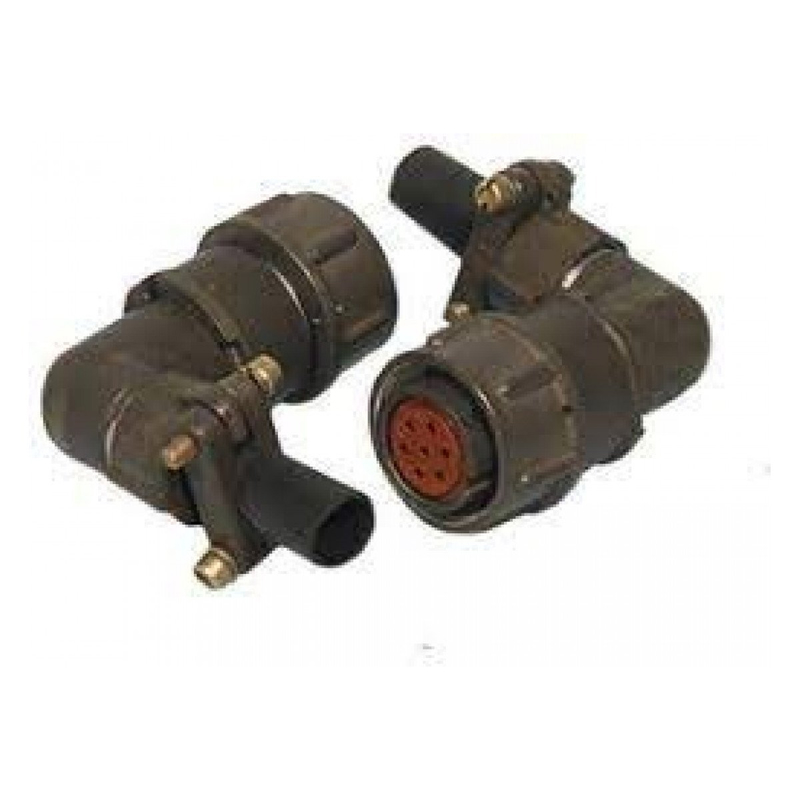

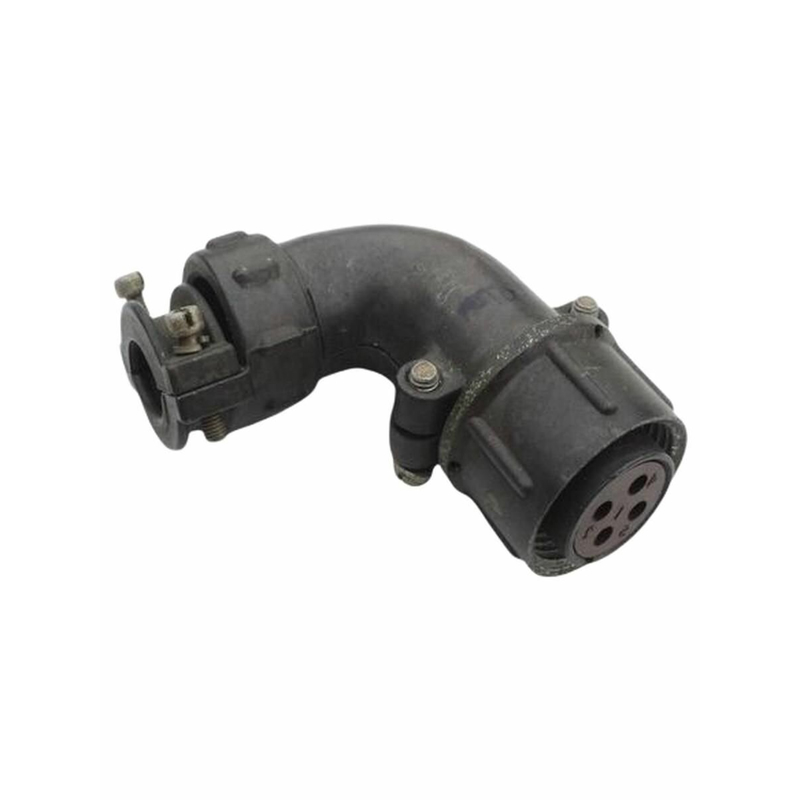

2РМ18КУН7Г1В1 — кабельная угловая розетка серии цилиндрических соединителей 2РМ производства «Элекон». Изделие предназначено для надежного подключения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Розетка применяется там, где требуется компактное угловое подключение кабеля и механическое соединение с ответной частью посредством резьбы.

Соединитель относится к негерметичным изделиям. Он обеспечивает пылезащищенность контактов в сочлененном состоянии, но не предназначен для работы в условиях прямого воздействия воды или агрессивных сред, если это не оговорено отдельно.

Подтверждённые особенности

Электрические параметры

• Число контактов — 7.
• Диаметр контактов — 1 мм.
• Тип контактов — гнездо.
• Номинальное напряжение — до 700 В.
• Частота тока — до 3 МГц.
• Сопротивление контактов — не более 5 мОм.
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.

Конструктивные и механические параметры

• Условный размер корпуса — 18.
• Посадочный диаметр — 25 мм.
• Габаритные размеры — 25 на 58 на 41 мм.
• Шаг резьбы накидной гайки — M20 на 1.
• Материал корпуса — алюминиевый сплав А-22.
• Изолятор — карболит.
• Метод сочленения — резьбовой.
• Монтаж — пайка на кабель, объемный.
• Рабочая позиция — любая.

Климатические и эксплуатационные параметры

• Климатическое исполнение — УХЛ2.1.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости — 15 лет.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — до 500.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50,6 на 10 в четвертой степени килограмм-сила на квадратный сантиметр, механические удары до 5000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате, а также повышенную влажность 98 процентов при температуре плюс 40 градусов Цельсия.

Применение

Благодаря совокупности параметров 2РМ18КУН7Г1В1 применяется в приборных и герметичных системах, где требуется надежное электрическое соединение при повышенных вибрационных и ударных нагрузках. Розетка совместима с блочными вилками соответствующего типоразмера. Угловое исполнение корпуса позволяет удобно подводить кабель под углом, что важно при ограниченном монтажном пространстве.

Типовые области использования включают радиоэлектронную аппаратуру, измерительные приборы, системы управления и другие устройства, работающие в диапазоне частот до 3 МГц и напряжении до 700 В. Возможность пайки на кабель объемным способом обеспечивает стабильное соединение с проводниками. Резьбовой метод сочленения повышает устойчивость к вибрации и предотвращает самопроизвольное разъединение.

Климатическое исполнение УХЛ2.1 и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия допускают эксплуатацию в условиях умеренного и холодного климата. Срок сохраняемости 15 лет подтверждает длительную сохраняемость характеристик при соблюдении условий хранения. Наработка не менее 1000 часов и ресурс до 500 сочленений-расчленений определяют область применения как достаточно долговечного соединителя для ответственных, но не требующих герметичности узлов.

Совместимость и условия монтажа

Соединитель 2РМ18КУН7Г1В1 совместим с блочными вилками серии 2РМ, имеющими соответствующий условный размер корпуса 18 и резьбовое сочленение M20 на 1. Рабочая позиция — любая, что упрощает монтаж в различных пространственных ориентациях. Перед пайкой следует учитывать, что монтаж выполняется объемным способом на кабель, а контакты имеют диаметр 1 мм и тип гнездо.

В сочлененном состоянии контакты защищены от пыли. Однако изделие негерметично, поэтому не следует применять его в средах, где требуется полная герметизация. Для обеспечения заявленных электрических параметров необходимо соблюдать чистоту контактных поверхностей, правильную разделку кабеля и надежную затяжку накидной гайки.

Краткое резюме

2РМ18КУН7Г1В1 Элекон — это угловая кабельная розетка с 7 контактами диаметром 1 мм, рассчитанная на напряжение до 700 В и частоту до 3 МГц. Она имеет корпус из алюминиевого сплава А-22, карболитовый изолятор, резьбовое сочленение и монтаж пайкой на кабель. Изделие устойчиво к вибрации, ударам, линейным ускорениям и повышенной влажности, работает при температуре от минус 60 до плюс 100 градусов Цельсия. Применяется в приборных и герметичных системах, совместима с блочными вилками серии 2РМ.
