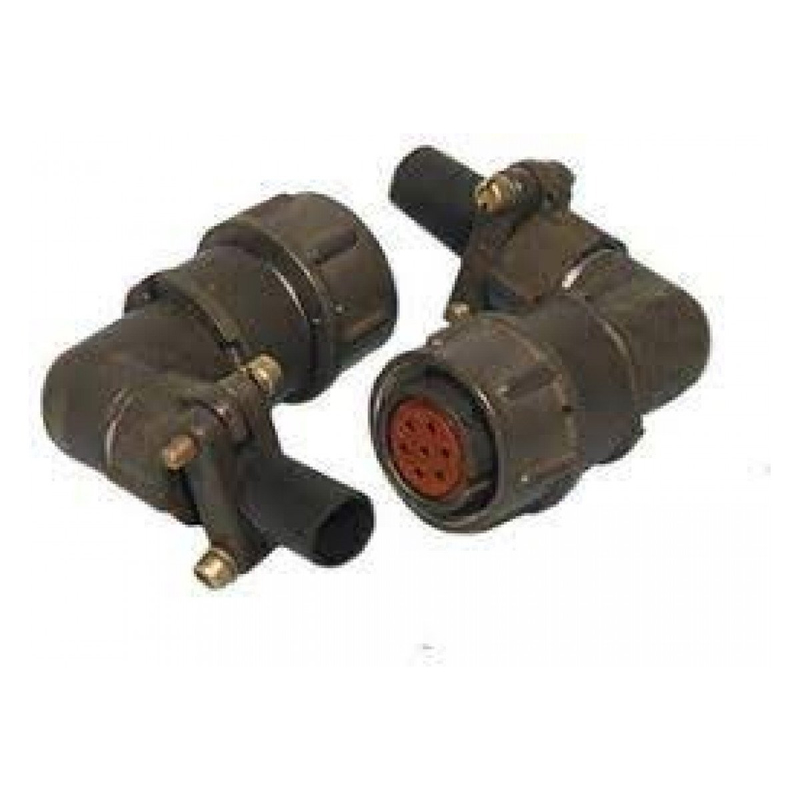

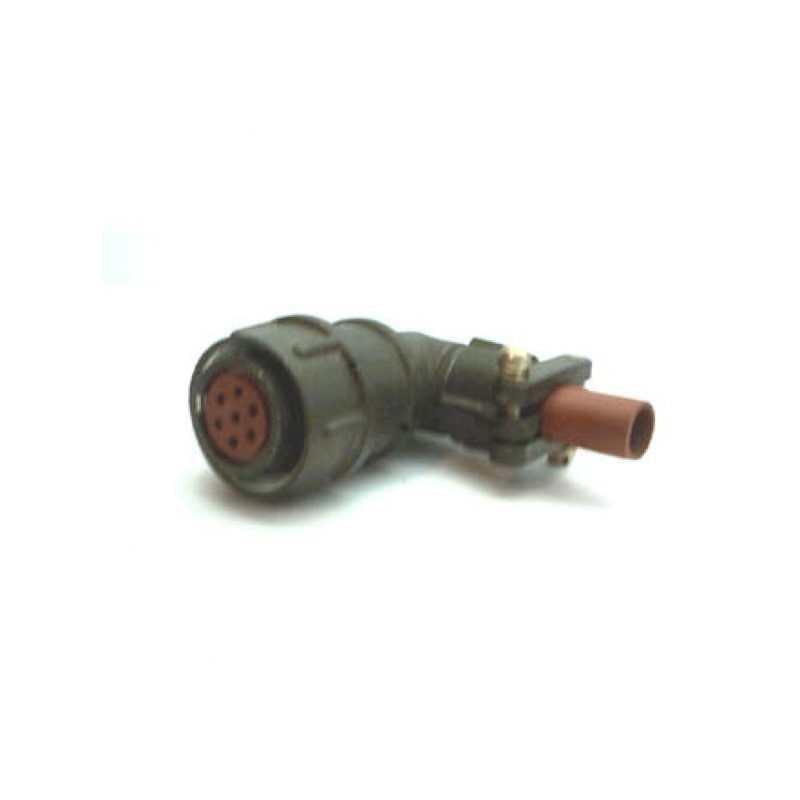

2РМ18КУН7Г1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель в виде кабельной угловой розетки с 7 контактами. Он предназначен для работы в цепях постоянного или переменного тока с частотой до 3 МГц, применяется в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Соединитель имеет посадочный диаметр корпуса 18 мм, резьбовое сочленение и климатическое исполнение УХЛ или В (от -60 до +100 °С, смена температур до +150 °С). Максимальное рабочее напряжение — 560 В, сопротивление изоляции не менее 1000 МОм, емкость между контактами — до 6 пФ.

Электрические параметры

Максимальная токовая нагрузка на контакт зависит от диаметра: ∅1,0 мм — 5–8 А, ∅1,5 мм — 7–15 А, ∅2,0 мм — 18 А, ∅3,0 мм — 32 А; общая нагрузка до 40 А. Покрытие контактов — серебро (индекс Н), метод монтажа — обжимка или пайка, контакты извлекаемые.

Механические свойства

Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (одиночные до 5000 м/с², многократные до 1000 м/с²), линейные нагрузки до 2000 м/с². Усилия расчленения — от 29,4 до 539,6 Н, число расчленений — 500, наработка — 5000 часов.
