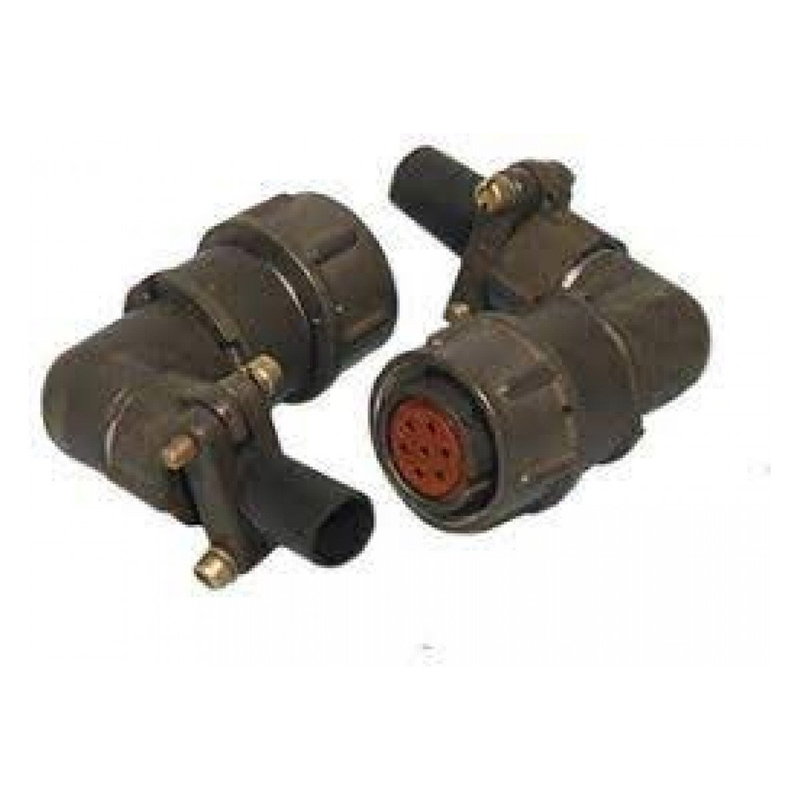

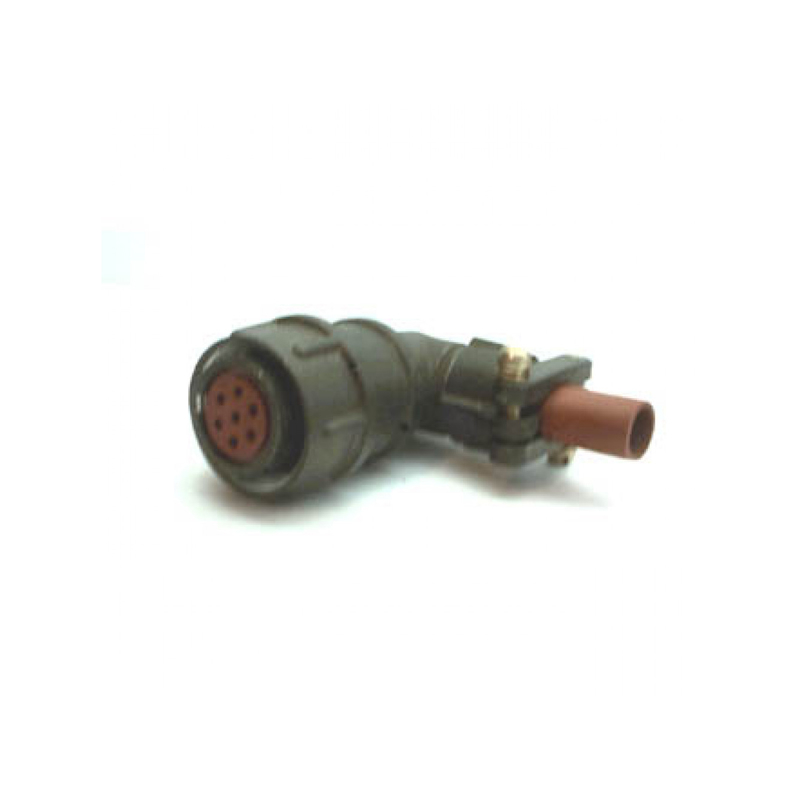

2РМ18КУН7Г1В1: кабельная угловая розетка для надежных электрических соединений

2РМ18КУН7Г1В1 — цилиндрический низкочастотный электрический разъём серии 2РМ, предназначенный для формирования разъёмных соединений в цепях постоянного и переменного тока. Исполнение с кабельным корпусом и угловым патрубком помогает компактно организовать ввод неэкранированного кабеля в условиях ограниченного монтажного пространства.

Разъём относится к негерметичным соединителям и рассчитан на применение в аппаратуре, приборах, системах управления, промышленном оборудовании и других электротехнических комплексах, где требуется устойчивое многоконтактное соединение. Резьбовое сочленение ответных частей обеспечивает механическую фиксацию, а одношпоночная поляризация помогает исключить неверную ориентацию при подключении.

Конструкция 2РМ18КУН7Г1В1

Маркировка 2РМ18КУН7Г1В1 описывает ключевые конструктивные особенности изделия:

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение.

• У — угловой патрубок для вывода кабеля под углом.

• Н — гайка, рассчитанная на неэкранированный кабель.

• 7 — семь контактов диаметром 1 мм.

• Г1 — исполнение контактной части с гнездовыми контактами.

• В1 — вариант с серебряным покрытием контактов.

Корпус разъёма выполнен из алюминиевого сплава с защитным оксидированием, а контактная группа изготовлена из латуни. Изолятор выполнен из карболита. Такая конструкция сочетает механическую прочность, электрическую изоляцию и стабильность параметров при эксплуатации.

Основные технические характеристики

Указанные параметры делают 2РМ18КУН7Г1В1 подходящим для низкочастотных цепей с рабочим напряжением до 560 В. Для контактов диаметром 1 мм приводится токовая нагрузка до 7 А на контакт, а суммарный допустимый ток разъёма может достигать 40 А с учётом условий подключения и распределения нагрузки.

Преимущества применения

Ключевое преимущество разъёма 2РМ18КУН7Г1В1 — сочетание компактного корпуса, семиконтактной схемы и углового вывода кабеля. Это решение полезно при монтаже внутри шкафов автоматики, приборных корпусов, электротехнических стоек и другого оборудования, где важно снизить радиус изгиба кабеля и аккуратно разместить проводку.

Серебряное покрытие контактных поверхностей способствует сохранению низкого переходного сопротивления. Резьбовая фиксация снижает риск случайного рассоединения, а одношпоночная поляризация упрощает корректное подключение ответной части. Контактное сопротивление для контактов диаметром 1 мм заявлено не более 5 мОм.

Где используется разъём

Разъём 2РМ18КУН7Г1В1 может применяться в следующих задачах:

• Подключение кабельных жгутов к блокам и приборам.

• Соединение цепей питания, сигнализации и управления.

• Монтаж промышленной автоматики и измерительного оборудования.

• Комплектация приборостроительных систем.

• Использование в электротехническом оборудовании, работающем в широком диапазоне температур.

• Формирование разъёмных соединений в цепях постоянного и переменного тока частотой до 3 МГц.

Перед монтажом важно проверить соответствие ответной части, распайки контактов, сечения кабеля, допустимой токовой нагрузки и условий окружающей среды требованиям конкретного оборудования.
