Назначение

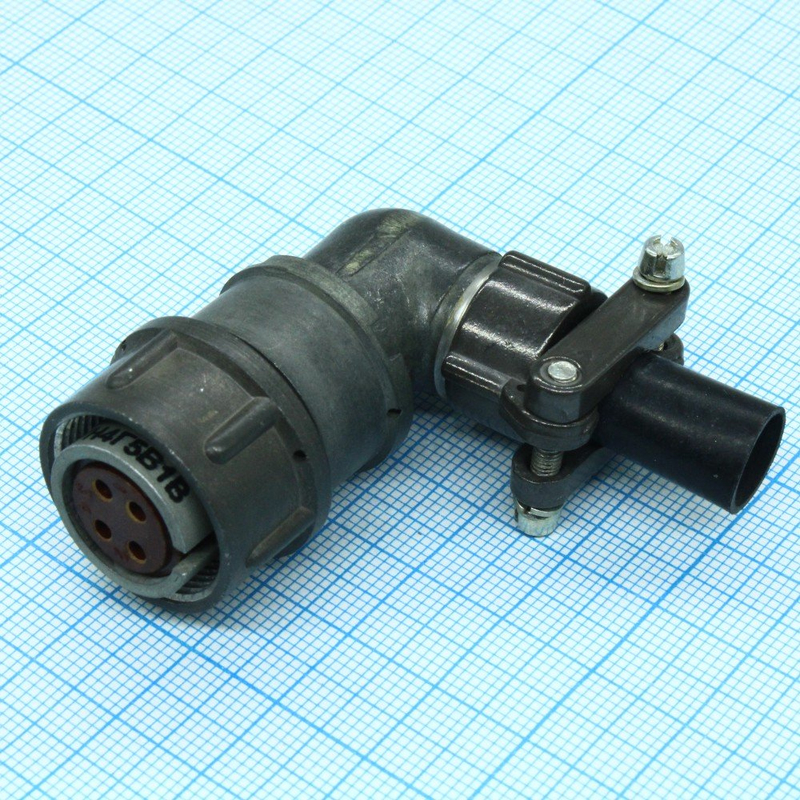

2РМ18КУН4Г1В1 — это разъём серии 2РМД, представляющий собой негерметичный цилиндрический соединитель с резьбовой фиксацией. Изделие предназначено для надёжного соединения в электрических цепях. Артикул товара — 210, категория — 2РМ18. Производитель в предоставленных данных не указан.

Разъём применяется там, где требуется цилиндрическое соединение с механической фиксацией резьбой и возможностью коммутации нескольких электрических цепей. Посадочный диаметр корпуса составляет 18 мм, что определяет его установочные и присоединительные размеры. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях, требующих полной герметизации корпуса.

Подтверждённые особенности

Конструктивные параметры

• Посадочный диаметр корпуса: 18 мм.
• Количество контактов: 4 штуки.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебро, индекс «В1».
• Тип корпуса: кабельный, обозначение КУН.
• Теплостойкость: до 100 градусов Цельсия.
• Сечение подключаемого провода: до 1 квадратного миллиметра.

Корпус КУН расшифровывается как кабельный корпус с прямым патрубком и неполной защитой. Резьбовая фиксация обеспечивает устойчивое соединение ответных частей. Маркировка 4Г1В1 указывает на четыре контакта и исполнение в виде розетки, поскольку буква «Г» в обозначении соответствует розетке.

Электрические характеристики

• Рабочее напряжение: до 560 вольт переменного или постоянного тока.
• Максимальная токовая нагрузка на один контакт: 15 ампер.
• Максимальная токовая нагрузка на соединитель в целом: до 50 ампер.

Указанные значения относятся к подтверждённым параметрам изделия. Сочетание четырёх контактов диаметром 1,5 мм с серебряным покрытием обеспечивает коммутацию цепей с рабочим напряжением до 560 вольт и током до 15 ампер на контакт. Суммарная нагрузка на соединитель может достигать 50 ампер.

Условия эксплуатации

• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Допустимый перегрев контактов: до плюс 180 градусов Цельсия.
• Вибрация: от 1 до 5000 герц при ускорении 490 метров на секунду в квадрате.
• Удары: до 5000 метров на секунду в квадрате.
• Линейное ускорение: 2000 метров на секунду в квадрате.
• Пониженное давление: до 10 в минус двенадцатой степени миллиметров ртутного столба.

Разъём рассчитан на эксплуатацию при воздействии вибрации, ударов, линейных ускорений и пониженного давления. Теплостойкость корпуса и контактной системы допускает нагрев до 100 градусов Цельсия, а кратковременный перегрев контактов — до 180 градусов Цельсия.

Показатели надёжности

• Наработка: 1000 часов.
• Количество сочленений-расчленений: 500 циклов.
• Сохраняемость: 15 лет.

Эти показатели подтверждают ресурс изделия при соблюдении условий эксплуатации. Сохраняемость 15 лет означает, что при хранении в оговорённых условиях разъём сохраняет свои свойства в течение указанного срока.

Расшифровка маркировки

Обозначение 2РМ18КУН4Г1В1 состоит из нескольких частей, каждая из которых имеет техническое значение.

• 2РМД — серия негерметичных разъёмов.
• 18 — посадочный диаметр 18 мм.
• КУН — кабельный корпус, прямой патрубок, неполная защита, обозначенная буквой Н.
• 4Г1В1 — четыре контакта, исполнение «Г» соответствует розетке, сочетание 1 указывает на диаметр контакта 1,5 мм, буква В обозначает серебряное покрытие, а цифра 1 — теплостойкость 100 градусов Цельсия.

Применение

Разъём 2РМ18КУН4Г1В1 применяется для соединения электрических цепей в составе кабельных сборок, приборов и технических устройств. Он подходит для случаев, где требуется негерметичный цилиндрический соединитель с резьбовой фиксацией и четырьмя контактами. Благодаря параметрам по вибрации, ударам, линейному ускорению и пониженному давлению изделие может использоваться в условиях повышенных механических нагрузок и в разряжённой среде.

Применение разъёма целесообразно в цепях с рабочим напряжением до 560 вольт и током до 15 ампер на контакт. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение. Кабельный корпус КУН с прямым патрубком рассчитан на подключение провода сечением до 1 квадратного миллиметра. Негерметичное исполнение накладывает ограничение: разъём не следует применять там, где необходима полная герметизация корпуса.

Перед монтажом необходимо учитывать посадочный диаметр 18 мм, количество и диаметр контактов, а также допустимые токовые и температурные режимы. Для надёжной работы следует соблюдать условия эксплуатации, указанные для данной серии. Изделие имеет артикул 210 и относится к категории 2РМ18.
