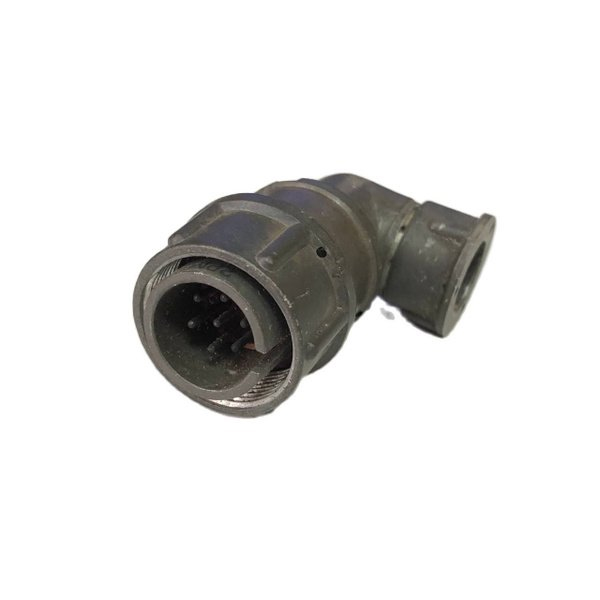

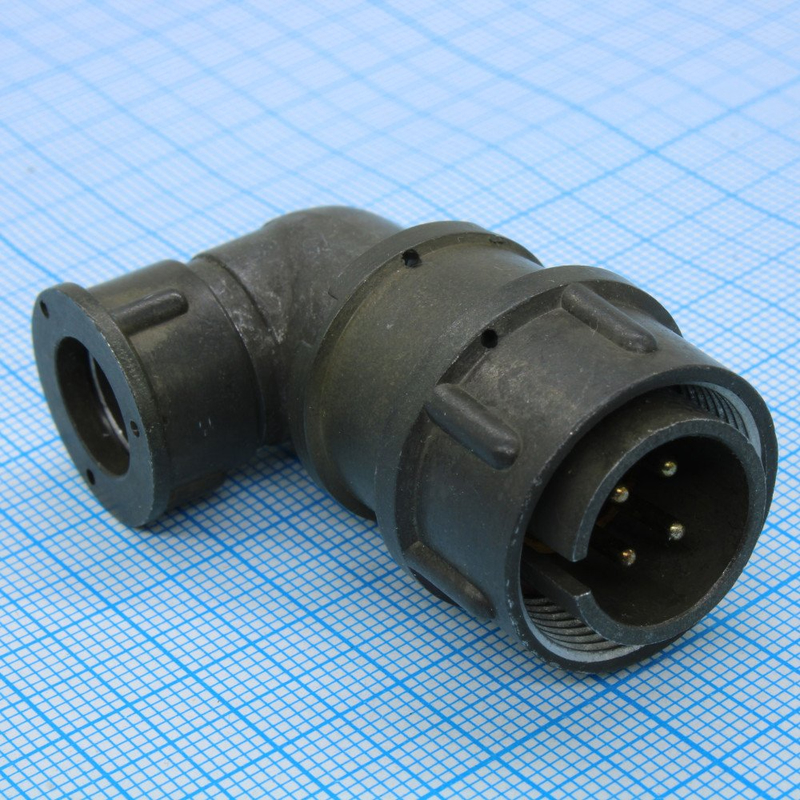

2РМ18КУЭ7Ш1В1 Элекон

Цена:

1200 ₽

Производитель: Элекон

Технические характеристики

2РМ18КУЭ7Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель производства Элекон, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как универсальное соединение.

Соединитель применяется во всеклиматическом исполнении с резьбовым соединением, подходит для интерьерной установки в различных устройствах. Он обеспечивает пылезащищенность контактов в соединенном состоянии и имеет кабельный корпус углового типа (КУЭ).

Извлекаемые цилиндрические контакты монтируются методом обжимки или пайки, покрытие — серебро (В1).

Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт зависит от диаметра: от 5–8 А (∅1,0 мм) до 32 А (∅3,0 мм). Рабочая температура — от -60 до +100 °С, с возможностью кратковременного нагрева до +150 °С; наработка не менее 5000 часов при 500 сочленениях-расчленениях.

Соединитель выдерживает вибрацию (1–1000 Гц, до 490 м/с²), одиночные удары (5000 м/с²) и многократные (1000 м/с²), а также линейные нагрузки до 2000 м/с².

2РМ — тип соединителя;
18 — типоразмер;
КУЭ — кабельный угловой корпус с эластичной гайкой;
7 — количество контактов;
Ш — вилка;
1В1 — цилиндрический контакт с серебряным покрытием.

Описание

Назначение

2РМ18КУЭ7Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель производства «Элекон», предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как универсальное соединение.

Соединитель применяется во всеклиматическом исполнении с резьбовым соединением и подходит для интерьерной установки в различных устройствах. Он обеспечивает пылезащищённость контактов в соединённом состоянии и имеет кабельный корпус углового типа КУЭ.

Подтверждённые особенности

Конструкция и контакты

Извлекаемые цилиндрические контакты монтируются методом обжимки или пайки. Покрытие контактов — серебро, что соответствует обозначению В1. Корпус соединителя — кабельный угловой с эластичной гайкой.

Тип соединителя: 2РМ.
Типоразмер: 18.
Корпус: кабельный угловой с эластичной гайкой, обозначение КУЭ.
Количество контактов: 7.
Исполнение: вилка, обозначение Ш.
Контакт: цилиндрический с серебряным покрытием, обозначение 1В1.

Электрические параметры

Максимальное рабочее напряжение достигает 560 В. Токовая нагрузка на контакт зависит от диаметра: от 5–8 А при диаметре 1,0 мм до 32 А при диаметре 3,0 мм.

Климатические и механические параметры

Рабочая температура — от минус 60 до плюс 100 °С, с возможностью кратковременного нагрева до плюс 150 °С. Наработка составляет не менее 5000 часов при 500 сочленениях-расчленениях.

Соединитель выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 м/с², одиночные удары с ускорением 5000 м/с² и многократные удары с ускорением 1000 м/с², а также линейные нагрузки до 2000 м/с².

Применение

Благодаря низкочастотному цилиндрическому исполнению и негерметичной конструкции соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как универсальное соединение. Всеклиматическое исполнение и резьбовое соединение позволяют использовать его в различных устройствах при интерьерной установке.

Пылезащищённость контактов в соединённом состоянии важна для эксплуатации в составе аппаратуры, где требуется защита контактной группы от пыли. Наличие семи контактов и возможность монтажа обжимкой или пайкой делают соединитель пригодным для сборки кабельных соединений с нормируемой токовой нагрузкой.

Расшифровка обозначения

2РМ — тип соединителя.
18 — типоразмер.
КУЭ — кабельный угловой корпус с эластичной гайкой.
7 — количество контактов.
Ш — вилка.
1В1 — цилиндрический контакт с серебряным покрытием.

Артикул: 234. Категория: 2РМ18. Производитель: Элекон.
