Назначение соединителя 2РМ18КУЭ7Г1В1В

Соединитель 2РМ18КУЭ7Г1В1В относится к серии цилиндрических разъемов 2РМ. Такие изделия предназначены для обеспечения электрического контакта путем механического соединения. Они применяются в электрических цепях постоянного и переменного тока. Разъемы серии 2РМ рассчитаны на работу при напряжении до 700 В и частоте до 3 МГц. Это делает их пригодными для различных электронных и электрических приложений, где требуется надежное и стабильное соединение.

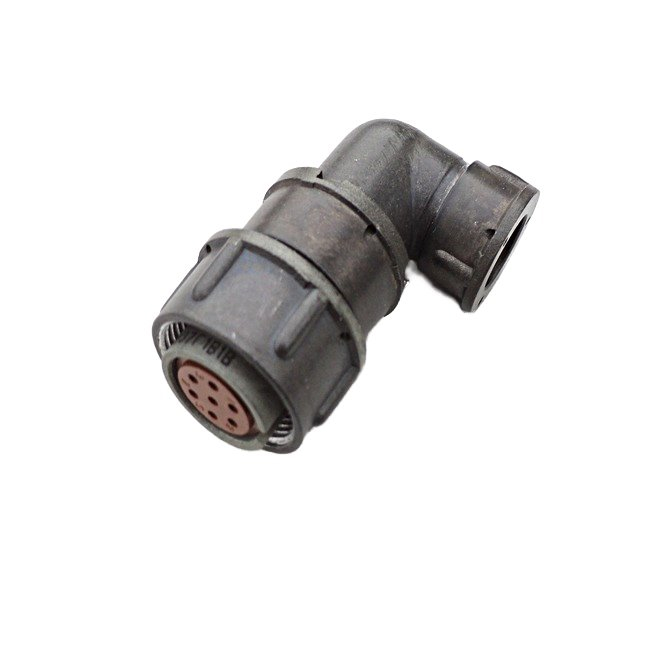

Модель 2РМ18КУЭ7Г1В1В представляет собой кабельную розетку. Она используется для подключения экранированного кабеля. Важно: данный разъем не может быть соединен с кабельной вилкой, а только с блочным разъемом. Это определяет его применение в составе кабельных сборок, которые стыкуются с блочными частями оборудования.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМ18КУЭ7Г1В1В содержит информацию о типе корпуса, виде патрубка, количестве контактов и других параметрах. В предоставленных данных указано, что точное значение всех букв и цифр в маркировке не конкретизировано, однако обычно такие обозначения указывают на тип разъема, количество контактов и технические характеристики.

• Условный размер корпуса: 18.
• Вид корпуса: кабельный (К).
• Вид патрубка: угловой (У).
• Вид гайки патрубка: для экранированного кабеля (Э).
• Количество контактов: 7.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро; последняя буква «В» в маркировке указывает на покрытие серебром.

Корпус разъема кабельный, патрубок угловой. Гайка патрубка предназначена для экранированного кабеля. Такая конструкция позволяет организовать подключение кабеля с учетом углового выхода и необходимости экранирования.

Технические характеристики

Ниже приведены подтвержденные параметры из предоставленных данных.

• Максимальная токовая нагрузка на контакт: 7 А.
• Максимальная суммарная токовая нагрузка: 40 А.
• Максимальное рабочее напряжение: от 560 В до 700 В в зависимости от источника.
• Сопротивление контактов: не более 5 мОм.
• Минимальная наработка: не менее 1000 часов.
• Количество сочленений-расчленений: 500 раз.
• Срок сохраняемости: не менее 15 лет.
• Климатическое исполнение: В.

Соединители серии 2РМ имеют всеклиматическое исполнение, что позволяет им работать в широком диапазоне условий окружающей среды. Климатическое исполнение В также указано в данных товара. Это подтверждает возможность эксплуатации в различных климатических зонах.

Применение и совместимость

Соединитель 2РМ18КУЭ7Г1В1В применяется в системах связи, электронике и других областях, где требуется надежное и стабильное соединение. Благодаря параметрам по току, напряжению и частоте он может использоваться в электрических цепях постоянного и переменного тока. Изделие относится к цилиндрическим разъемам, которые обеспечивают электрический контакт путем механического соединения.

Как кабельная розетка, данная модель предназначена для установки на кабель и стыковки с блочным разъемом. Совместимость с кабельной вилкой не предусмотрена. При подборе ответной части следует учитывать это ограничение, а также количество контактов, диаметр контактов и условный размер корпуса 18.

Артикул товара: 232. Категория: 2РМ18. Производитель в предоставленных данных не указан.
