Назначение и область применения

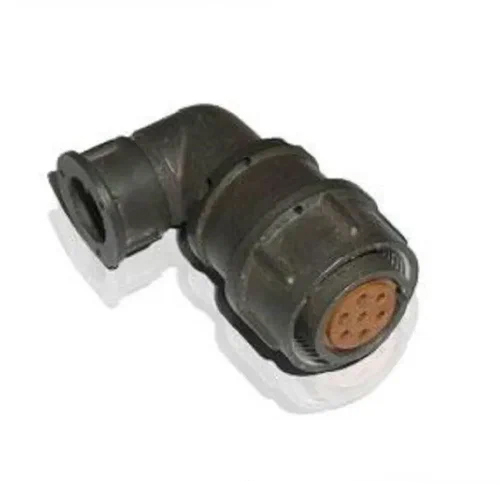

Соединитель 2РМ18КУЭ7Г1А1 (артикул 227) представляет собой электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Он предназначен для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель относится к категории 2РМ18.

Данный соединитель применяется в составе устройств, работающих в условиях повышенной влажности, пониженного давления и частой смены температур. Он может использоваться для передачи электрических сигналов и питания в различных узлах аппаратуры, где требуется надёжное соединение при воздействии неблагоприятных факторов окружающей среды.

Конструктивные особенности

Соединитель имеет резьбовое сочленение, обеспечивающее механическую прочность и стабильность электрического контакта. Климатическое исполнение — В. Конструкция включает угловой патрубок (КУЭ) для подключения экранированного кабеля. Это позволяет использовать соединитель в цепях, где требуется экранирование для защиты от электромагнитных помех.

Контакты соединителя извлекаемые, с покрытием золотом (индекс А). Метод монтажа — обжимка. Соединитель рассчитан на 7 контактов диаметром 1,0 мм. Такое количество контактов позволяет коммутировать несколько цепей через один разъём.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя:

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 7–8 А (в зависимости от диаметра).
• Общая токовая нагрузка на соединитель — до 40 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — до 0,005 Ом.
• Рабочая температура — от -60 до +100 °С.
• Кратковременный нагрев — до +150 °С.
• Вибрация — до 1000 Гц с ускорением 490 м/с² (50 g).
• Удары — до 5000 м/с².
• Линейные нагрузки — до 2000 м/с².

Условия эксплуатации и надёжность

Соединитель предназначен для работы в условиях повышенной влажности (до 98% при +40 °С), пониженного давления (до 133 Па) и частой смены температур. Эти параметры подтверждают его устойчивость к воздействию внешней среды.

Срок службы соединителя составляет до 500 сочленений-расчленений. Наработка — не менее 1000 часов. Такие показатели обеспечивают длительную и стабильную работу в составе аппаратуры.

Благодаря совокупности характеристик, соединитель 2РМ18КУЭ7Г1А1 может применяться в ответственных узлах радиоэлектронной и радиотехнической аппаратуры, где требуются устойчивость к вибрации, ударам и климатическим воздействиям.
