2РМ18КУЭ7Г1В1: кабельная розетка для надежных электрических соединений

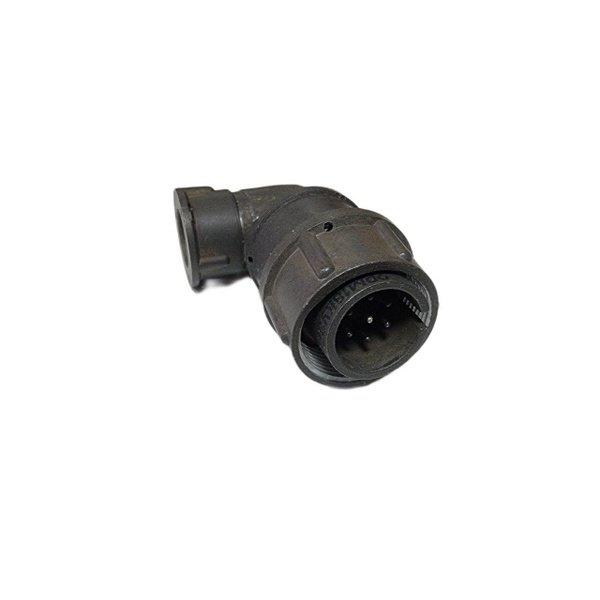

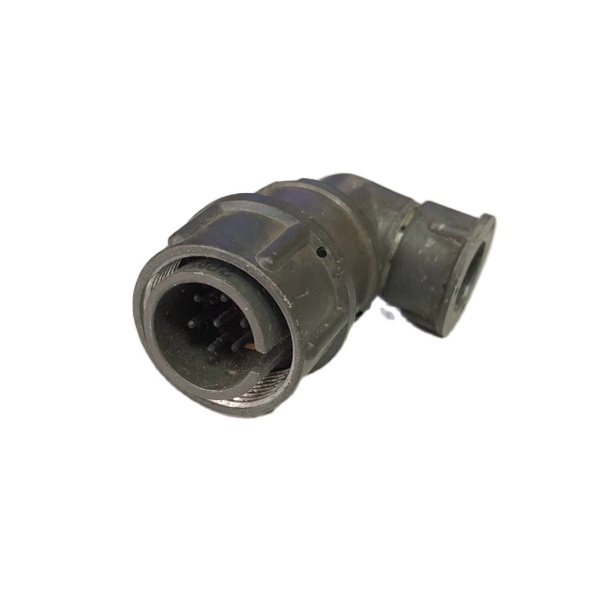

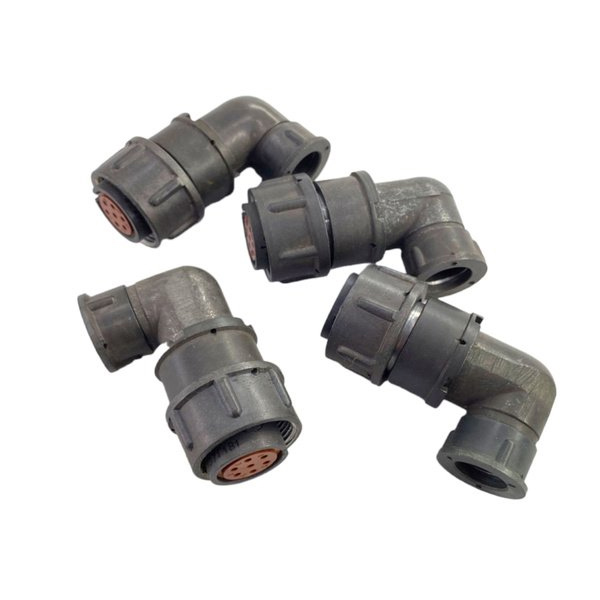

Разъем 2РМ18КУЭ7Г1В1 — цилиндрический низкочастотный соединитель серии 2РМ, предназначенный для построения разъемных электрических соединений в цепях постоянного и переменного тока частотой до 3 МГц. Исполнение с кабельным корпусом, угловым патрубком и элементами для экранированного кабеля делает его подходящим для применения в промышленной аппаратуре, системах автоматики, измерительном оборудовании и специальной технике.

Конструктивные особенности

2РМ18КУЭ7Г1В1 относится к кабельным розеткам. Конструкция включает корпус, изолятор и семь контактных гнезд. Условный размер корпуса — 18, а диаметр контактов составляет 1 мм. Контактная группа имеет серебряное покрытие, способствующее стабильности электрического контакта при многократном соединении и разъединении.

Маркировка 2РМ18КУЭ7Г1В1 указывает на характерные особенности исполнения:

• 2РМ — серия цилиндрических низкочастотных соединителей;

• 18 — условный размер соединителя;

• К — кабельный вариант корпуса;

• У — угловой патрубок;

• Э — исполнение для экранированного кабеля;

• 7 — семиконтактная компоновка;

• Г1 — вариант сочетания контактов;

• В1 — климатическое исполнение по обозначению изделия.

Основные технические характеристики

Разъем 2РМ18КУЭ7Г1В1 рассчитан на работу при напряжении до 560 В и токовой нагрузке до 7 А на один контакт. Максимальная суммарная нагрузка на соединитель может достигать 40 А при соблюдении условий эксплуатации и корректном распределении нагрузки по контактам.

Приведенные параметры характерны для исполнения 2РМ18 с семью контактами; при проектировании оборудования необходимо сверять требования конкретной документации и условия монтажа.

Применение разъема 2РМ18КУЭ7Г1В1

Кабельная розетка 2РМ18КУЭ7Г1В1 используется там, где требуется надежное, компактное и обслуживаемое подключение кабельных линий. Угловой патрубок помогает аккуратно вывести кабель в условиях ограниченного пространства, а конструкция для экранированного кабеля способствует снижению влияния электромагнитных помех на сигнальные и силовые цепи.

Типичные области применения:

• промышленная автоматика и шкафы управления;

• контрольно-измерительные приборы;

• испытательные комплексы;

• источники питания и преобразовательное оборудование;

• транспортная, приборостроительная и специальная техника;

• системы связи, телеметрии и управления.

Что учитывать при монтаже

При подключении 2РМ18КУЭ7Г1В1 важно правильно подобрать сечение и тип кабеля под фактическую токовую нагрузку, надежно закрепить проводники в контактах и обеспечить корректное присоединение экрана. Не следует превышать допустимые электрические параметры или использовать соединитель за пределами предусмотренного температурного диапазона.

Для сохранения ресурса рекомендуется избегать перекосов при сочленении, загрязнения контактной части, чрезмерного натяжения кабеля и частого разъединения под нагрузкой. Соблюдение этих правил помогает поддерживать низкое переходное сопротивление и стабильную работу соединения на протяжении длительного срока эксплуатации.
