Назначение и область применения

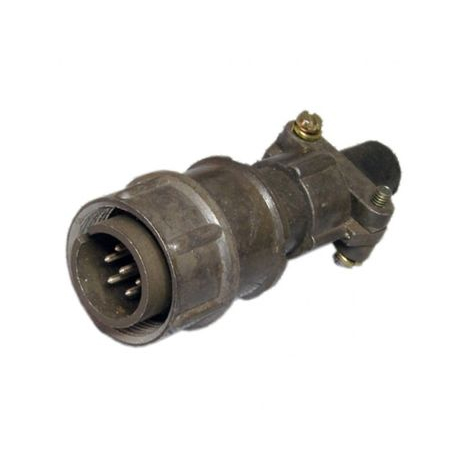

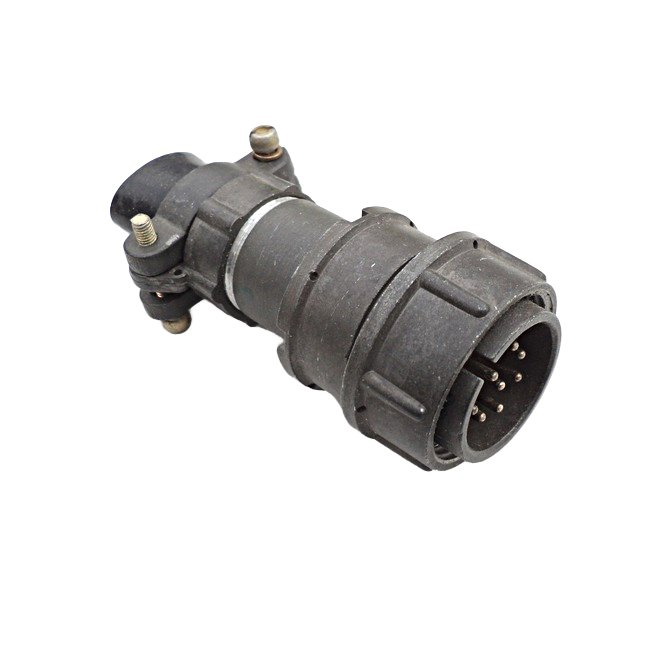

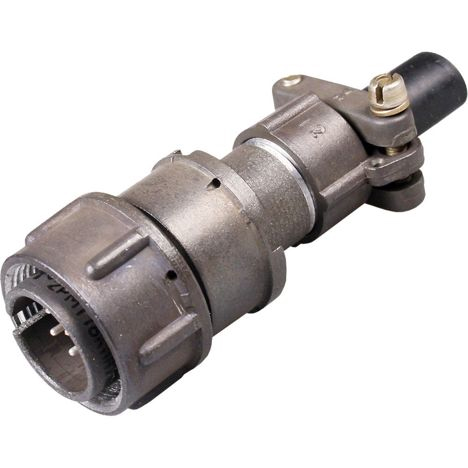

2РМ18КПН7ШВ1 — это кабельная вилка, входящая в серию цилиндрических низкочастотных негерметичных разъёмов 2РМ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 560 В.

Разъёмы серии 2РМ применяются в различных видах электро- и радиоаппаратуры, где требуется надёжное электрическое соединение. Модель рассчитана на монтаж с неэкранированными кабелями и может использоваться как внутри, так и снаружи помещений в климатическом исполнении УХЛ.

Товар относится к категории 2РМ18, что соответствует посадочному диаметру корпуса 18 мм. Артикул изделия — 189. Производитель в карточке товара не указан.

Конструктивные особенности

Конструкция соединителя типична для низкочастотных цилиндрических разъёмов серии 2РМ и ориентирована на работу с кабельными линиями без экранирования.

• Тип соединителя — 2РМ, низкочастотный цилиндрический негерметичный.
• Исполнение — кабельная вилка.
• Количество контактов — 7.
• Диаметр контактов — 1,0 мм.
• Посадочный диаметр корпуса — 18 мм.
• Вид патрубка — прямой.
• Вид гайки патрубка — для неэкранированного кабеля.
• Покрытие контактов — серебро.
• Теплостойкость — до 100 градусов Цельсия.

Технические параметры

Электрические характеристики

Максимальная токовая нагрузка на один контакт составляет до 7 А, общая максимальная токовая нагрузка — до 40 А. Сопротивление контакта — не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм.

Показатели надёжности и сохраняемости

• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Применение и монтаж

Разъём устанавливается на неэкранированный кабель и служит для быстрого соединения и разъединения цепей в составе электро- и радиоаппаратуры. Прямой патрубок и гайка под неэкранированный кабель упрощают ввод проводников в корпус и фиксацию кабеля.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при заданных значениях тока и напряжения. При подборе режима работы следует учитывать ограничения по напряжению до 560 В, частоте до 3 МГц, температуре до 100 градусов Цельсия и токовой нагрузке на контакт.

Ресурс изделия рассчитан на 500 циклов сочленения и расчленения, минимальная наработка составляет 1000 часов, а срок сохраняемости — 15 лет. Это позволяет использовать 2РМ18КПН7ШВ1 в составе промышленного оборудования, где важны предсказуемые электрические параметры и ремонтопригодность соединений.
