Назначение и область применения

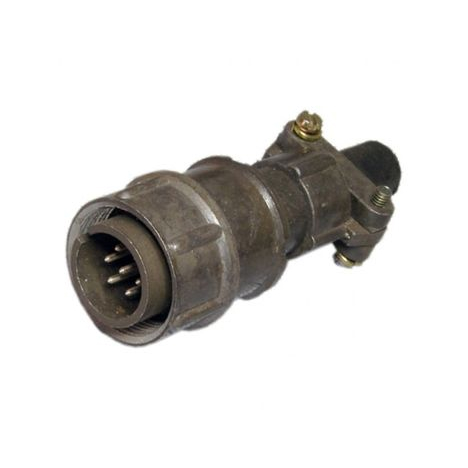

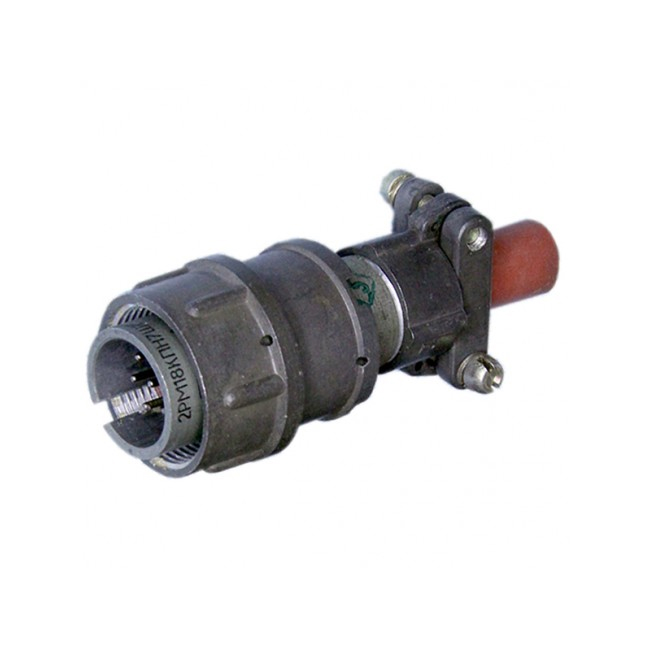

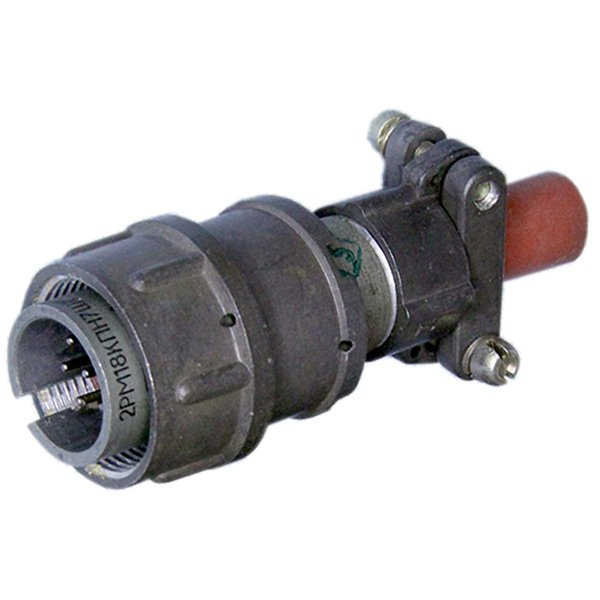

2РМ18КПН7Ш1В1В — кабельная вилка из серии низкочастотных цилиндрических негерметичных разъёмов 2РМ. Она предназначена для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для объёмного монтажа пайкой во внутренних цепях и может использоваться в условиях УХЛ2.1 с повышенной влажностью до 98% при температуре +40°C и пониженным давлением.

Кабельное исполнение и прямой патрубок с гайкой рассчитаны на неэкранированный кабель. Негерметичное исполнение определяет область применения: соединение внутри блоков, приборов и других изделий, где не требуется полная герметизация разъёма.

Технические характеристики

• Посадочный диаметр корпуса — 18 мм.
• Число штыревых контактов — 7.
• Диаметр контактов — 1 мм.
• Ток на контакт — до 7 А; общий ток — до 40 А.
• Напряжение — до 560–700 В.
• Рабочая частота — до 3 МГц.
• Рабочий диапазон температур — от -60 до +100°C; с учётом перегрева контактов — до +180°C.
• Количество сочленений-расчленений — до 500.
• Наработка — минимум 1000–5000 часов.
• Сопротивление изоляции — не менее 1000.

Указанные параметры относятся к разъёму в целом и определяют его применимость для низкочастотных электрических цепей. Покрытие контактов — серебряное, что обозначено в маркировке буквой В.

Расшифровка обозначения

Маркировка 2РМ18КПН7Ш1В1В расшифровывается следующим образом:

• 2РМ — серия низкочастотных цилиндрических негерметичных разъёмов.
• 18 — размер корпуса, посадочный диаметр 18 мм.
• К — кабельный корпус.
• ПН — прямой патрубок с гайкой для неэкранированного кабеля.
• 7 — число контактов.
• Ш — штыревые контакты, то есть вилка.
• 1 — диаметр контактов 1 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100°C.

Особенности применения и монтажа

Разъём 2РМ18КПН7Ш1В1В относится к кабельным вилкам, поэтому его контакты выполнены штыревыми. Монтаж выполняется пайкой в составе объёмного монтажа. Прямой патрубок с гайкой предназначен для неэкранированного кабеля и обеспечивает механическое крепление кабеля в корпусе вилки.

Благодаря негерметичному исполнению разъём подходит для внутренних цепей, где допустимы условия УХЛ2.1. Заявленная влажность до 98% при +40°C и пониженное давление расширяют область применения по сравнению с обычными условиями эксплуатации. При этом следует учитывать, что производитель в предоставленных данных не указан, а краткое описание из каталога отсутствует.

Артикул товара — 188, категория — 2РМ18. Заполненные характеристики VirtueMart для данной позиции отсутствуют, поэтому описание построено на приведённых выше сведениях о маркировке и параметрах разъёма.
