Назначение и область применения

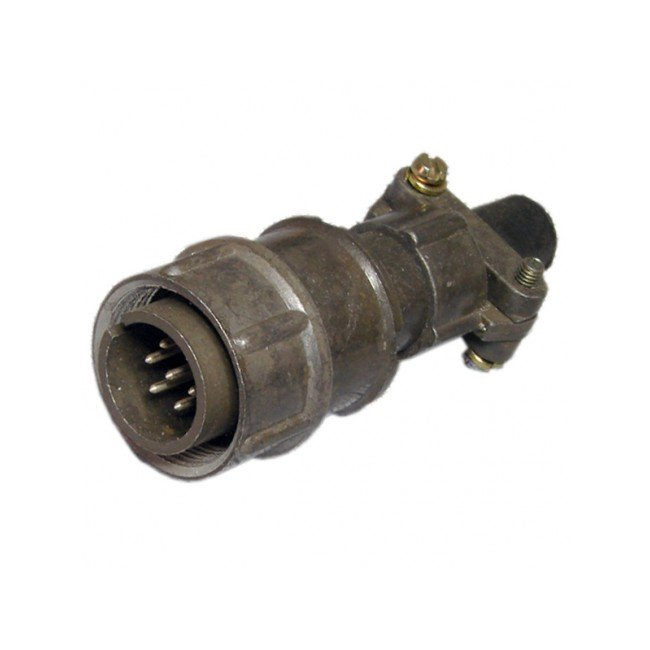

Кабельная вилка 2РМ18КПН7Ш1В1 относится к серии низкочастотных электрических соединителей 2РМ и предназначена для коммутации цепей постоянного и переменного тока в составе приборов, блоков и кабельных жгутов. Изделие рассчитано на работу при напряжении до 560 В, токовой нагрузке до 7 А на каждый контакт и суммарной нагрузке до 40 А на соединитель в целом. Благодаря компактному корпусу с посадочным диаметром 18 мм и семи контактам разъём востребован в измерительной аппаратуре, промышленной электронике, системах управления и других устройствах, где требуется надёжное разъёмное соединение с умеренной плотностью монтажа.

Модель имеет кабельное исполнение: вилка устанавливается непосредственно на кабель, а не на панель прибора. Прямой патрубок корпуса упрощает подвод жгута и фиксацию кабеля, а разборная конструкция с съёмными контактами облегчает монтаж, проверку и замену отдельных элементов при обслуживании.

Технические характеристики

Основные электрические и конструктивные параметры соединителя:

• Количество контактов: 7.
• Диаметр контакта: 1,0 мм.
• Максимальное сечение присоединяемого провода: до 0,5 мм².
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная рабочая частота: до 3 МГц.
• Температурная стойкость: до 100 °C.
• Напряжение цепей: до 560 В постоянного и переменного тока.
• Токовая нагрузка: до 7 А на контакт, до 40 А на соединитель.
• Посадочный диаметр корпуса: 18 мм.
• Покрытие контактов: серебряное.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность электрических параметров соединения. Рабочий частотный диапазон до 3 МГц позволяет применять вилку не только в цепях постоянного тока и низкочастотных сигналах, но и в умеренно высокочастотных схемах, где важна повторяемость характеристик.

Расшифровка маркировки

Обозначение 2РМ18КПН7Ш1В1 содержит информацию об исполнении и ключевых особенностях изделия:

• 2РМ — серия соединителей.
• 18 — условный размер корпуса, посадочный диаметр 18 мм.
• КПН — исполнение кабельной вилки с прямым патрубком.
• 7 — число контактов.
• Ш — вилка, то есть штыревой соединитель.
• 1 — контактный набор под контакты диаметром 1 мм.
• В — серебряное покрытие контактов.

Конструкция и особенности

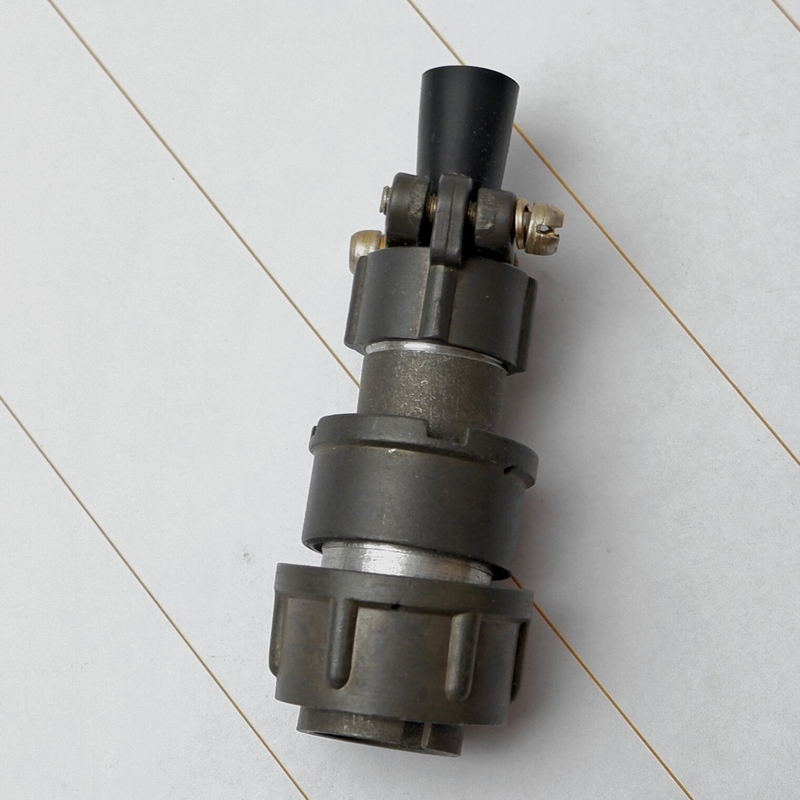

Соединитель состоит из металлического корпуса, изолятора и комплекта штыревых контактов. Корпус с прямым кабельным патрубком обеспечивает механическую защиту мест присоединения проводов и самих контактов в сочленённом состоянии. Изолятор жёстко фиксирует контакты внутри корпуса, исключая их смещение и замыкание между собой при вибрациях и многократных сочленениях.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что особенно важно для соединений, эксплуатируемых в условиях повышенной влажности или длительного хранения. Съёмные контакты позволяют выполнять пайку проводов вне корпуса, что снижает риск повреждения изолятора при монтаже и упрощает замену контактов в процессе ремонта.

Кабельная установка предполагает крепление вилки на конце кабеля или жгута. Прямой патрубок не создаёт дополнительного изгиба кабеля при выводе, что уменьшает механические напряжения в месте заделки. Это особенно удобно при прокладке жгутов в ограниченном пространстве и при частых переподключениях.

Применение

Вилка 2РМ18КПН7Ш1В1 используется как ответная часть к розеткам серии 2РМ с соответствующим количеством контактов и посадочным диаметром 18 мм. Соединитель подходит для кабельных сборок измерительных стендов, лабораторного оборудования, блоков питания, устройств автоматики и промышленной электроники. Максимальное сечение провода до 0,5 мм² позволяет применять многожильные монтажные провода, типичные для низкоточных сигнальных и управляющих цепей.

При выборе ответной части или аналога следует сверять не только число контактов и диаметр корпуса, но и схему расположения контактов, тип покрытия и исполнение патрубка. Близкие по обозначению модификации, например с индексом 2РМТ, относятся к другой серии и могут отличаться по присоединительным размерам и конструктивным элементам.

Приёмка и хранение

Изделие имеет приёмку «5», что подтверждает соответствие техническим условиям и требованиям к качеству для данной категории соединителей. Год выпуска — 90–93. При длительном хранении и эксплуатации следует учитывать, что серебряное покрытие контактов со временем может темнеть, однако это не приводит к существенному ухудшению электрических характеристик при своевременной очистке контактных поверхностей.
