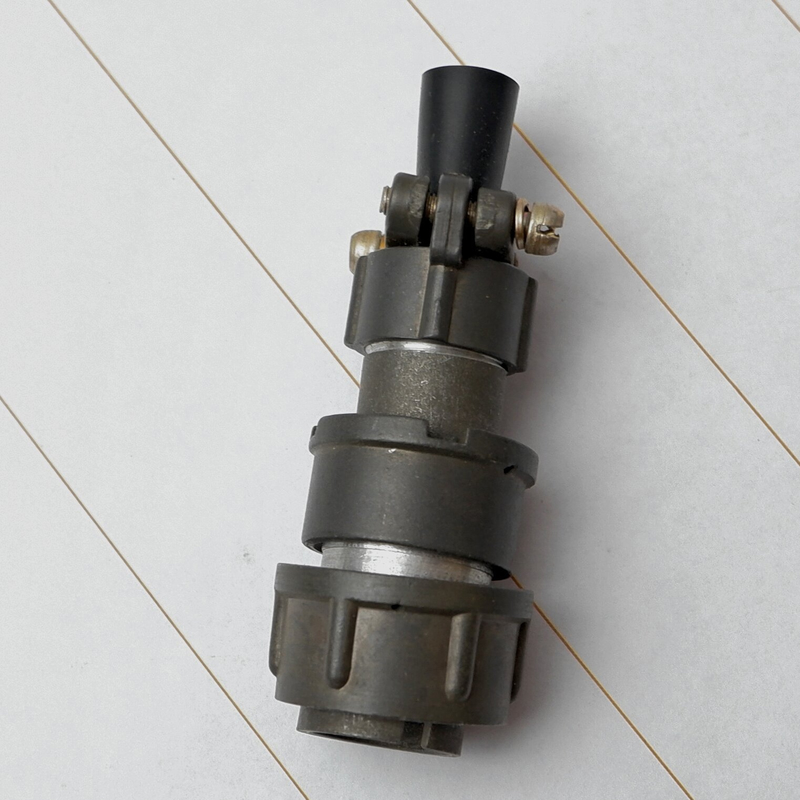

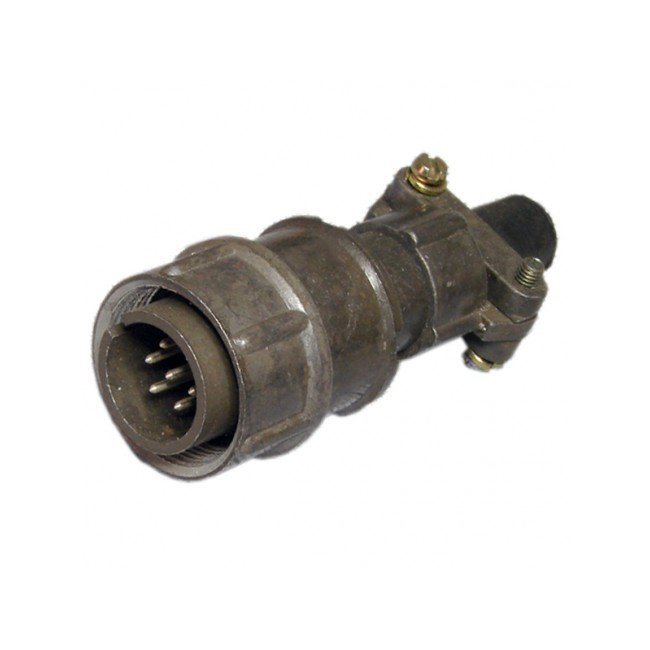

2РМ18КПН7Ш1В1 Вилка кабельная 82-89г «5»

Цена:

1530 ₽

В наличии: 87 шт.

Технические характеристики

2РМ18КПН7Ш1В1 Вилка кабельная

2РМ18КПН7Ш1В1 — это цилиндрический низкочастотный электрический соединитель, кабельная вилка серии 2РМ, предназначенная для подключения к кабельной магистрали и коммутации в цепях постоянного и переменного тока.

Основное назначение

Разъём используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
Предназначен для эксплуатации в наземных стационарных и переносных устройствах, в том числе во всеклиматическом исполнении (климатика У/УХЛ и т.п.).
Обеспечивает соединение и разъединение проводов с приборной частью прибора или оборудования без разрыва цепи при подключённом питании.

Конструкция и исполнение

Кабельная вилка с прямым патрубком и резьбовой фиксацией сочленённого положения.
Корпус диаметром посадочным по ГОСТ — 18 мм , что соответствует типоразмеру 2РМ18.
Количество контактов — 7 извлекаемых штыревых контактов диаметром около 1,0 мм.
Совместимость: работает в паре с соответствующей приборной розеткой того же типоразмера и серии (например, 2РМ18П… с аналогичным кодом посадочного диаметра и количества контактов).

Электрические характеристики

Рабочее напряжение: до 560 В постоянного и переменного тока.
Максимальный ток на один контакт: до 7 А.
Общий допустимый ток для соединения: до 40 А (при равномерной нагрузке контактов).
Емкость между соседними контактами: не более 6 пФ.
Сопротивление контактов: не более 0,005 Ом.
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Условия эксплуатации

Разъём негерметичный , рабочая температура обычно до +100 °С (в зависимости от конкретного исполнения и материалов).
Обеспечивает пылезащищённость контактов и мест подсоединения проводов в сочленённом состоянии.
Поляризация корпуса — одношпоночная , что предотвращает неправильное включение вилки в розетку.

Особенности применения

Применяется в промышленной автоматике, измерительной аппаратуре, радио‑ и телекоммуникационном оборудовании, а также в системах электропитания малой мощности.
Подходит для подключения неэкранированных или кабелей с внешней оплёткой, фиксируемой гайкой на патрубке.

Описание

Назначение и область применения

Разъём 2РМ18КПН7Ш1В1 представляет собой цилиндрический низкочастотный электрический соединитель кабельного типа серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рассчитано на работу в составе наземного стационарного и переносного оборудования. Разъём обеспечивает надёжное разъёмное соединение кабельной магистрали с приборной частью аппаратуры без необходимости разрыва цепи при подключённом питании.

Данная модель востребована в промышленной автоматике, измерительной аппаратуре, радио- и телекоммуникационном оборудовании, а также в системах электропитания малой мощности. Исполнение позволяет применять соединитель во всеклиматических условиях (климатическое исполнение У, УХЛ и аналогичные), что расширяет географию эксплуатации от умеренных широт до районов с холодным климатом.

Конструктивные особенности

Вилка 2РМ18КПН7Ш1В1 выполнена в металлическом корпусе с посадочным диаметром 18 мм, что соответствует типоразмеру 2РМ18. Прямой кабельный патрубок обеспечивает удобный ввод кабеля и фиксацию внешней оплётки гайкой. Сочленение с ответной частью осуществляется резьбовым соединением, а одношпоночная поляризация корпуса исключает неправильное подключение вилки к розетке.

Конструктивно изделие содержит 7 извлекаемых штыревых контактов диаметром около 1,0 мм. Извлекаемая конструкция контактов упрощает монтаж, замену и обслуживание соединения в полевых условиях. Разъём совместим с приборными розетками серии 2РМ18 с аналогичным кодом посадочного диаметра и количеством контактов, например с розетками 2РМ18П соответствующего исполнения.

Электрические параметры

рабочее напряжение: до 560 В постоянного и переменного тока;
максимальный ток на один контакт: до 7 А;
общий допустимый ток для соединения: до 40 А при равномерной нагрузке контактов;
ёмкость между соседними контактами: не более 6 пФ;
сопротивление контактов: не более 0,005 Ом;
сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Приведённые параметры подтверждают пригодность разъёма для ответственных низкочастотных цепей, где важна стабильность контактного соединения и минимальные потери сигнала.

Условия эксплуатации и особенности монтажа

Разъём имеет негерметичное исполнение, при этом в сочленённом состоянии обеспечивается пылезащищённость контактов и мест подсоединения проводов. Рабочая температура достигает +100 °C в зависимости от конкретного исполнения и применяемых материалов. Изделие подходит для подключения как неэкранированных проводов, так и кабелей с внешней оплёткой, которая фиксируется гайкой на патрубке. Год приёмки изделия по данным учёта — 82-89, приёмка «5».
