2РМ18КПН7Ш1В1 — кабельная вилка для надежных многоконтактных соединений

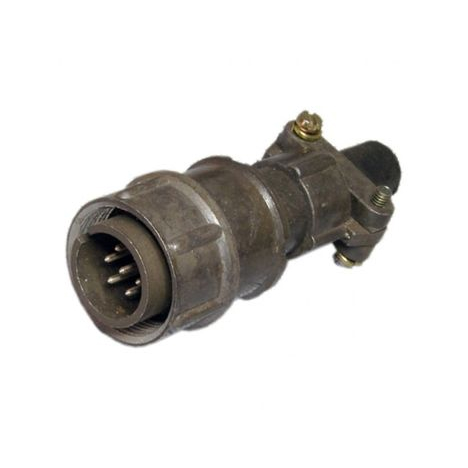

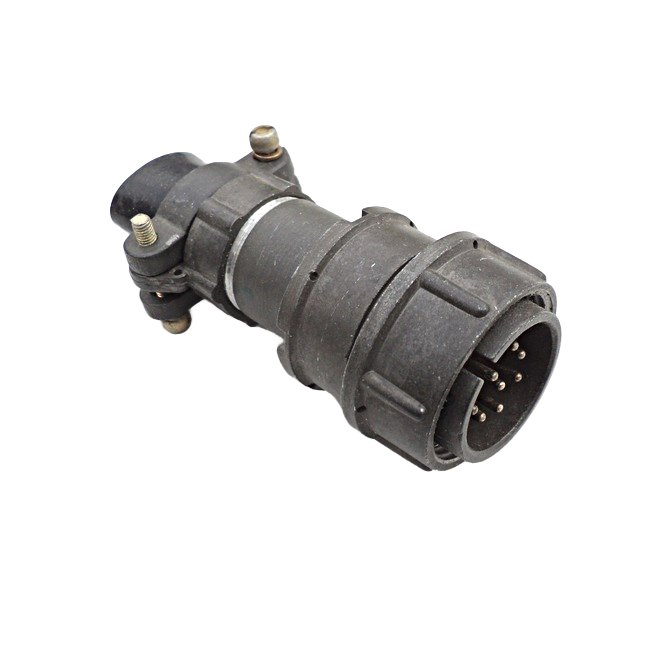

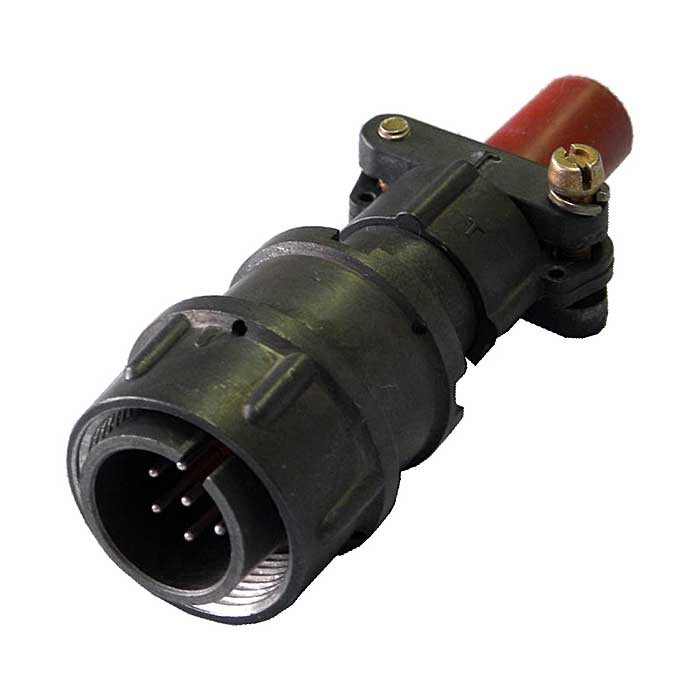

2РМ18КПН7Ш1В1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, выполненный в виде кабельной вилки с прямым патрубком. Разъем используется для формирования разъемных соединений в цепях постоянного и переменного тока, где важны компактность, механическая прочность и устойчивость контакта при эксплуатации оборудования.

Модель относится к негерметичному исполнению и имеет резьбовой механизм фиксации в сочлененном положении. Это позволяет надежно соединять кабельную часть с ответной розеткой и снижать риск самопроизвольного расстыковывания при вибрациях, ударах и перемещении оборудования.

Основные характеристики 2РМ18КПН7Ш1В1

Разъем 2РМ18КПН7Ш1В1 рассчитан на подключение семи электрических цепей. Условный размер корпуса — 18, диаметр штыревых контактов — 1 мм. Контактная группа имеет серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности электрического соединения.

Технические параметры могут зависеть от конкретного исполнения, года выпуска и нормативной документации изготовителя; при проектировании рекомендуется сверять данные с паспортом конкретной партии. Приведенные показатели для исполнения с семью контактами диаметром 1 мм включают до 7 А на контакт и до 40 А суммарно.

Расшифровка маркировки

Маркировка разъема отражает его конструктивные признаки:

• 2РМ — серия цилиндрических малогабаритных низкочастотных соединителей

• 18 — условный размер корпуса

• К — кабельное исполнение корпуса

• П — прямой патрубок

• Н — гайка патрубка для неэкранированного кабеля

• 7 — количество контактов

• Ш — штыревая контактная часть, то есть вилка

• 1 — номер сочетания контактов

• В1 — климатическое и конструктивное исполнение, предусмотренное обозначением изделия

Такая структура маркировки удобна при подборе совместимой ответной части, определении компоновки кабельного ввода и проверке соответствия разъема требованиям схемы подключения.

Где применяется разъем

Разъем 2РМ18КПН7Ш1В1 предназначен для применения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он подходит для внутреннего монтажа и кабельных подключений в промышленном, измерительном, автоматизированном и специализированном электронном оборудовании.

Типичные области использования:

• Системы промышленной автоматики и управления

• Контрольно-измерительное оборудование

• Электротехнические шкафы и стенды

• Кабельные жгуты аппаратуры

• Средства связи и телеметрии

• Источники питания и распределительные устройства

• Оборудование с повышенными требованиями к стойкости соединений

Конструкция разъема обеспечивает эксплуатацию в условиях вибраций и механических воздействий. Для серии указываются испытательные воздействия с синусоидальной вибрацией в диапазоне 1–5000 Гц, а также стойкость к одиночным и многократным ударам.

Особенности монтажа

При подключении 2РМ18КПН7Ш1В1 важно учитывать допустимое сечение подсоединяемого провода — до 0,5 мм² для контактной группы диаметром 1 мм. Не следует превышать номинальный ток отдельного контакта и суммарную нагрузку на соединитель: это помогает избежать локального нагрева, ухудшения контактного сопротивления и снижения ресурса изделия.

Перед установкой рекомендуется проверить:

• Соответствие вилки ответной розетке по серии, размеру корпуса и сочетанию контактов

• Расположение цепей по схеме распайки

• Исправность резьбовой фиксации

• Целостность изолятора и состояние серебряного покрытия контактов

• Надежность закрепления кабеля в прямом патрубке

• Отсутствие повреждений, загрязнений и следов окисления на контактной группе

2РМ18КПН7Ш1В1 — практичное решение для организации семиконтактного кабельного соединения в оборудовании, работающем в широком диапазоне температур и при существенных механических нагрузках.
