Назначение

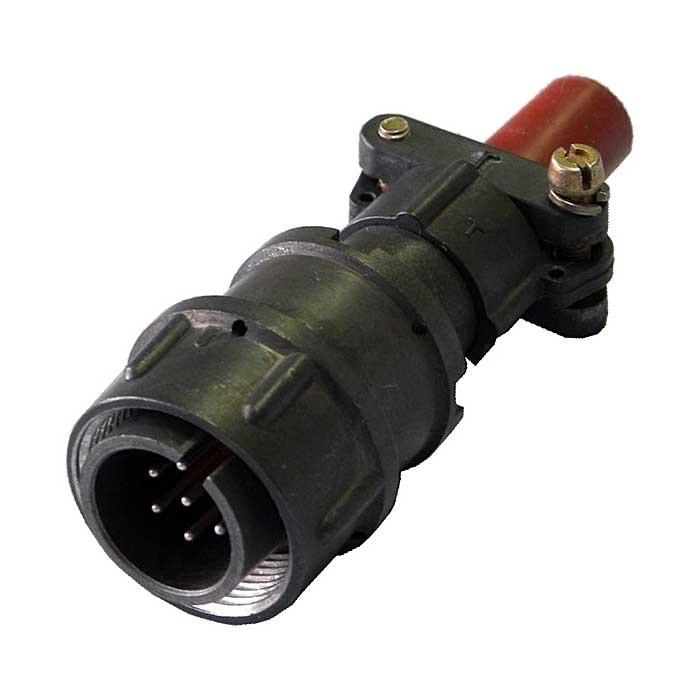

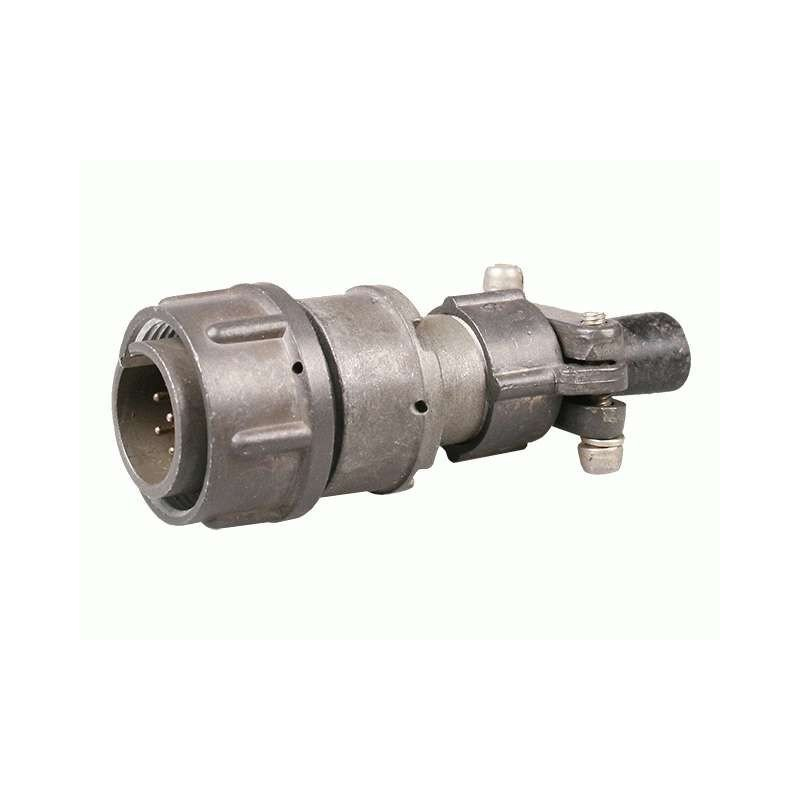

Разъём 2РМ18КПН7Ш1А1 производства «Элекон» — это цилиндрический низкочастотный электрический соединитель серии 2РМ, выполненный в варианте кабельной вилки. Артикул товара — 183, категория — 2РМ18. Изделие предназначено для подключения многожильных кабелей в промышленной и радиоэлектронной аппаратуре, где требуется надёжная коммутация электрических цепей питания и сигналов.

Основное назначение разъёма — соединение и разъединение кабельных линий с ответной розеткой соответствующего типоразмера. Резьбовой способ сочленения обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии внешних нагрузок.

Конструкция и подтверждённые особенности

Разъём имеет семь контактов диаметром 1 мм. Все контакты относятся к одному типоразмеру, что в обозначении соответствует сочетанию «1». Контакты выполнены штыревыми, материал контактов — латунь с серебряным покрытием, которое способствует снижению контактного сопротивления.

• Количество контактов — 7 штук.
• Диаметр контактов — 1 мм.
• Тип контактов — штыревые.
• Материал контактов — латунь.
• Покрытие контактов — серебро.
• Корпус — металлический, из алюминиевого сплава.
• Исполнение корпуса — кабельное, с прямым патрубком и концевой гайкой для неэкранированного кабеля.
• Изолятор — из термореактивной пластмассы, карболита.

Корпус кабельного типа предназначен для ввода и закрепления неэкранированного кабеля. Концевая гайка и прямой патрубок обеспечивают механическую фиксацию кабеля и защиту мест подсоединения проводов. Изолятор из карболита выполняет функцию электрической изоляции токоведущих частей и обладает стойкостью к температурным воздействиям.

Электрические параметры

• Максимальное рабочее напряжение — порядка 560 В переменного тока; в зависимости от технических условий и условий эксплуатации может указываться значение до 700 В.
• Ток на контакт — до примерно 7–36 А в зависимости от конкретного типа 2РМ и технических условий; суммарный ток на разъём обычно составляет до десятков ампер.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1850 В при длительном воздействии.

Механические и климатические особенности

• Способ сочленения с розеткой — резьбовой.
• Ресурс сочленений–расчленений — порядка 500 циклов.
• Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ 2.1 по ГОСТ 15150-69.
• Степень защиты — разъём негерметичный, но в сочленённом состоянии обеспечивает пылезащиту контактов и мест подсоединения проводов.
• Устойчивость к вибрации, ударам и акустическим шумам — до десятков и сотен единиц ускорения в зависимости от режима.

Применение

Разъём 2РМ18КПН7Ш1А1 применяется в промышленной и радиоэлектронной аппаратуре для подключения многожильных кабелей. Благодаря металлическому корпусу, резьбовому сочленению и стойкости к климатическим и механическим воздействиям он может использоваться в составе оборудования, работающего в жёстких условиях эксплуатации.

Указанные характеристики — диапазон температур от минус 60 до плюс 100 градусов Цельсия, климатическое исполнение УХЛ 2.1, устойчивость к вибрации и ударам — делают изделие пригодным для аппаратуры, к которой предъявляются повышенные требования по надёжности. Это типично для военной и промышленной техники, а также для радиоэлектронных систем, где важны стабильный контакт и защита соединения от внешних воздействий.

При монтаже следует учитывать, что разъём рассчитан на неэкранированный кабель и не является герметичным. В сочленённом состоянии он защищает контакты и места подсоединения проводов от пыли. Для обеспечения заявленного ресурса и электрических параметров необходимо использовать ответную розетку соответствующего типоразмера и соблюдать требования технических условий производителя.
