Назначение

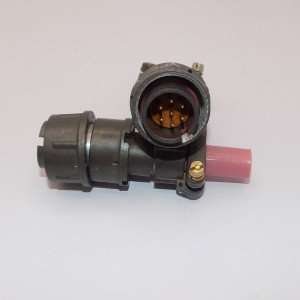

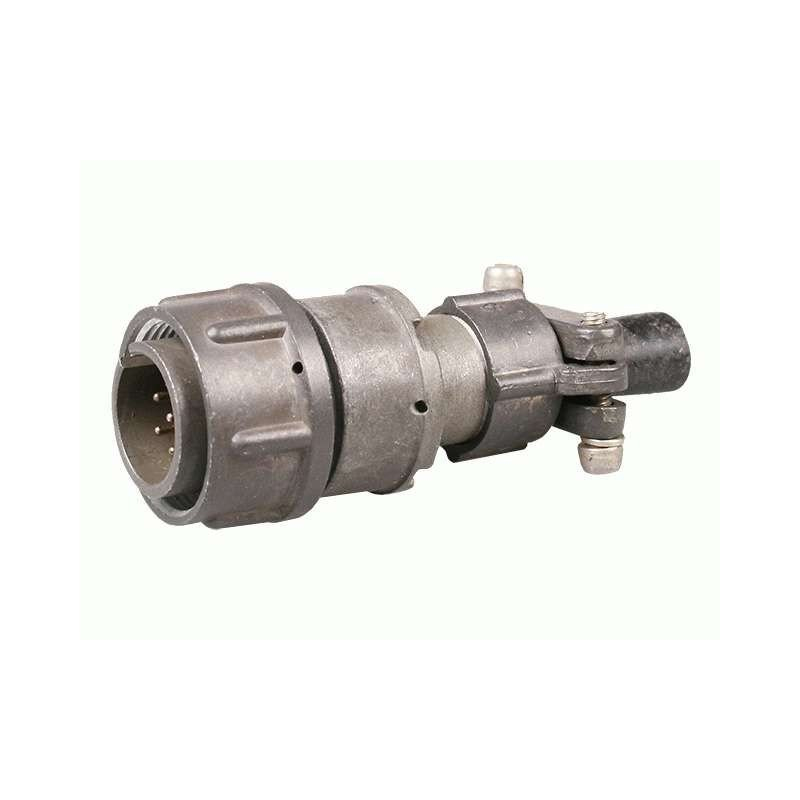

2РМ18КПН7Ш1А1 — цилиндрический низкочастотный разъём кабельного типа серии 2РМ, представленный в категории 2РМ18. Изделие относится к вилкам и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение разъёмного соединения кабеля с ответной частью в составе приборов, промышленного оборудования и других электротехнических устройств, где требуется механическая фиксация и стабильный электрический контакт.

Подтверждённые особенности

Электрические параметры

• Условный размер корпуса — 18 мм.
• Количество контактов — 7.
• Диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 7 А на контакт.
• Сопротивление изоляции — не менее 1000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Рабочая частота цепей — до 3 МГц.

Конструкция и материалы

• Тип изделия — цилиндрический низкочастотный разъём, вилка кабельного типа.
• Корпус выполнен из алюминиевого сплава АЛ-11.
• Изолятор изготовлен из пресс-материала АГ-4.
• Исполнение — негерметичное, с прямым патрубком, обозначенным буквой П.
• Крепление кабеля — гайкой, обозначенной буквой Н.
• Кабель — неэкранированный, обозначение Ш.
• Контакты первого класса, индекс 1А1; сведения о материале покрытия контактов в предоставленном описании не подтверждены.
• Монтаж — объёмный, пайкой, с резьбовой фиксацией.

Условия эксплуатации

• Климатическое исполнение — УХЛ.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Срок службы — до 25 лет.
• Наработка — не менее 5000 часов.
• Число сочленений-расчленений — 500.
• Устойчивость к вибрации — до 5000 Гц.
• Устойчивость к ударам и повышенной влажности — до 98 процентов при плюс 40 градусах Цельсия.

Применение

Разъём применяется для надёжного соединения электрических цепей в приборостроении и промышленном оборудовании. Благодаря цилиндрической конструкции, резьбовой фиксации и стойкости к вибрации, ударам и влажности он подходит для эксплуатации в составе устройств, где требуется стабильная коммутация при воздействии механических и климатических нагрузок. Изделие может использоваться в различных отраслях, включая промышленную автоматику, измерительную технику и другие области, указанные для серии 2РМ.

Сведения о товаре

Название товара — 2РМ18КПН7Ш1А1. Артикул — 184. Категория — 2РМ18. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Дополнительные характеристики в исходных данных не заполнены. Комплектация в исходных сведениях не описана. Гарантийные условия и страна производства не указаны. Все приведённые технические значения соответствуют имеющемуся описанию товара.
