Назначение

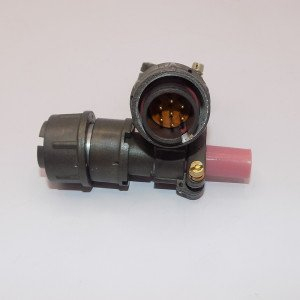

Разъем 2РМ18КПН7Ш1А1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ18 и применяется для коммутации электрических соединений в составе электронных устройств и систем. Основная функция данной кабельной вилки заключается в обеспечении электрического контакта между кабелем и ответной частью разъема.

Разъем относится к негерметичным соединителям. Это означает, что его конструкция не предусматривает полной изоляции контактной группы от внешней среды. Поэтому при монтаже и эксплуатации следует учитывать условия окружающей среды и при необходимости предусматривать дополнительную защиту.

Подтверждённые технические характеристики

Ниже приведены основные параметры, указанные для модели 2РМ18КПН7Ш1А1. Значения характеристик подтверждены в описании товара.

• Количество контактов: 7.
• Тип контактов: штырь.
• Максимальное рабочее напряжение: до 560 В.
• Максимальное напряжение: не более 700 В.
• Сопротивление контактов: не более 0,005 Ом.
• Посадочный диаметр корпуса: 18 мм.
• Вид патрубка: прямой.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.

Перечисленные параметры определяют электрические и механические возможности разъема. В частности, семь штыревых контактов позволяют организовать многопроводное соединение в одном корпусе. Рабочее напряжение до 560 В и максимальное напряжение не более 700 В задают границы допустимого электрического режима. Малое сопротивление контактов, не превышающее 0,005 Ом, способствует снижению потерь на переходном сопротивлении.

Конструктивные особенности

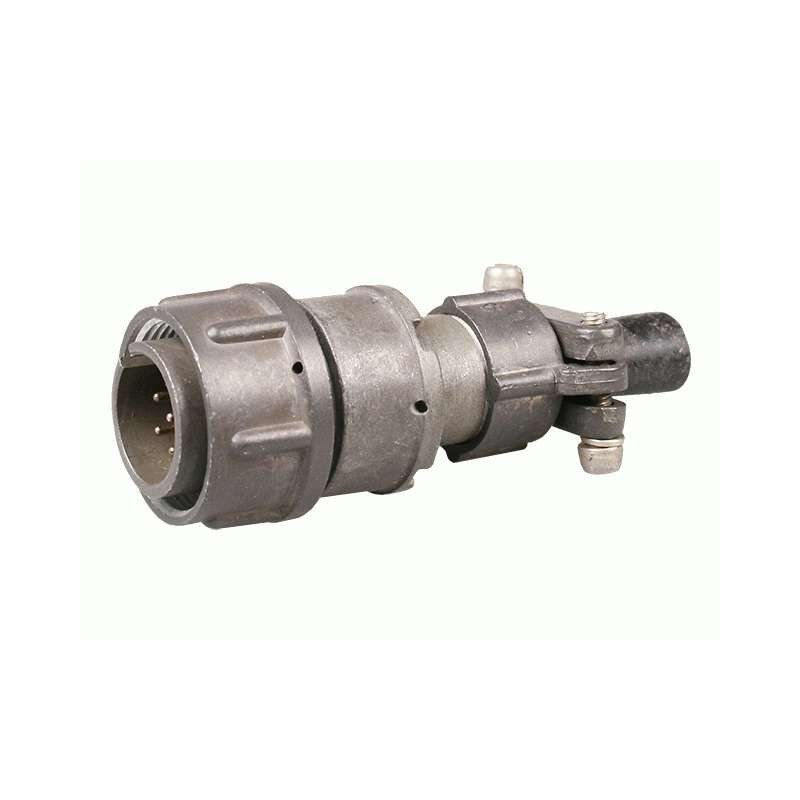

Разъем выполнен в виде кабельной вилки с прямым патрубком. Посадочный диаметр корпуса составляет 18 мм. Контакты имеют штыревой тип, их количество равно семи. Конструкция рассчитана на многократное сочленение и расчленение: заявленный ресурс составляет до 500 циклов. Минимальная наработка установлена на уровне 1000 часов.

Совокупность этих особенностей делает изделие пригодным для применения в тех случаях, когда требуется компактное соединение с фиксированным числом контактов и умеренными требованиями к герметичности. Прямой патрубок упрощает подключение кабеля и ориентирован на стандартные условия монтажа.

Применение

Благодаря своим характеристикам разъем 2РМ18КПН7Ш1А1 широко используется в различных электронных устройствах и системах, где требуется надежное и долговечное соединение. Он может применяться для передачи электрических сигналов и питания в цепях постоянного или переменного тока с частотой до 3 МГц.

Типовые сценарии использования включают подключение кабельных линий к блокам, модулям и приборам, где необходимо обеспечить разъемное соединение на семь контактов. Негерметичное исполнение предполагает эксплуатацию в контролируемых условиях, без прямого воздействия влаги, пыли и агрессивных сред, если не приняты дополнительные меры защиты.

1. Коммутация цепей управления и сигнализации в электронных блоках.
2. Подключение кабелей к устройствам с ответными разъемами категории 2РМ18.
3. Организация многопроводных соединений в приборах и системах, рассчитанных на рабочее напряжение до 560 В.
4. Использование в составе оборудования, где допустим ресурс до 500 сочленений-расчленений и минимальная наработка 1000 часов.

При выборе данного разъема следует учитывать его негерметичное исполнение, количество контактов, тип контактов и предельные электрические параметры. Артикул товара — 181. Изделие относится к категории 2РМ18. Производитель в предоставленных данных не указан.
