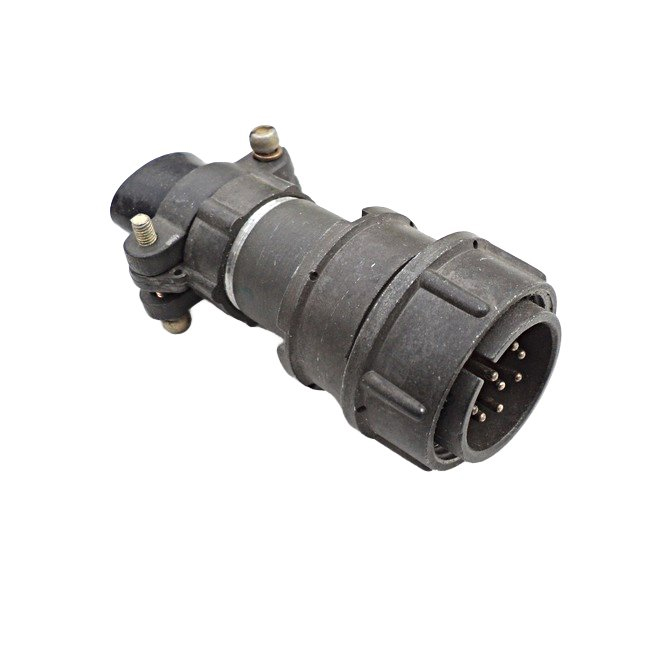

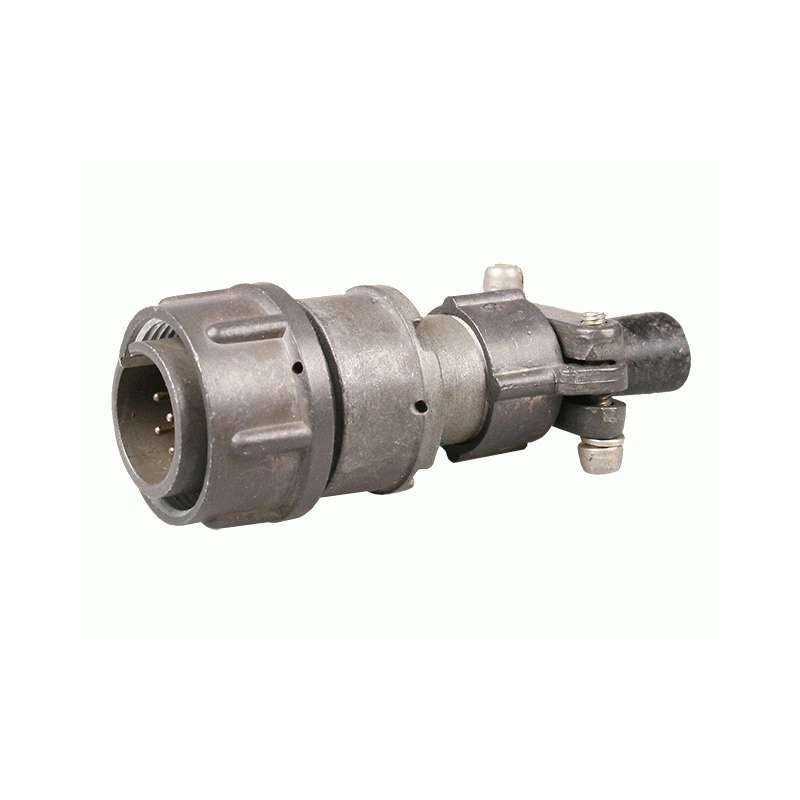

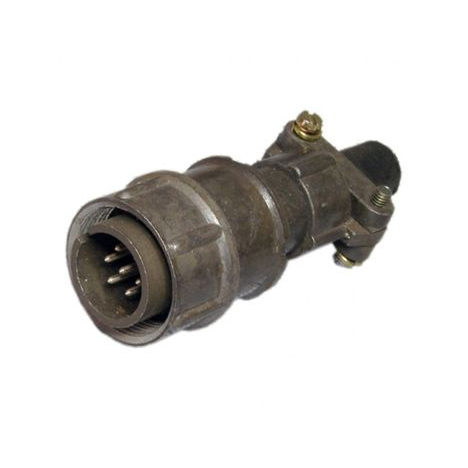

2РМ18КПН7Ш1 — это цилиндрический низкочастотный негерметичный разъём серии 2РМ, предназначенный для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Это кабельная вилка (Ш — штыревой тип) с 7 контактами диаметром 1 мм, посадочным диаметром корпуса 18 мм и прямым патрубком. Максимальное рабочее напряжение достигает 560–700 В, ток на контакт — до 7 А (общий до 40 А), сопротивление изоляции — не менее 1000–5000 МОм. +3

Условия эксплуатации

Разъём рассчитан на температуру от -60 до +100°C (с учётом перегрева контактов до +180°C), количество сочленений-расчленений — до 500, минимальная наработка — 1000–5000 часов, срок сохраняемости — 15–25 лет. Климатическое исполнение — УХЛ2.1, подходит для условий повышенной влажности (до 98% при +40°C) и атмосферного давления.

Расшифровка маркировки

• 2РМ — серия соединителей.

• 18 — диаметр посадочного отверстия.

• КПН — кабельный корпус, прямой патрубок, неэкранированный кабель.

• 7 — число контактов.

• Ш — вилка.

• 1 — диаметр контактов 1 мм.

• Последние символы (например, В1) обозначают покрытие серебром и теплостойкость 100°C.​
