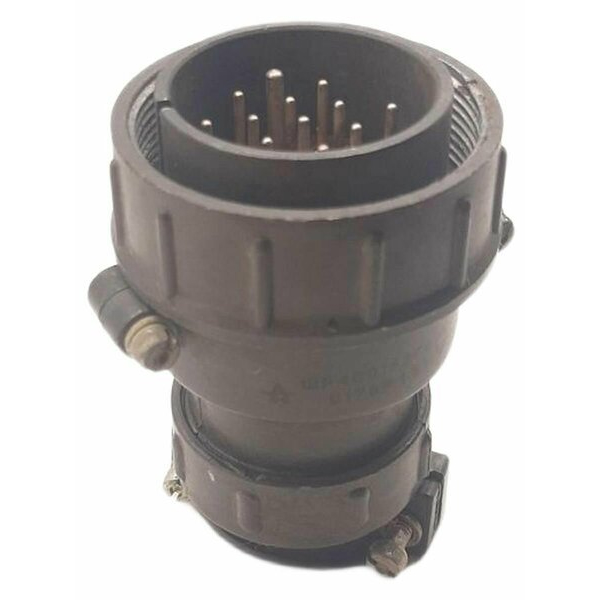

Назначение соединителя 2РМ18КПН7Г1В1Л

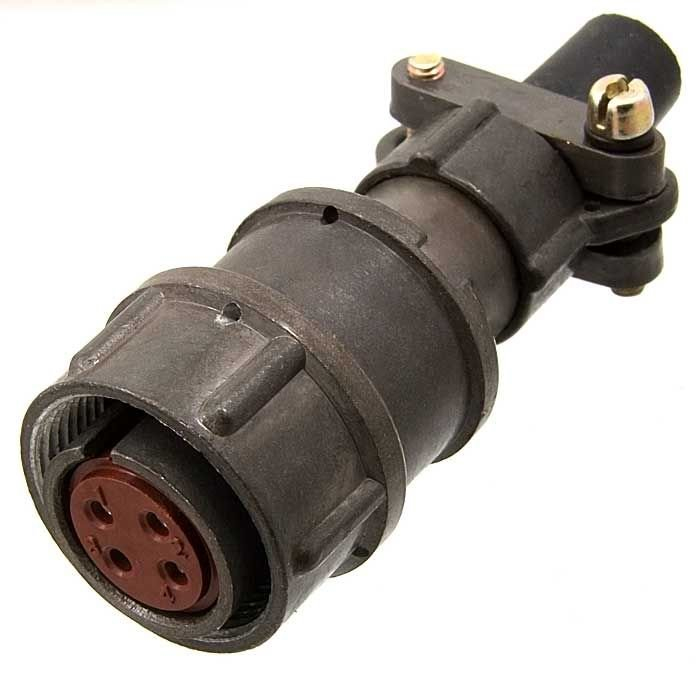

2РМ18КПН7Г1В1Л — кабельная розетка серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется разъёмное соединение кабеля с ответной частью.

Розетка рассчитана на рабочее напряжение не более 560 В, максимальную токовую нагрузку на одиночный контакт не более 7 А и общую токовую нагрузку не более 40 А. Сочленение с вилкой выполняется резьбовым способом, что обеспечивает механическую фиксацию и сохранение электрического контакта при вибрационных и ударных воздействиях.

Подтверждённые технические характеристики

• Тип соединителя: негерметичный, климатическое исполнение УХЛ; в описаниях также указывается УХЛ2.1 по ГОСТ 15150-69.
• Количество контактов: 7.
• Рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 7 А.
• Общая токовая нагрузка: не более 40 А.
• Сопротивление контактов: не более 0,005 Ом.
• Материал и покрытие контактов: золото, серебро или палладий; в одном из описаний указано покрытие серебром.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.

Конструктивные особенности и монтаж

Корпус соединителя кабельный, патрубок прямой, гайка патрубка предназначена для неэкранированного кабеля. Поляризация корпусов одношпоночная, что исключает неправильное взаимное расположение частей при сочленении. Монтаж объёмный, присоединение проводников выполняется пайкой или обжимкой.

Структура условного обозначения

1. 2РМ — тип соединителя.
2. 18 — условный размер корпуса.
3. К — кабельный вид корпуса.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 7 — количество контактов.
7. Г — часть соединителя, розетка.
8. 1 — обозначение сочетания контактов.

Полная расшифровка завершающих знаков обозначения в имеющихся данных не приводится.

Ресурс, хранение и условия эксплуатации

Минимальная наработка соединителя составляет не менее 1000 часов, максимальное количество сочленений-расчленений — 500 раз. Гарантийный срок хранения — 15 лет. Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и предназначено для эксплуатации в составе аппаратуры, работающей с неэкранированными кабелями.

Производитель в предоставленных данных не указан, комплектация и страна производства не приводятся. Сведения о соответствии дополнительным стандартам, кроме указания климатического исполнения, в исходных данных отсутствуют.
