Назначение и область применения

Кабельная розетка 2РМ18КПН7Г1В1 представляет собой электрический соединитель промышленного назначения, предназначенный для коммутации цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие относится к серии негерметичных цилиндрических разъёмов 2РМ и применяется в приборных, аппаратных и кабельных сборках, где требуется разъёмное подключение экранированных или неэкранированных кабелей. Розетка рассчитана на установку на кабельный вывод и обеспечивает надёжный электрический контакт с ответной вилкой соответствующего типоразмера.

Устройство востребовано в радиоэлектронной аппаратуре, измерительных комплексах, промышленной автоматике и стендовом оборудовании. Благодаря одношпоночной поляризации корпусов исключается неправильная стыковка соединителя, что особенно важно при обслуживании многоканальных систем. Конструкция с прямым патрубком упрощает монтаж кабеля и делает розетку удобной для применения в ограниченном пространстве.

Конструктивные особенности и технические параметры

Корпус розетки выполнен с посадочным диаметром 18 мм и оснащён резьбовым механизмом соединения, обеспечивающим плотную фиксацию ответной части. Изделие содержит 7 извлекаемых гнездовых контактов диаметром 1,0 мм, что позволяет обслуживать контактную группу без замены всего корпуса. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию в условиях умеренного и холодного климата при температуре до 100 градусов Цельсия, включая размещение под навесом и в помещениях с нерегулируемым микроклиматом.

Ключевые электрические характеристики:

• Количество контактов — 7 шт., извлекаемые гнездовые контакты диаметром 1,0 мм.
• Номинальный ток на один контакт — до 7 А.
• Суммарная токовая нагрузка на соединитель — до 40 А.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Максимальная рабочая частота — 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Переходное сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.

Разъём сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне от 1 до 5000 Гц, механических ударов с ускорением до 5000 м/с² и линейного ускорения до 2000 м/с². Такие параметры подтверждают пригодность розетки для установки в аппаратуру, подверженную динамическим воздействиям при транспортировке и эксплуатации.

Совместимость и особенности монтажа

Розетка 2РМ18КПН7Г1В1 совместима с ответными кабельными и приборными вилками серии 2РМ, имеющими соответствующий посадочный диаметр, количество контактов и поляризацию корпусов. Резьбовой способ сочленения гарантирует стабильность соединения при вибрациях и предотвращает самопроизвольное расстыковывание. Прямой кабельный патрубок ориентирован вдоль оси разъёма, что облегчает прокладку жгута и разводку проводников внутри корпуса.

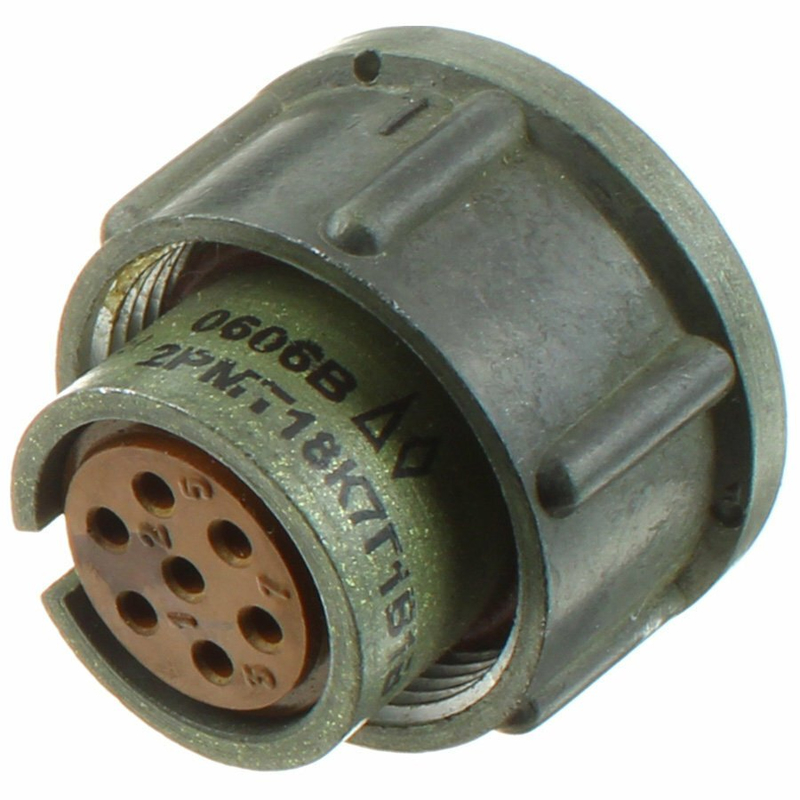

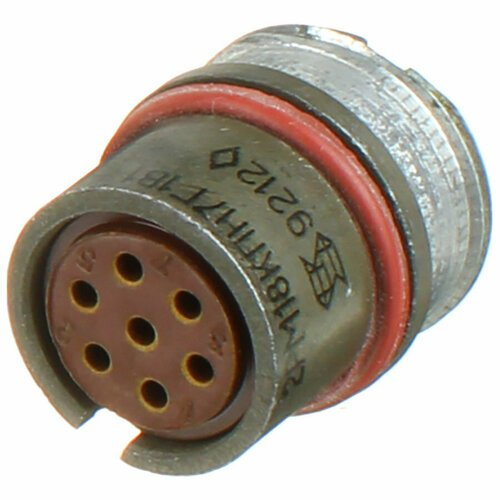

Конструкция с извлекаемыми контактами позволяет выполнять пайку проводников вне корпуса, а затем фиксировать контакты в изоляторе. Такое решение сокращает время монтажа и снижает риск повреждения соседних цепей при ремонте. Изделие поставляется без ответной части и кабеля. Внешний вид типичного представителя серии — круглый корпус тёмного цвета с металлическими элементами крепления и маркировкой производителя.

Для стабильной работы рекомендуется соблюдать указанные предельные токовые и частотные характеристики, а также обеспечивать чистоту контактных поверхностей перед каждой стыковкой. Применение розетки в цепях с параметрами, не превышающими паспортные значения, обеспечивает длительный срок службы без деградации электрических характеристик.
