Назначение

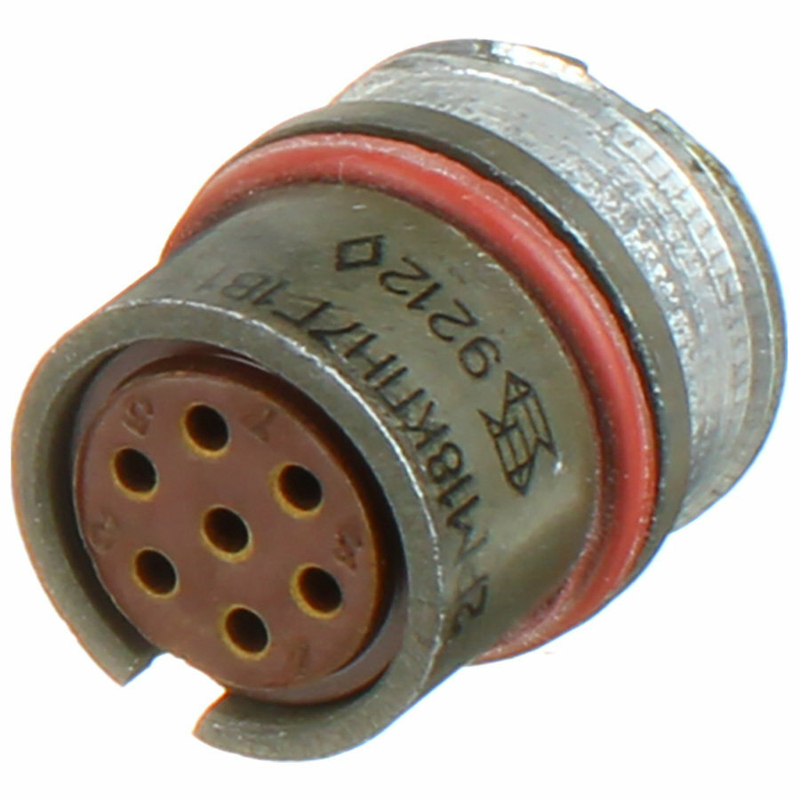

Соединитель 2РМ18КПН7Г1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем. Он предназначен для работы в радиоэлектронной и радиотехнической аппаратуре и применяется как соединитель общего назначения. Изделие обеспечивает электрическое соединение цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Конструкция соединителя включает кабельный корпус с условным размером 18 мм, прямой патрубок и гайку для неэкранированного кабеля. Сочленение выполняется резьбовым способом. Такое исполнение позволяет использовать разъем в составе кабельных сборок и блоков, где требуется надежное механическое крепление и стабильный электрический контакт.

Подтверждённые особенности

Маркировка 2РМ18КПН7Г1В1 содержит следующие подтверждённые характеристики:

• Тип соединителя: 2РМ — низкочастотный цилиндрический негерметичный.
• Условный размер корпуса: 18 мм.
• Тип корпуса: К — кабельный.
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Количество контактов: 7.
• Вид соединителя: Г — розетка.
• Сочетание контактов: 1 — все контакты диаметром 1,0 мм.
• Покрытие контактов: В — серебро.

Электрические параметры

• Максимальное рабочее напряжение: до 560 В.
• Максимальная токовая нагрузка на контакт: до 7 А.
• Общая токовая нагрузка на соединитель: до 40 А.
• Рабочая частота: до 3 МГц.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Условия эксплуатации

Соединитель рассчитан на работу при температуре окружающей среды от -60 до +100 °С. Он может быть установлен как внутри, так и снаружи в различных климатических условиях. Тип исполнения — негерметичный.

Применение и монтаж

Соединитель 2РМ18КПН7Г1В1 применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он используется в радиотехнических устройствах, где требуется низкочастотная передача сигналов и питающих напряжений. Семь контактов диаметром 1,0 мм с серебряным покрытием обеспечивают сопротивление контактов не более 5 мОм.

Метод монтажа — обжимка или пайка, в зависимости от конкретных требований. Выбор способа подключения определяется конструкцией кабеля, типом провода и условиями эксплуатации. Розетка с кабельным корпусом и прямым патрубком удобна для подключения неэкранированного кабеля.

Основные сведения

1. Название: 2РМ18КПН7Г1В1.
2. Артикул: 176.
3. Категория: 2РМ18.
4. Производитель: не указано.

Изделие относится к категории 2РМ18. Производитель в предоставленных данных не указан. Соединитель имеет резьбовое сочленение и предназначен для использования в составе радиоэлектронной и радиотехнической аппаратуры.
