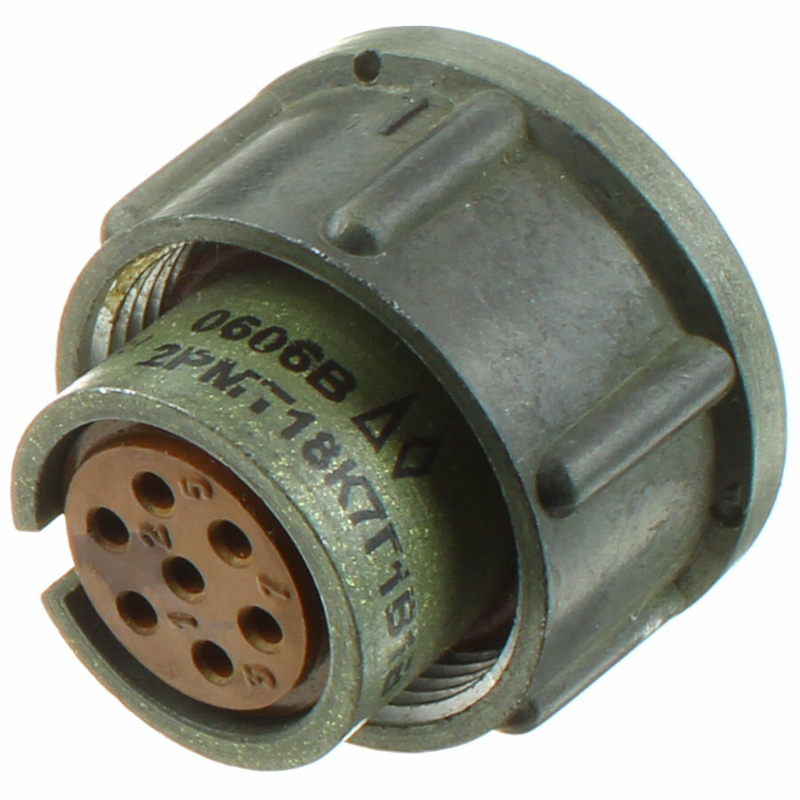

2РМ18КПН7Г1В1 — кабельная розетка серии 2РМ для надёжных электрических соединений

Разъём 2РМ18КПН7Г1В1 представляет собой малогабаритную цилиндрическую низкочастотную кабельную розетку, рассчитанную на применение в цепях постоянного и переменного тока. Конструкция изделия ориентирована на создание устойчивого многоконтактного соединения в оборудовании, где важны механическая прочность, вибростойкость и стабильные электрические параметры.

Модель относится к распространённой серии разъёмов 2РМ и имеет кабельное исполнение с прямым патрубком. Резьбовой способ сочленения обеспечивает фиксированное соединение ответных частей и помогает предотвратить случайное разъединение при вибрации, ударах или перемещении кабеля. Серия применяется в промышленной автоматике, измерительной технике, системах управления, приборостроении, электротехнических шкафах, транспортном и специальном оборудовании.

Расшифровка маркировки 2РМ18КПН7Г1В1

Маркировка содержит основные сведения о конструктивном исполнении разъёма:

Таким образом, 2РМ18КПН7Г1В1 — это семиконтактная негерметичная кабельная розетка с прямым патрубком и контактами диаметром 1 мм. Для ответного соединения подбирают совместимую вилку серии 2РМ с тем же условным размером корпуса, числом контактов и схемой их расположения.

Основные технические параметры

Ключевые характеристики 2РМ18КПН7Г1В1 определяют возможность использования разъёма в силовых, сигнальных и комбинированных низкочастотных цепях:

• Количество контактов — 7.

• Диаметр каждого контакта — 1,0 мм.

• Номинальная токовая нагрузка — до 7 А на отдельный контакт.

• Допустимая суммарная нагрузка на соединитель — до 40 А.

• Рабочее напряжение — до 560 В для постоянного тока или амплитудного значения переменного напряжения.

• Частота переменного тока — до 3 МГц.

• Сопротивление одного контакта — не более 0,005 Ом.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Сечение присоединяемого проводника — до 0,5 мм².

• Рабочий температурный диапазон — от −60 до +100 °C.

• Расчётное число сочленений и расчленений — не менее 500.

• Минимальный срок сохраняемости — 15 лет при соблюдении требований хранения и эксплуатации.

Конструктивные особенности

Корпус разъёма выполнен из алюминиевого сплава, что сочетает малую массу с достаточной механической жёсткостью. Контактная группа размещается в изоляционной вставке, а серебряное покрытие контактов способствует снижению переходного сопротивления и сохранению качества электрического контакта при многократных подключениях.

Прямой патрубок удобен для линейного вывода кабеля из корпуса разъёма. Исполнение с гайкой типа «Н» рассчитано на неэкранированный кабель. Если в проекте требуется подключение экранированной линии, необходимо использовать исполнение разъёма с соответствующей конструкцией патрубка и кабельного ввода.

Резьбовое сочленение и одношпоночная поляризация исключают неправильную ориентацию при соединении ответных частей. Это особенно важно в оборудовании с ограниченным монтажным пространством, при техническом обслуживании и при повторяющихся циклах подключения.

Где применяется разъём 2РМ18КПН7Г1В1

Кабельная розетка 2РМ18КПН7Г1В1 подходит для формирования разъёмных соединений между жгутами, кабелями, приборами и функциональными блоками. Типичные области применения:

• Промышленные системы управления и автоматики.

• Контрольно-измерительные приборы и испытательные комплексы.

• Электронные блоки станков и технологического оборудования.

• Системы телемеханики, сигнализации и связи.

• Электрошкафы, распределительные устройства и кабельные сборки.

• Транспортная, специальная и приборная техника.

• Оборудование, работающее при вибрации, ускорениях и температурных перепадах.

Разъёмы серии 2РМ рассчитаны на воздействие синусоидальной вибрации в диапазоне 1–5000 Гц, а также на механические удары и линейные ускорения, поэтому могут применяться в условиях, где стандартные бытовые соединители недостаточно надёжны.

Что учитывать при подборе

При включении 2РМ18КПН7Г1В1 в состав кабельной сборки необходимо проверить соответствие ответной части по серии, размеру корпуса, числу контактов, контактной формуле и взаимному расположению ключей. Также важно учитывать тип кабеля: данное исполнение предназначено для неэкранированных линий.

Не следует применять разъём как герметичный ввод: обозначение «Н» указывает на негерметичное исполнение. Для эксплуатации во влажной среде, при прямом воздействии воды, пыли или агрессивных сред требуется дополнительная защита соединения либо использование разъёмов с подходящей степенью герметизации.

2РМ18КПН7Г1В1 — практичное решение для семиконтактных кабельных соединений, где требуются компактные габариты, надёжная резьбовая фиксация, токовая нагрузка до 7 А на контакт и работа в широком диапазоне температур.
