2РМ18КПН7Г1В1: кабельная розетка серии 2РМ для надежных электрических соединений

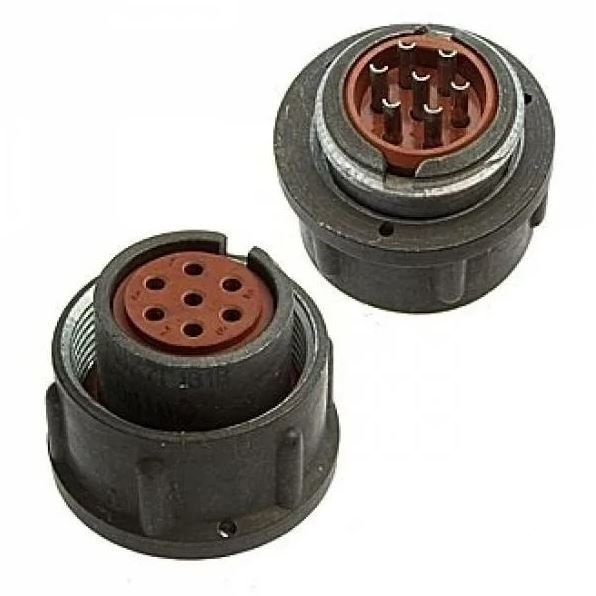

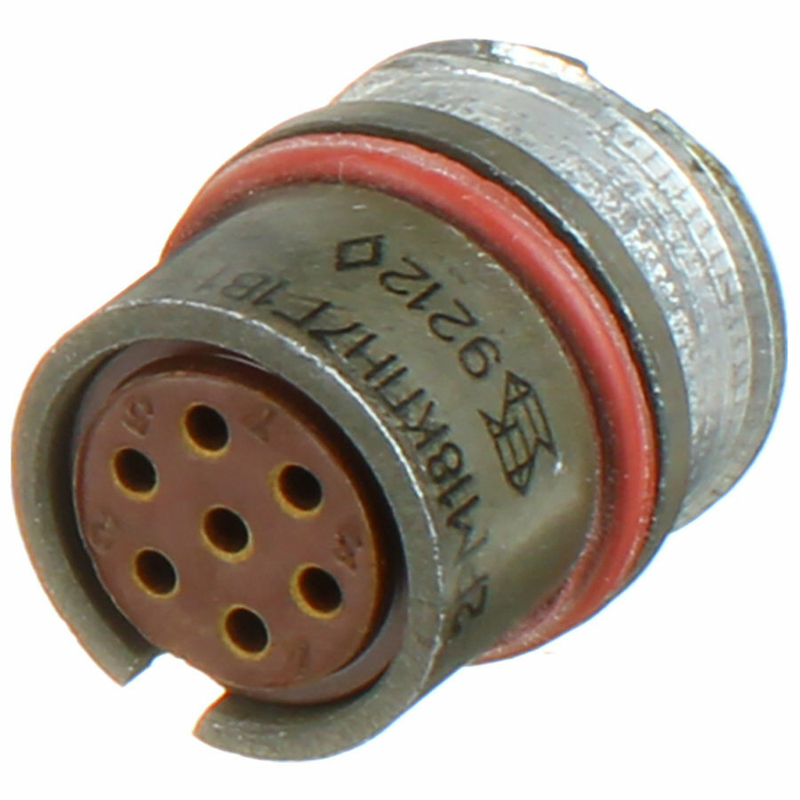

2РМ18КПН7Г1В1 — цилиндрический низкочастотный негерметичный соединитель серии 2РМ, выполненный в виде кабельной розетки с прямым патрубком. Разъем рассчитан на формирование устойчивого разъемного соединения в цепях постоянного и переменного тока, включая оборудование с повышенными требованиями к механической прочности и климатической стойкости.

Основные характеристики 2РМ18КПН7Г1В1

Маркировка 2РМ18КПН7Г1В1 указывает на конструктивное исполнение соединителя:

• Серия 2РМ — цилиндрические низкочастотные разъемы.

• 18 — условный размер корпуса и посадочный диаметр 18 мм.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 7 — семиконтактное исполнение.

• Г1 — сочетание контактов с диаметром 1 мм.

• В1 — вариант исполнения с серебряным покрытием контактов.

Разъем оснащается семью извлекаемыми контактами диаметром 1,0 мм. Соединение выполняют объемным монтажом с пайкой, что позволяет надежно закрепить проводники и использовать изделие в составе кабельных сборок.

Электрические параметры

Кабельная розетка 2РМ18КПН7Г1В1 применяется в электрических цепях с рабочим напряжением до 560 В. Допустимая нагрузка на один контакт составляет до 7 А, а суммарная нагрузка на соединитель — до 40 А. Сопротивление контакта не превышает 0,005 Ом, а сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

Соединители серии 2РМ предназначены для работы в цепях постоянного и переменного тока частотой до 3 МГц. Это делает 2РМ18КПН7Г1В1 подходящим решением для передачи питания и управляющих сигналов в промышленной, измерительной, приборной и специальной аппаратуре.

Конструкция и эксплуатация

Разъем 2РМ18КПН7Г1В1 имеет резьбовое сочленение, которое помогает предотвратить случайное рассоединение при вибрации, ударах и перемещении кабеля. Одношпоночная поляризация корпуса исключает неправильную ориентацию при подключении ответной части.

Рабочий температурный диапазон составляет от −60 до +100 °C. Соединитель также рассчитан на воздействие синусоидальной вибрации в диапазоне 1–5000 Гц, механических ударов и повышенной влажности. Заявленная минимальная наработка — 1000 часов, ресурс сочленений и расчленений — до 500 циклов, а сохраняемость — не менее 15 лет.

Где применяется 2РМ18КПН7Г1В1

Кабельный разъем 2РМ18КПН7Г1В1 используют там, где необходимо обеспечить компактное, разборное и механически устойчивое многоконтактное соединение. Типичные области применения:

• Системы автоматики и управления.

• Контрольно-измерительные приборы.

• Промышленное оборудование.

• Электрошкафы и кабельные жгуты.

• Источники питания и распределительные устройства.

• Транспортная, авиационная и специальная техника.

• Испытательные стенды и лабораторное оборудование.

Например, в шкафу управления 2РМ18КПН7Г1В1 может использоваться для быстрого подключения внешнего кабеля, по которому передаются питание исполнительного механизма и сигналы от датчиков. Семь контактов позволяют объединить несколько цепей в одном разъемном узле.

Преимущества разъема

2РМ18КПН7Г1В1 сочетает компактный корпус, семиконтактную компоновку и прочное резьбовое соединение. Прямой патрубок удобен при монтаже кабеля в условиях ограниченного пространства, а серебряное покрытие контактов способствует сохранению хороших электрических характеристик соединения.

При подборе ответной части важно учитывать тип корпуса, схему расположения контактов, поляризацию, способ монтажа и условия эксплуатации. Корректное сочетание кабельной розетки 2РМ18КПН7Г1В1 с совместимой вилкой обеспечивает надежность электрического соединения и стабильную работу оборудования.
