2РМ18КПН7Г1В: надёжное кабельное соединение для промышленной электроники

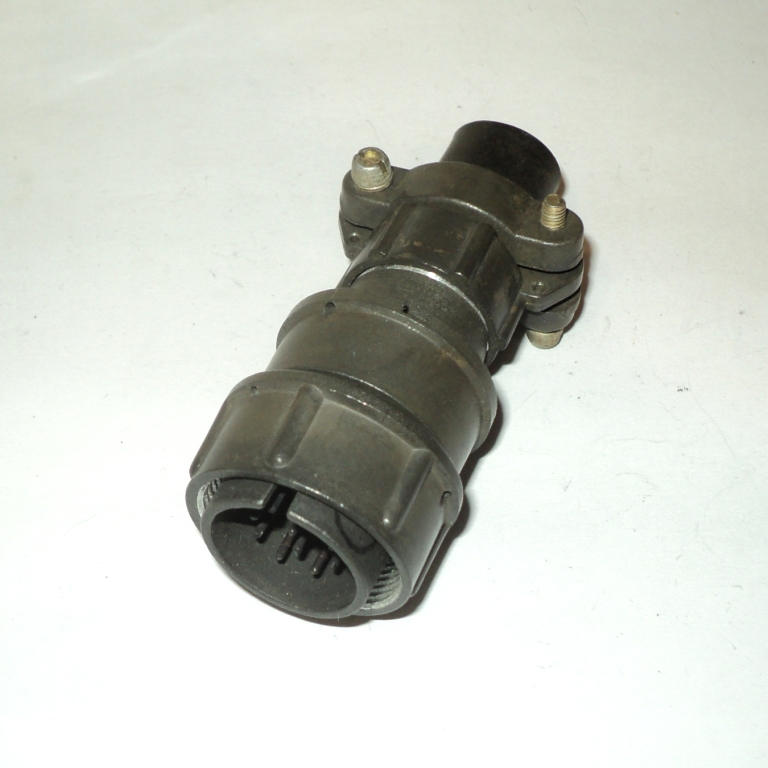

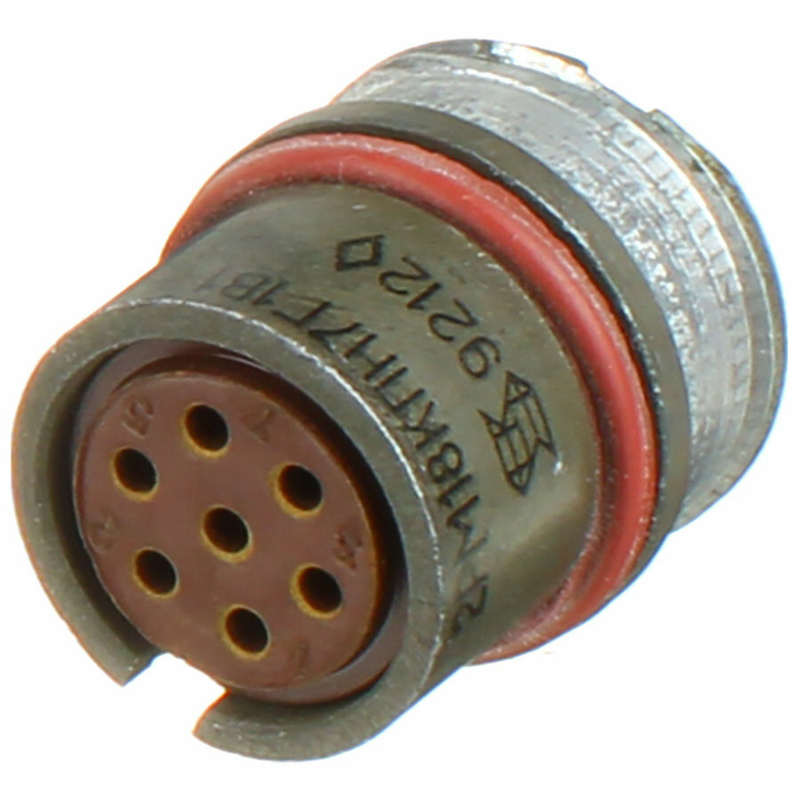

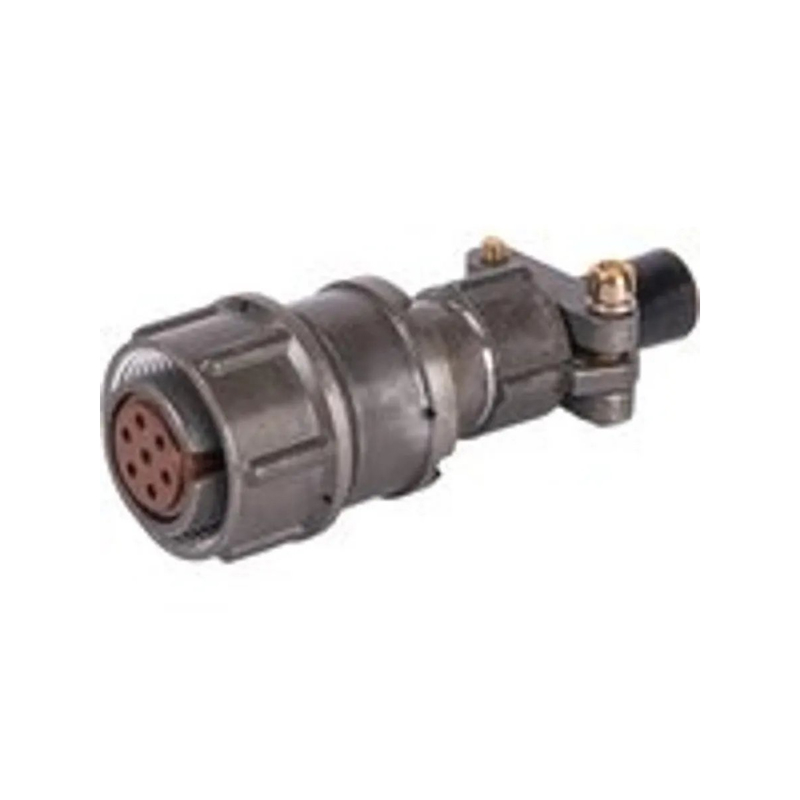

Разъём 2РМ18КПН7Г1В относится к серии цилиндрических низкочастотных соединителей 2РМ и предназначен для создания разъёмных электрических соединений в аппаратуре, приборах и кабельных сборках. Это кабельная розетка с прямым патрубком, рассчитанная на подключение семи электрических цепей и резьбовое сочленение с ответной частью.

Конструкция и назначение

Модель 2РМ18КПН7Г1В выполнена в корпусе условного размера 18. Конструктивно она предназначена для монтажа на кабель и обеспечивает удобное подключение проводников с последующей фиксацией соединителя резьбовым способом.

Основные особенности исполнения:

• 7 контактов диаметром 1 мм;

• кабельный корпус;

• прямой патрубок;

• исполнение для неэкранированного кабеля;

• резьбовое соединение;

• одношпоночная поляризация корпуса;

• серебряное покрытие контактных элементов;

• навесной монтаж с пайкой проводников.

Сочетание этих параметров позволяет использовать разъём 2РМ18КПН7Г1В там, где важны стабильный электрический контакт, защита от случайного неправильного соединения и механическая фиксация кабельной части. По данным технических описаний серии, вариант с индексом 7Г1 рассчитан на семь контактов, а предельная токовая нагрузка составляет до 7 А на контакт и до 40 А суммарно на соединитель.

Технические характеристики 2РМ18КПН7Г1В

Серебрение контактов способствует снижению переходного сопротивления и поддержанию устойчивой проводимости в процессе эксплуатации. Указанное сопротивление контакта — не более 0,005 Ом — особенно важно для цепей питания, управления и передачи сигналов, где нежелательны потери напряжения и нестабильность контакта.

Расшифровка маркировки

Маркировка 2РМ18КПН7Г1В отражает ключевые конструктивные признаки изделия:

• 2РМ — серия малогабаритных цилиндрических низкочастотных разъёмов;

• 18 — условный размер корпуса;

• К — кабельное исполнение;

• П — прямой патрубок;

• Н — исполнение патрубка для неэкранированного кабеля;

• 7 — количество контактов;

• Г1 — сочетание и расположение контактной группы;

• В — вариант покрытия контактов, связанный с серебрением.

Такая система обозначений помогает точно сопоставить разъём с ответной частью, определить тип кабельного ввода и подобрать исполнение, соответствующее требованиям конкретного оборудования.

Где применяется разъём

Кабельная розетка 2РМ18КПН7Г1В может применяться в различных видах электротехнической и промышленной аппаратуры:

• системах управления и автоматики;

• измерительных приборах;

• источниках и блоках питания;

• шкафах управления;

• стендовом и испытательном оборудовании;

• телемеханических комплексах;

• приборостроительных устройствах;

• кабельных жгутах и межблочных соединениях.

Резьбовая фиксация делает соединение более устойчивым к вибрации и механическим воздействиям по сравнению с простыми штекерными контактами. Для серии 2РМ указываются стойкость к синусоидальной вибрации в диапазоне 1–5000 Гц, а также ресурс до 500 циклов сочленения и расчленения.

На что обратить внимание при использовании

Перед монтажом 2РМ18КПН7Г1В важно проверить совместимость с ответной частью по серии, размеру корпуса, количеству контактов и схеме их расположения. Также необходимо учитывать, что это негерметичное исполнение: при эксплуатации во влажной, запылённой или химически активной среде следует предусмотреть соответствующую защиту корпуса, кабельного ввода и места соединения.

При подключении проводов рекомендуется соблюдать нумерацию контактов, использовать проводники подходящего сечения и контролировать качество пайки. Для контактов диаметром 1 мм указывают подключение провода сечением до 0,5 мм².

2РМ18КПН7Г1В — практичное решение для построения разъёмных многоконтактных соединений, когда требуется компактный формат, фиксированное резьбовое сочленение, семь цепей подключения и работа в широком температурном диапазоне.
