Назначение

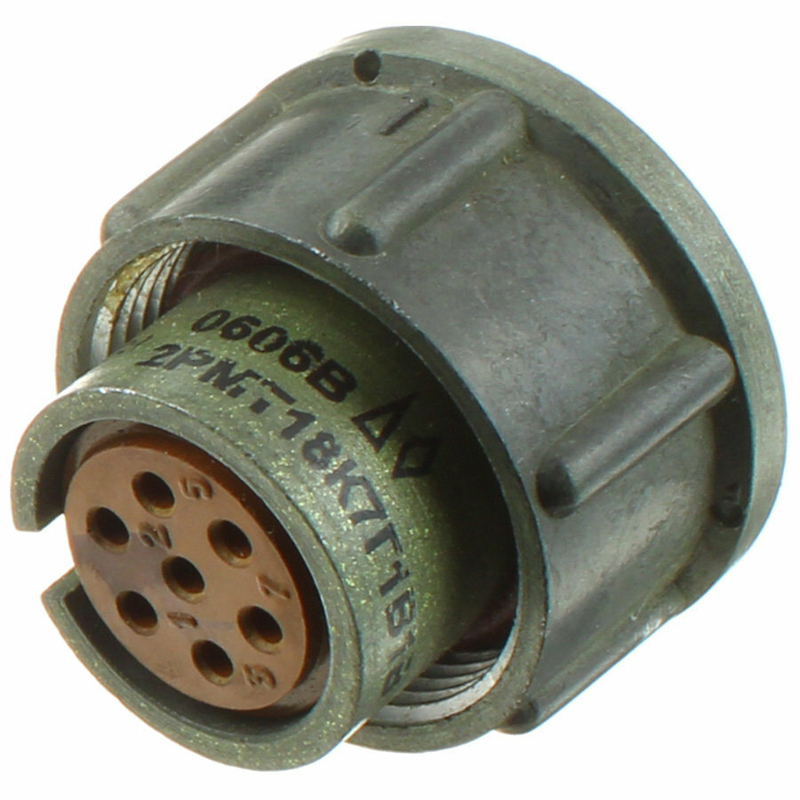

2РМ18КПН7Г1П1 — это кабельная розетка серии 2РМ. Изделие представляет собой негерметичный цилиндрический низкочастотный разъём, предназначенный для электрических соединений. Оно применяется в цепях переменного и постоянного тока с частотой до 3 МГц.

Артикул товара — 179. Категория — 2РМ18. Производитель в предоставленных данных не указан.

Подтверждённые технические характеристики

• Количество контактов: 7.
• Диаметр контактов: 1,0 мм.
• Максимальная токовая нагрузка: до 7 А на контакт и до 40 А на соединитель в целом.
• Рабочее напряжение: до 560 В; максимальное напряжение: до 700 В.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Материал корпуса: алюминиевый сплав АЛ-11.
• Материал изолятора: карболит АГ-4.
• Покрытие контактов: серебряное.
• Способ монтажа: пайка или обжимка.
• Тип соединения: резьбовое.
• Посадочный диаметр: 18 мм.

Условия эксплуатации

Разъём рассчитан на работу в жёстких условиях. Температурный диапазон составляет от минус 60 °C до плюс 100 °C. С учётом перегрева контактов допускается эксплуатация до плюс 180 °C.

• Вибрация: диапазон 1–1000 Гц при ускорении 490 м/с².
• Механические удары: одиночные — до 5000 м/с², многократные — до 1000 м/с².
• Линейное ускорение: до 2000 м/с².
• Климатическое исполнение: УХЛ или В.
• Срок сохраняемости: 15 лет.
• Наработка: не менее 1000 часов.
• Сочленения и расчленения: до 500 циклов.
• Пониженное давление: до 10⁻¹² мм рт. ст.
• Повышенная влажность: до 98 % при плюс 40 °C.

Область применения

2РМ18КПН7Г1П1 используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Резьбовое соединение и посадочный диаметр 18 мм обеспечивают механическую фиксацию в составе соответствующих узлов. Изделие подходит для цепей с частотой до 3 МГц, а также для эксплуатации при пониженном давлении и повышенной влажности в пределах указанных значений.

Благодаря негерметичному цилиндрическому исполнению разъём ориентирован на кабельные сборки, где требуется соединение семи контактов диаметром 1,0 мм. Монтаж возможен пайкой или обжимкой, что позволяет применять его в производственной и ремонтной практике при наличии ответной части и соответствующего инструмента.

Дополнительные сведения

Производитель, страна производства, комплектация, гарантия и сертификаты в предоставленных данных не указаны. Приведённые параметры относятся к серии 2РМ и конкретному исполнению 2РМ18КПН7Г1П1. Артикул товара — 179, категория — 2РМ18.
