2РМ18КПН7Г1А1 Элекон

Цена:

1800 ₽

Производитель: Элекон

Технические характеристики

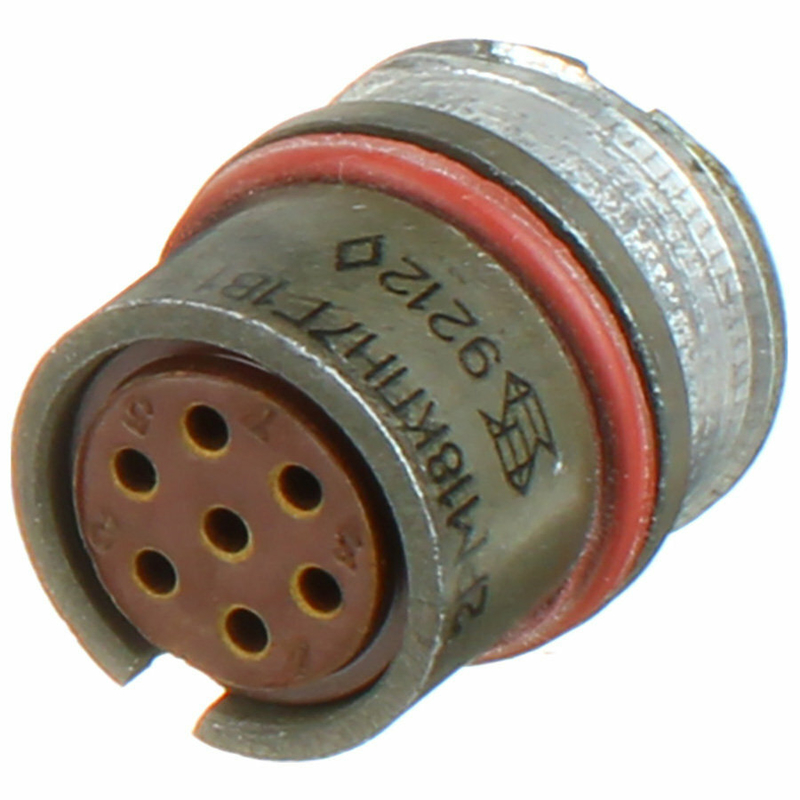

Разъём 2РМ18КПН7Г1А1 «Элекон» — это российский цилиндрический круглый электрический соединитель из серии 2РМ, предназначенный для промышленной и радиоэлектронной аппаратуры. Он относится к негерметичным кабельным разъёмам с резьбовым соединением и используется в цепях постоянного и переменного тока при частотах до примерно 3 МГц.

Этот разъём применяют для межблочного соединения радиоэлектронной аппаратуры, промышленных приборов и автоматики, где требуются надёжный контакт и устойчивость к механическим воздействиям (вибрации, удары). Конструкция обеспечивает пылезащищённость контактов и мест подсоединения проводов за счёт сочленённого корпуса.

Тип контактов: одиночные, диаметром около 1 мм, с покрытием «золото».
Токовая нагрузка: до 4…36 А на один контакт, суммарный ток на соединитель — до десятков ампер, в зависимости от числа контактов.
Рабочее напряжение: до 560…700 В (в зависимости от исполнения).
Сопротивление контакта: не более нескольких миллиом, сопротивление изоляции — не менее нескольких гигаом.
Электрическая прочность: порядка 1850…2300 В при испытательном напряжении постоянного тока.

Разъём выполнен в исполнении УХЛ2.1 по ГОСТ 15150‑69, что означает применение в умеренном и холодном климате при температуре окружающей среды примерно от −60 °C до +100 °C.
Соединитель рассчитан на механические воздействия: синусоидальная вибрация до 490 м/с² в широком диапазоне частот, ударные нагрузки многократного и одиночного действия – до 1000…5000 м/с² при соответствующих длительностях. Гамма‑процентный срок сохраняемости (при вероятности γ = 99,5%) составляет около 15 лет.

Тип корпуса: кабельный, резьбовой тип сочленения, с поляризацией (обычно одношпоночная).
Монтаж: предназначен для подключения к экранированным или неэкранированным кабелям, провода подключаются пайкой или обжимом, монтаж – объёмный.
Ресурс: допускает не менее 500 циклов сочленений‑расчленений и имеет минимальную наработку порядка нескольких тысяч часов.

Описание

2РМ18КПН7Г1А1

2РМ18КПН7Г1А1: надёжный разъём для промышленной аппаратуры

Разъём 2РМ18КПН7Г1А1 применяется в электрических и электронных системах, где требуется стабильное многоконтактное соединение кабелей, модулей и приборных узлов. Такое исполнение востребовано в промышленной автоматике, измерительной технике, системах управления, транспортном оборудовании и другой аппаратуре с повышенными требованиями к надёжности контактных соединений.

Маркировка 2РМ указывает на принадлежность изделия к распространённой серии цилиндрических соединителей. Конструкция подобных разъёмов рассчитана на многократное сочленение и разъединение, фиксацию ответной части и упорядоченное размещение контактов внутри корпуса.

Особенности конструкции

Разъём 2РМ18КПН7Г1А1 выполнен в цилиндрическом формате, удобном для компоновки приборных панелей, кабельных жгутов и распределительных узлов. Корпус помогает защитить контактную группу от механических воздействий при эксплуатации, а ключевое положение исключает неправильную ориентацию при подключении.

К основным конструктивным особенностям относятся:

Многоконтактная контактная группа для передачи сигналов и питания.
Цилиндрический корпус, подходящий для плотного размещения оборудования.
Поляризация соединения, предотвращающая ошибочное сочленение частей разъёма.
Надёжная фиксация ответной части при монтаже.
Возможность применения в составе кабельных сборок и стационарных приборных соединений.
Исполнение, ориентированное на работу в условиях вибраций, переменных механических нагрузок и длительной эксплуатации.

Буквенно-цифровое обозначение содержит сведения об исполнении соединителя, типоразмере корпуса, контактной схеме и конструктивных признаках. При проектировании важно сверять полную маркировку с технической документацией на конкретную партию изделия, поскольку параметры контактов, способ монтажа, климатическое исполнение и совместимость с ответной частью определяются именно точным вариантом разъёма.

Где применяется 2РМ18КПН7Г1А1

Разъёмы серии 2РМ используются там, где необходимо быстрое, обслуживаемое и устойчивое к внешним воздействиям соединение электрических цепей. 2РМ18КПН7Г1А1 может применяться в следующих направлениях:

Системы промышленной автоматизации и управления.
Контрольно-измерительные приборы и испытательные стенды.
Электрические шкафы, пульты и блоки управления.
Кабельные жгуты для оборудования специального назначения.
Телеметрические, сигнальные и низковольтные силовые цепи.
Приборные комплексы, требующие разъёмного соединения модулей.
Ремонт и модернизация оборудования, в котором предусмотрены соединители серии 2РМ.

Благодаря разъёмной конструкции обслуживание аппаратуры упрощается: кабельную часть или отдельный блок можно отсоединить без демонтажа всей системы. Это особенно важно для оборудования, которое требует периодической диагностики, замены модулей или контроля состояния цепей.

На что обратить внимание при подборе

При использовании разъёма 2РМ18КПН7Г1А1 необходимо учитывать не только внешнее совпадение корпуса, но и полный набор электрических и механических характеристик. В первую очередь следует проверить:

Соответствие ответной части по серии, типоразмеру и ключевому положению.
Количество контактов и их фактическое назначение в схеме.
Тип контактов: штыревые или гнездовые, а также способ их установки.
Допустимые токи и напряжения для каждой подключаемой цепи.
Сечение и тип применяемого кабеля.
Способ крепления корпуса и кабельной части.
Условия окружающей среды: температура, влажность, вибрация, запылённость.
Требования к экранированию, заземлению и электромагнитной совместимости.

Особое значение имеет правильная распайка контактов. Перед монтажом рекомендуется подготовить таблицу соединений с нумерацией контактов, цветовой маркировкой проводников и назначением каждой цепи. Такой подход снижает риск ошибок при сборке и последующем техническом обслуживании.

Преимущества применения

Использование 2РМ18КПН7Г1А1 в составе оборудования позволяет сформировать аккуратное и технологичное разъёмное соединение. Контактная группа обеспечивает организованное подключение нескольких цепей в одном корпусе, а цилиндрическая конструкция способствует надёжной фиксации и защите интерфейса подключения.

Для инженеров, монтажников и специалистов по ремонту разъём 2РМ18КПН7Г1А1 представляет практический интерес как компонент для построения долговечных кабельных соединений. Точный подбор исполнения, корректная установка контактов и соблюдение требований к подключаемым цепям помогают обеспечить стабильную работу оборудования на протяжении всего срока эксплуатации.
