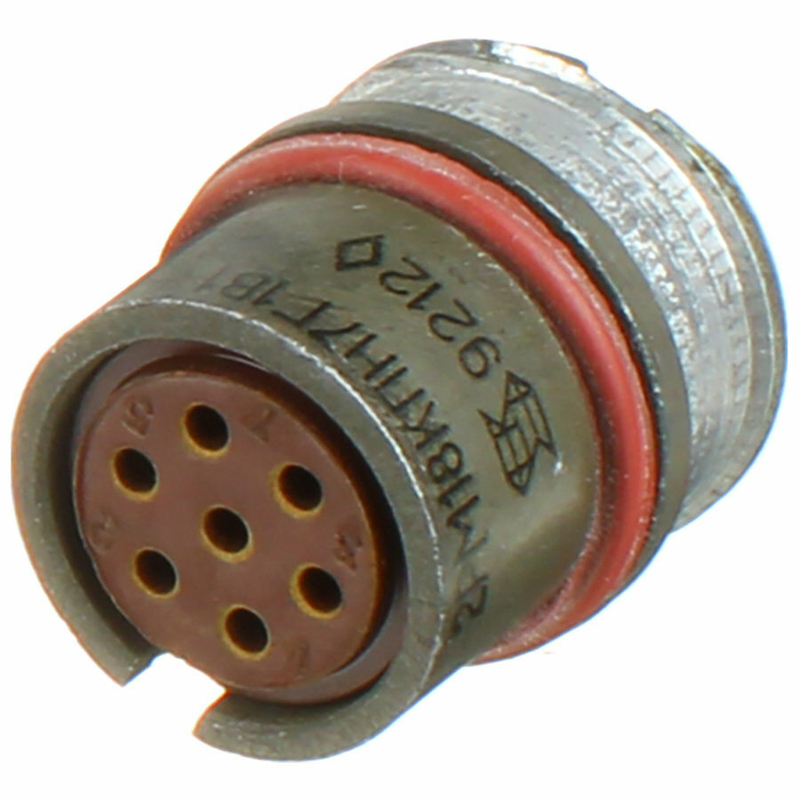

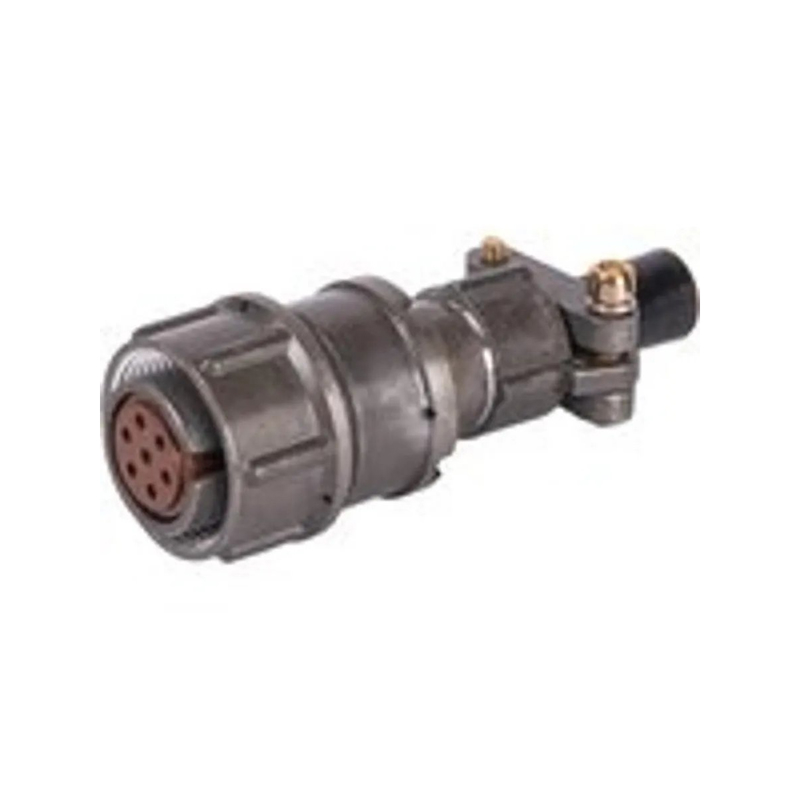

2РМ18КПН7Г: кабельная розетка серии 2РМ для надежных соединений

2РМ18КПН7Г — цилиндрический низкочастотный электрический соединитель серии 2РМ, выполненный в виде кабельной розетки. Он применяется для разъемного подключения цепей постоянного и переменного тока в промышленном оборудовании, системах автоматики, измерительной технике, аппаратуре связи и других устройствах, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность контакта.

Назначение разъема 2РМ18КПН7Г

Соединитель 2РМ18КПН7Г относится к негерметичным кабельным разъемам с резьбовым сочленением ответных частей. Такая конструкция обеспечивает надежную фиксацию при вибрации, ударах и случайных механических нагрузках.

Разъем предназначен для монтажа на кабель и организации семиконтактного разъемного соединения. Базовое исполнение маркировки указывает на кабельный корпус, прямой патрубок, ввод неэкранированного кабеля и розеточную часть соединителя. В распространенной полной маркировке 2РМ18КПН7Г1В1 используется контактная схема с семью контактами диаметром 1 мм.

Технические параметры

Для исполнения 2РМ18КПН7Г1В1 характерны следующие параметры:

Указанные параметры характерны для распространенного исполнения 2РМ18КПН7Г1В1; при выборе конкретной модификации необходимо сверять полную маркировку и документацию на партию.

Расшифровка маркировки

Маркировка 2РМ18КПН7Г содержит основные сведения о конструкции изделия:

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 7 — количество контактов.

• Г — розетка, то есть соединитель с гнездовыми контактами.

Дополнительные символы в полном обозначении определяют схему расположения и диаметр контактов, материал покрытия, теплостойкость, климатическое исполнение, а также специальные конструктивные варианты. Например, символ «1» после буквы «Г» обычно указывает на конфигурацию из семи контактов диаметром 1 мм, а «В» может обозначать серебряное покрытие контактов.

Конструкция и особенности

Корпус разъема обычно изготавливается из алюминиевого сплава, что сочетает небольшую массу с механической прочностью. Контакты выполняются из латуни с серебряным покрытием, уменьшающим переходное сопротивление и повышающим стабильность электрического соединения. Изолятор может быть изготовлен из пресс-материала, например АГ-4.

Ключевые особенности 2РМ18КПН7Г:

• Резьбовое соединение ответных частей для устойчивой фиксации.

• Одношпоночная поляризация корпуса, исключающая неправильное сочленение.

• Извлекаемые контакты, упрощающие обслуживание и ремонт кабельной сборки.

• Возможность пайки проводников к контактным хвостовикам.

• Работоспособность при вибрации в диапазоне 1–5000 Гц и при значительных механических воздействиях.

• Эксплуатация в условиях повышенной влажности до 98% при температуре +40 °C.

Применение 2РМ18КПН7Г

Кабельная розетка 2РМ18КПН7Г используется там, где требуется надежное многоконтактное подключение оборудования. Типичные области применения:

• Промышленная автоматика и системы управления.

• Электрооборудование станков и технологических установок.

• Контрольно-измерительная аппаратура.

• Кабельные жгуты и межблочные соединения.

• Системы связи, телемеханики и сигнализации.

• Испытательные стенды и лабораторное оборудование.

• Транспортное, энергетическое и специальное оборудование.

При подборе ответной части необходимо учитывать, что розетка 2РМ18КПН7Г должна сопрягаться с совместимой вилкой той же серии, размера корпуса и контактной схемы. Важно также проверить число контактов, их диаметр, расположение, тип покрытия, исполнение кабельного ввода и требуемые климатические характеристики.

Таким образом, 2РМ18КПН7Г представляет собой практичное решение для семиконтактных кабельных соединений в цепях с напряжением до 560 В и током до 7 А на контакт. Резьбовая фиксация, извлекаемые контакты и прочная конструкция делают этот разъем востребованным компонентом для промышленной и специализированной электротехники.
