Назначение

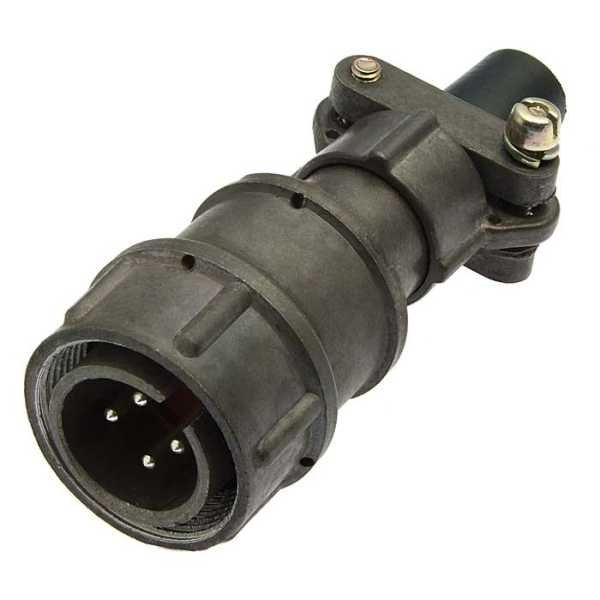

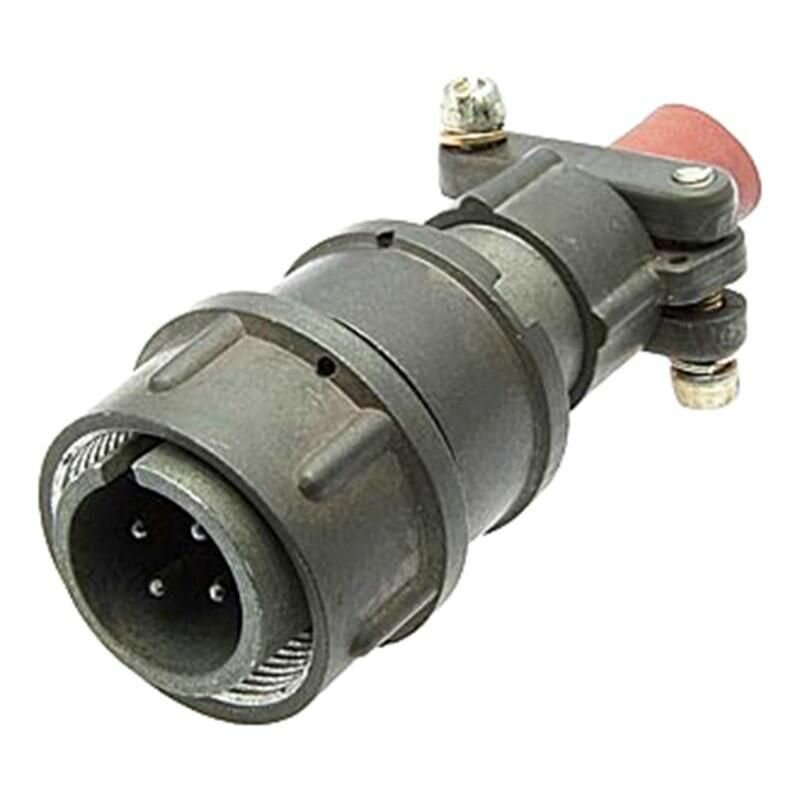

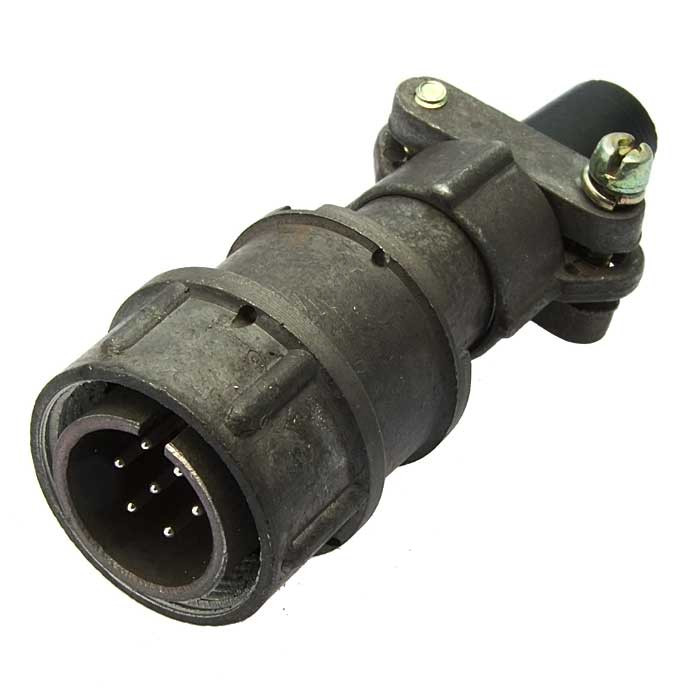

2РМ18КПН4Ш5В1 — цилиндрический негерметичный низкочастотный разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Артикул: 166. Категория: 2РМ18. Производитель в предоставленных данных не указан.

Конструктивные особенности

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.
• Условный размер корпуса: 18 мм.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 4.
• Часть соединителя: вилка.
• Сочетание контактов: 5, диаметр контактов 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 °С.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: до 700 В.
• Максимальная рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и механическая стойкость

• Рабочая температура: от -60 °C до +100 °C.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с².
• Механический удар: одиночный до 5000 м/с², многократный до 1000 м/с².
• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500.

Применение и монтаж

Разъём предназначен для объёмного монтажа и имеет резьбовое сочленение. Он используется для соединения и разъединения электрических цепей постоянного и переменного тока в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения.

Данный товар представляет собой вилку. В состав соединителя входят две части: вилка и розетка, которые могут быть как блочными, так и кабельными. Это обеспечивает гибкость применения в различных схемах подключения.

Совместимость и состав

Соединитель выполнен в негерметичном исполнении с условным размером корпуса 18 мм, кабельным видом корпуса и прямым патрубком. Гайка патрубка предназначена для неэкранированного кабеля. Контакты имеют серебряное покрытие, что подтверждено в описании.

Максимальное количество сочленений-расчленений составляет 500, минимальная наработка — 1000 часов. Изделие рассчитано на рабочую температуру от -60 °C до +100 °C и теплостойкость до 100 °С. Указанные параметры определяют область применения и допустимые режимы эксплуатации.

Разъём может использоваться в составе радиоэлектронной аппаратуры, где требуются цилиндрические низкочастотные соединители с четырьмя контактами и сочетанием контактов 5 при диаметре контактов 1,5 мм. Максимальное рабочее напряжение достигает 700 В, максимальная рабочая частота — до 3 МГц, а сопротивление изоляции — не менее 5000 МОм.
