2РМ18КПН4Ш — кабельная вилка цилиндрического низкочастотного разъёма серии 2РМ18, рассчитанная на надёжное разъёмное соединение электрических цепей в промышленной, приборной и радиотехнической аппаратуре. Исполнение с четырьмя штыревыми контактами и прямым патрубком удобно для объёмного монтажа кабелей в ограниченном пространстве.

Разъём 2РМ18КПН4Ш: назначение

Соединитель 2РМ18КПН4Ш относится к семейству малогабаритных цилиндрических разъёмов общего назначения. Такие изделия применяются там, где требуется многократно соединять и разъединять электрические цепи, обеспечивая устойчивость контакта, механическую фиксацию и заданную полярность подключения.

Разъём востребован в составе:

• промышленного оборудования и систем автоматики;

• измерительных приборов и испытательных стендов;

• радиоэлектронной аппаратуры;

• шкафов управления и кабельных сборок;

• специализированной техники, где необходимы компактные и механически прочные соединители.

Серия 2РМ использует резьбовое сочленение ответных частей. Такая конструкция помогает исключить случайное рассоединение при вибрации, рывках кабеля и эксплуатационных нагрузках. Для разъёмов типоразмера 2РМ18 характерно применение в аппаратуре общего назначения при температурах окружающей среды от −60 до +100 °C.

Расшифровка маркировки

Маркировка 2РМ18КПН4Ш указывает на конструктивное исполнение соединителя:

Сочетание «КПН» означает, что разъём предназначен для монтажа на кабеле, оснащён прямым патрубком и рассчитан на подключение неэкранированного кабеля. Буква «Ш» обозначает вилочную часть соединителя со штырями; ответной частью служит розетка с гнездовыми контактами.

Конструктивные особенности

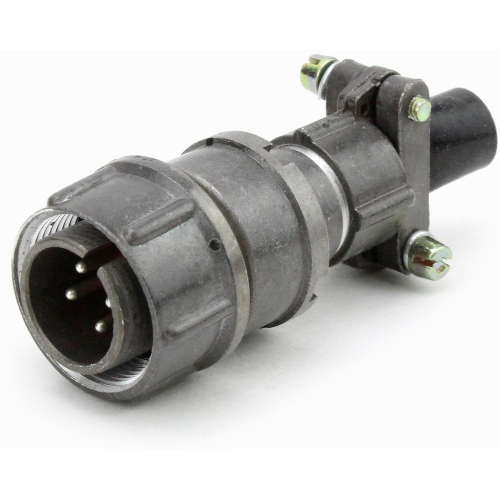

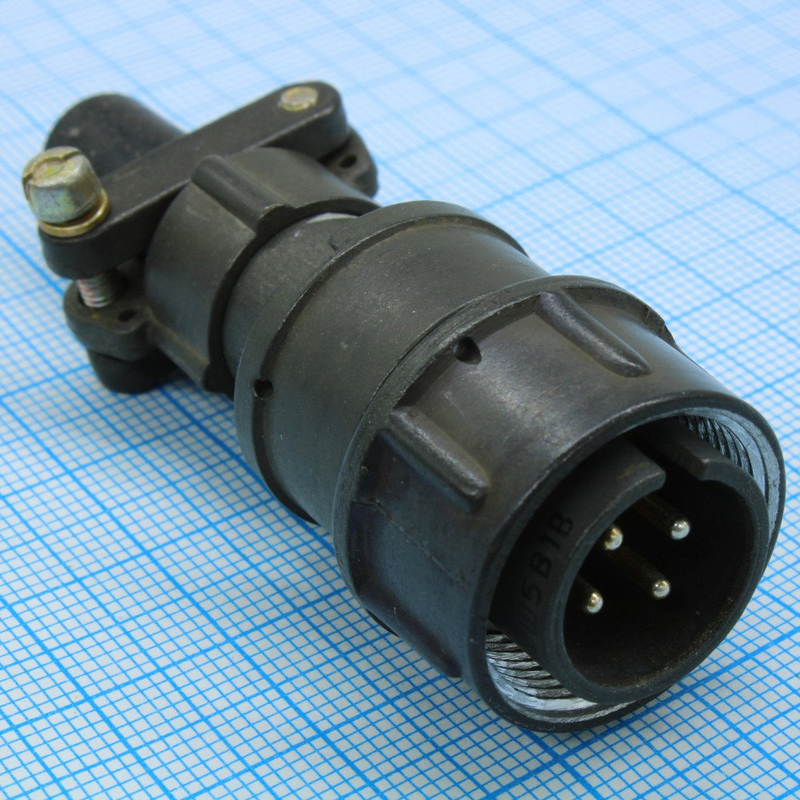

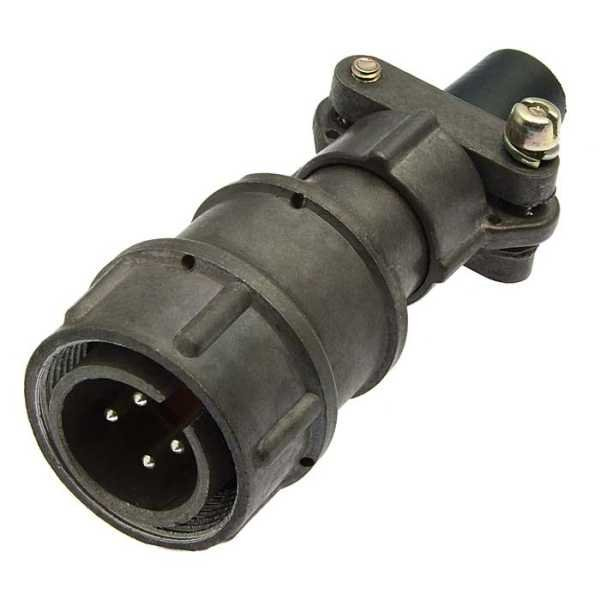

2РМ18КПН4Ш представляет собой четырёхконтактную кабельную вилку. Контакты устанавливаются в изоляторе и рассчитаны на пайку проводников при объёмном монтаже. Корпус цилиндрической формы облегчает компоновку разъёма в кабельных трассах и обеспечивает механическую защиту контактной группы.

Ключевые особенности конструкции:

• четыре штыревых контакта для передачи питания, сигналов управления или комбинированных цепей;

• прямой кабельный патрубок, удобный при линейном выводе жгута;

• резьбовая фиксация с ответной частью;

• поляризация корпуса, снижающая риск неверного сочленения;

• съёмные контакты, упрощающие сборку и обслуживание кабельной части;

• исполнение для неэкранированного кабеля.

Для близких по маркировке исполнений 2РМ/2РМД с четырьмя контактами применяются контакты диаметром 1,5 мм; типовые параметры таких контактных групп предусматривают ток до 15 А на контакт и рабочее напряжение до 560 В. При проектировании конкретного изделия необходимо сверять паспорт именно выбранного типономинала, поскольку допустимые параметры могут зависеть от исполнения, покрытия контактов и условий эксплуатации.

Где применяется 2РМ18КПН4Ш

Разъём 2РМ18КПН4Ш выбирают для кабельных соединений, когда важны компактность, повторяемость монтажа и стойкость к внешним механическим воздействиям. Четырёхконтактная компоновка подходит, например, для подключения трёхфазной цепи с управляющим или защитным проводником, нескольких дискретных сигналов либо питания и обратной связи одного устройства.

Практический пример: в составе промышленного узла кабель с датчиком или исполнительным механизмом может оканчиваться вилкой 2РМ18КПН4Ш, а на панели оборудования устанавливается ответная розетка. Резьбовая муфта фиксирует соединение, а ключевание корпуса задаёт единственное корректное положение контактов.

Что учитывать при подборе

Перед применением разъёма важно проверить не только совпадение маркировки ответной части, но и полный набор электрических и монтажных параметров:

• количество, расположение и диаметр контактов;

• тип контактов: штыревые или гнездовые;

• вид кабельного ввода и необходимость экранирования;

• допустимые ток и напряжение для каждой цепи;

• сечение подключаемого провода;

• покрытие контактов;

• климатическое исполнение;

• требования к вибрации, ударам и количеству циклов сочленения;

• габариты корпуса и место установки.

2РМ18КПН4Ш — функциональное решение для создания разъёмных кабельных соединений в аппаратуре, где требуются надёжная механическая фиксация, понятная маркировка и удобство технического обслуживания.
