2РМ18КПН4ГВ1 «5»

Цена:

1000 ₽

Технические характеристики

2РМ18КПН4ГВ1

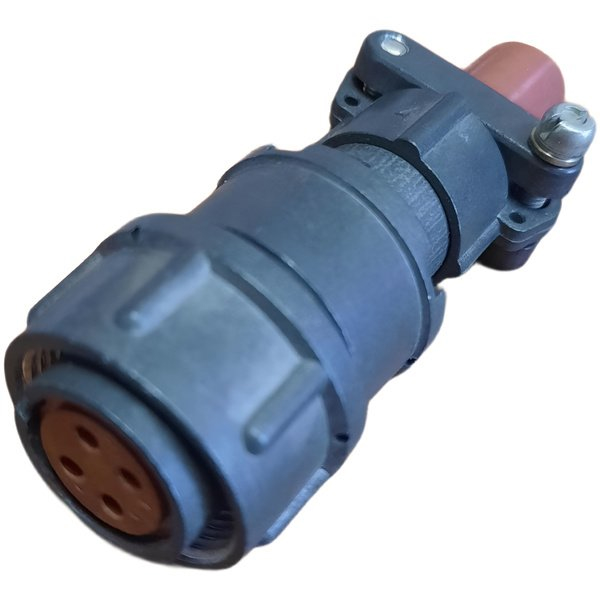

2РМ18КПН4ГВ1 (вероятно, обозначающее модель 2РМД18КПН4Г5В1 или близкую) — это кабельная розетка цилиндрического типа из серии 2РМД, предназначенная для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Это негерметичный 4-контактный соединитель с посадочным диаметром 18 мм, извлекаемыми контактами диаметром 1,5 мм и резьбовым соединением. Максимальное рабочее напряжение — до 560 В (переменный или постоянный ток), токовая нагрузка на контакт — до 15 А, на весь соединитель — до 50 А.

Рабочая температура окружающей среды — от -60°C до +100°C (с учетом перегрева контактов до +180°C), климатическое исполнение В, подходит для условий пониженного давления до 133,32·10⁻¹² Па.

Электрические параметры

Сопротивление контактов — не более 2,5 мОм, емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции при 560 В достигает 1850 В.

Механические свойства

Соединитель выдерживает вибрацию (1–5000 Гц, до 490 м/с²), многократные удары (до 1000 м/с²), одиночные удары (до 5000 м/с²) и линейные нагрузки (до 2000 м/с²). Наработка — минимум 1000 часов, сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Метод монтажа — обжимка, покрытие контактов — серебро или золото, применяется для длинных электрических цепей общего назначения.

Описание

Назначение и область применения

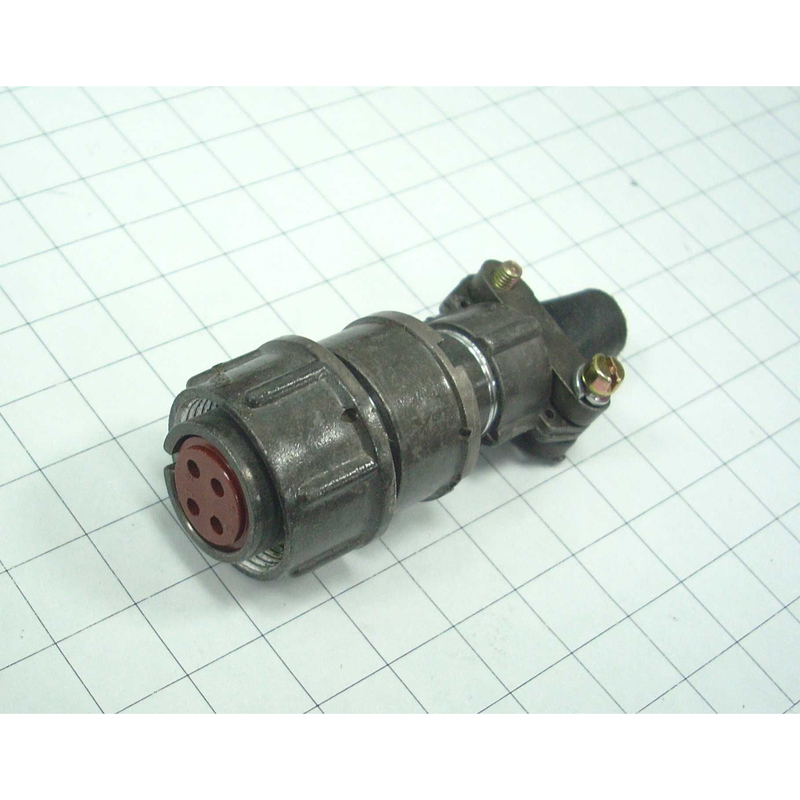

Соединитель 2РМ18КПН4ГВ1 «5» (артикул 164) представляет собой кабельную розетку цилиндрического типа из серии 2РМД. Изделие имеет негерметичное исполнение и предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Основное применение — длинные электрические цепи общего назначения. Конструкция соединителя обеспечивает стабильную коммутацию при воздействии различных механических и климатических факторов. Соединитель относится к категории 2РМ18.

Основные технические характеристики

Соединитель имеет 4 контакта с посадочным диаметром 18 мм. Контакты извлекаемые, их диаметр составляет 1,5 мм. Соединение — резьбовое. Максимальное рабочее напряжение — до 560 Вольт переменного или постоянного тока. Токовая нагрузка на контакт — до 15 Ампер, на весь соединитель — до 50 Ампер.

Количество контактов: 4
Посадочный диаметр: 18 мм
Диаметр контактов: 1,5 мм
Тип соединения: резьбовое
Максимальное рабочее напряжение: до 560 Вольт
Ток на контакт: до 15 Ампер
Ток на соединитель: до 50 Ампер
Приемка: «5»

Электрические параметры

Сопротивление контактов — не более 2,5 миллиома. Емкость между контактами — не более 6 пикофарад. Сопротивление изоляции — не менее 5000 мегаом. Электрическая прочность изоляции при 560 Вольтах достигает 1850 Вольт.

Механические свойства и надежность

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Герц с ускорением до 490 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейные нагрузки с ускорением до 2000 метров на секунду в квадрате. Наработка составляет не менее 1000 часов. Количество сочленений-расчленений — 500. Срок сохраняемости — 15 лет.

Условия эксплуатации

Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия (с учетом перегрева контактов до плюс 180 градусов Цельсия). Климатическое исполнение — В. Изделие подходит для условий пониженного давления до 133,32 умножить на 10 в минус двенадцатой степени Паскаль.

Монтаж и покрытие контактов

Метод монтажа — обжимка. Покрытие контактов — серебро или золото. Соединитель поставляется с приемкой «5», что подтверждает его соответствие установленным требованиям для применения в ответственных изделиях. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре.
