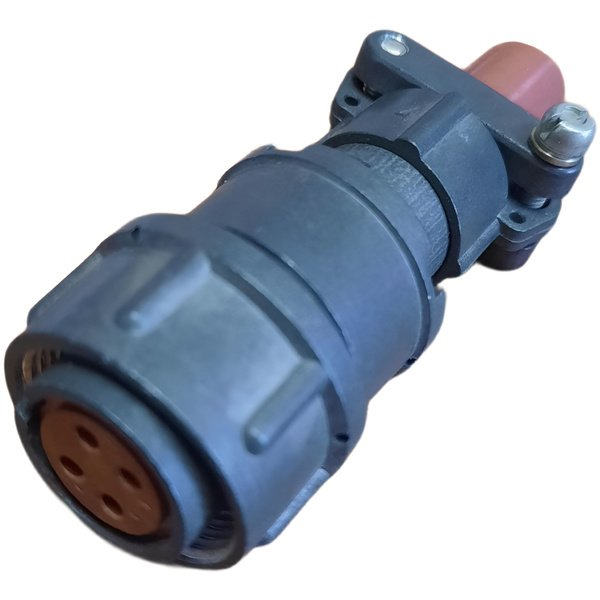

2РМ18КПН4Г5В1: надёжное решение для подключения электрических цепей

Разъём 2РМ18КПН4Г5В1 относится к цилиндрическим низкочастотным соединителям, применяемым для разъёмного подключения цепей постоянного и переменного тока. На практике данное обозначение часто встречается для исполнения серии 2РМД — кабельной негерметичной розетки с прямым патрубком, рассчитанной на четыре контакта. Устройство востребовано в промышленной электронике, системах автоматики, измерительной технике, аппаратуре связи и оборудовании, работающем в условиях вибраций и перепадов температур.

Конструкция и назначение

Исполнение 2РМ18КПН4Г5В1 предназначено для объёмного монтажа и многократного соединения кабельных линий. Цилиндрический металлический корпус обеспечивает механическую прочность, а резьбовая фиксация ответной части помогает сохранять стабильность контакта при эксплуатации оборудования.

Соединитель рассчитан на подключение четырёх извлекаемых штыревых контактов диаметром 1,5 мм. Кабельная конструкция с прямым патрубком упрощает ввод проводов и удобна для монтажа в ограниченном пространстве электротехнических шкафов, приборных стоек, распределительных устройств и бортовой аппаратуры.

Основные технические характеристики

Приведённые параметры характерны для исполнения 2РМД18КПН4Г5В1; при подборе ответной части и для ответственных применений необходимо сверять конкретное исполнение по конструкторской документации, поскольку свойства модификаций одной серии могут отличаться.

Преимущества разъёма 2РМ18КПН4Г5В1

• Четыре силовых или сигнальных цепи в компактном цилиндрическом корпусе.

• Допустимая нагрузка до 15 А на каждый контакт позволяет использовать разъём не только для сигналов, но и для питания исполнительных устройств.

• Высокое сопротивление изоляции снижает риск утечек тока и повышает надёжность электрического соединения.

• Малое переходное сопротивление контактов способствует уменьшению потерь и нагрева в цепи.

• Работоспособность в диапазоне от −60 до +100 °C расширяет возможности эксплуатации в неотапливаемых, производственных и транспортных системах.

• Резьбовое сочленение противодействует самопроизвольному разъединению при вибрационных нагрузках. Для серии указывается устойчивость к вибрации в диапазоне 1–5000 Гц при ускорении до 50 g.

Где применяется

Разъём 2РМ18КПН4Г5В1 может применяться в кабельных жгутах и блоках аппаратуры, где требуется надёжное разъёмное подключение нескольких цепей:

• промышленная автоматика и системы управления;

• электрические шкафы, стенды и испытательное оборудование;

• измерительные и контрольные комплексы;

• аппаратура связи и радиотехнические устройства;

• транспортная, специальная и приборная техника;

• силовые цепи малой и средней мощности, рассчитанные в пределах допустимой токовой нагрузки.

Например, четыре контакта могут использоваться для подключения трёхфазной нагрузки с отдельным защитным проводником либо для объединения цепей питания, управления и обратной связи в одном разъёмном соединении. Конкретная схема включения должна учитывать допустимый ток каждого контакта, общий ток разъёма, тип кабеля, сечение проводников и реальные тепловые условия оборудования.

Что учесть при выборе

При проектировании соединения важно определить не только обозначение 2РМ18КПН4Г5В1, но и совместимость с ответной частью: тип контактов, посадочный размер, расположение контактных гнёзд, способ фиксации и конструкцию кабельного ввода. Также следует проверить, соответствует ли исполнение требованиям к герметичности: данная модификация относится к негерметичным соединителям и предназначена для установки в условиях, где защита от прямого воздействия влаги обеспечивается конструкцией изделия или корпуса оборудования.

Разъём 2РМ18КПН4Г5В1 сочетает компактную компоновку, токовую нагрузку до 50 А на соединитель и устойчивость к промышленным условиям эксплуатации. Благодаря этим характеристикам он остаётся практичным компонентом для создания обслуживаемых, надёжных и виброустойчивых кабельных соединений.
