Назначение

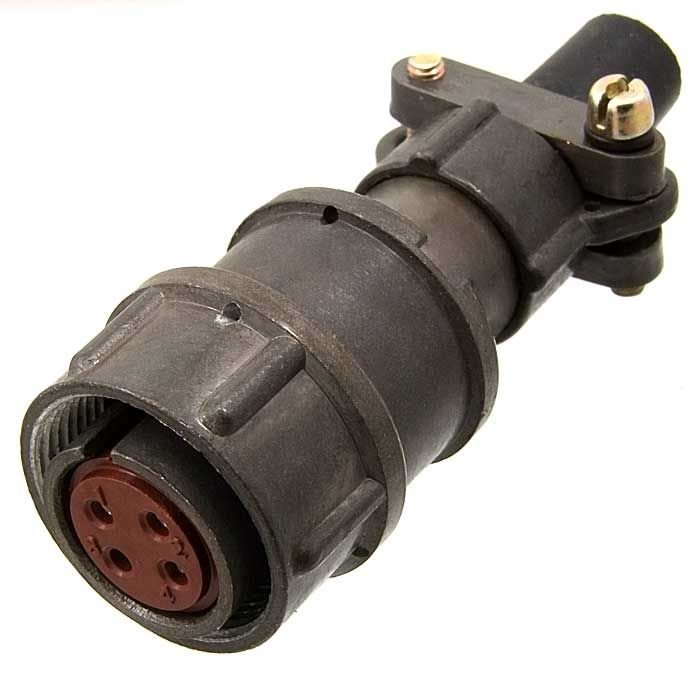

2РМ18КПН4Г1В1В — кабельная розетка серии 2РМ из линейки цилиндрических низкочастотных соединителей. Изделие предназначено для надежного соединения в электрических цепях переменного и постоянного тока. Применяется для внутренних или кабельных подключений без экранирования в промышленных и специальных системах.

Розетка относится к негерметичному исполнению и обеспечивает пылезащищенность в сочлененном состоянии. Корпус выполнен с прямым патрубком, что упрощает монтаж кабеля и фиксацию соединения.

Конструктивные особенности

• Посадочный диаметр корпуса — 18 мм.
• Четыре извлекаемых контакта диаметром 1,5 мм.
• Покрытие контактов — серебро (индекс «В»).
• Всеклиматическое исполнение (индекс «В»).
• Название товара: 2РМ18КПН4Г1В1В, артикул: 20003.
• Категория: 2РМ18.
• Заводская упаковка.

Электрические характеристики

Максимальная токовая нагрузка достигает 15 А на контакт и 50 А суммарно на соединитель при напряжении до 560 В (амплитудное). Сопротивление контактов не превышает 2,5 мОм, емкость между ними — до 6 пФ, а сопротивление изоляции — не менее 5000 МОм при электрической прочности 1850 В.

Указанные параметры подтверждают пригодность розетки для цепей с повышенными требованиями к стабильности контакта и низким переходным сопротивлением.

Условия эксплуатации и надежность

Разъем работает в диапазоне температур от -60 °C до +100 °C с учетом перегрева контактов до +180 °C и выдерживает пониженное давление до 133,32·10⁻¹² Па.

Наработка на отказ — не менее 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет. Год: 2023.

Применение

Розетка 2РМ18КПН4Г1В1В применяется в промышленных и специальных системах для внутренних или кабельных подключений без экранирования. Она подходит для монтажа в составе оборудования, где требуется цилиндрическое низкочастотное соединение с извлекаемыми контактами и серебряным покрытием.
