Назначение изделия

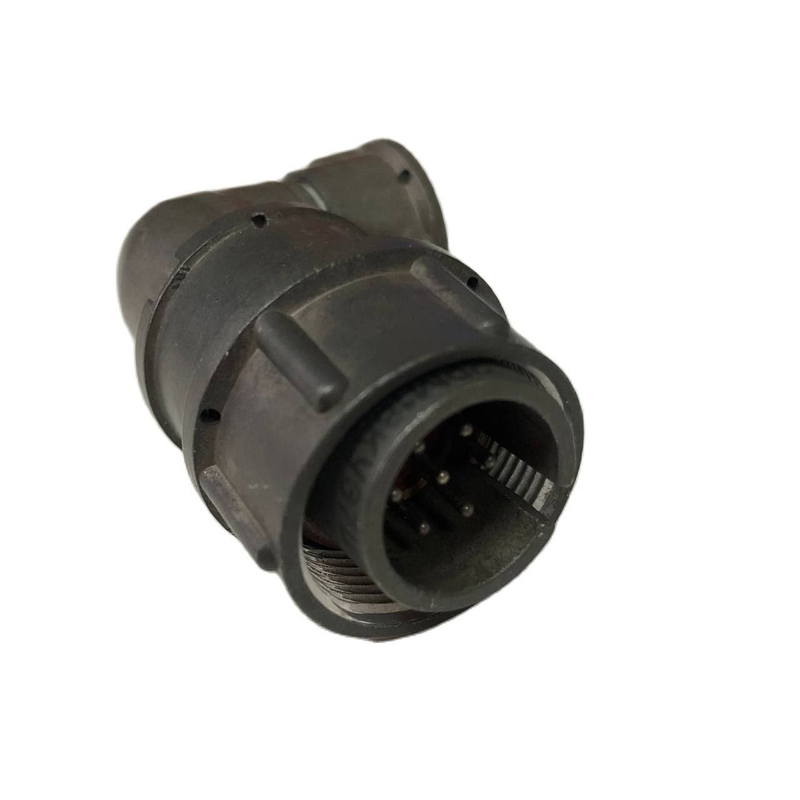

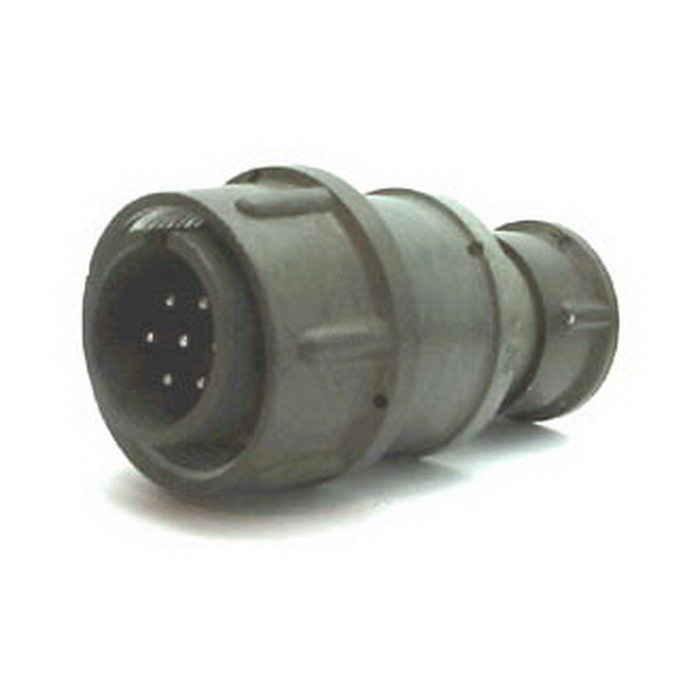

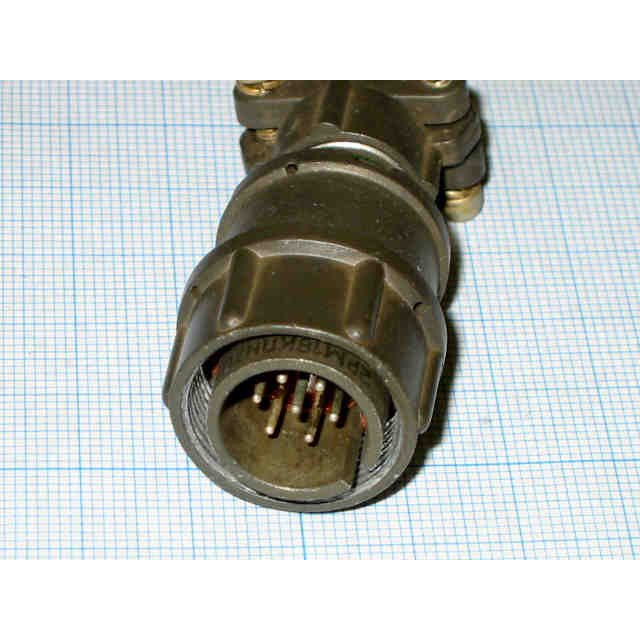

2РМ18КПЭ7Ш1В1В представляет собой низкочастотный цилиндрический кабельный соединитель вилочного типа, выполненный по российскому стандарту серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленной аппаратуры, контрольно-измерительных приборов, систем автоматизированного управления, а также в ряде специализированных и военных систем, где предъявляются повышенные требования к надёжности соединений и устойчивости к внешним воздействиям.

Соединитель рассчитан на кабельный монтаж и применяется в тех случаях, когда необходимо обеспечить разъёмное соединение с защитой от пыли, механических повреждений и электромагнитных помех. Благодаря экранированному исполнению изделие подходит для работы в цепях с повышенными требованиями к помехозащищённости и стабильности передаваемого сигнала.

Расшифровка обозначения

Маркировка 2РМ18КПЭ7Ш1В1В содержит полную информацию о конструктивных особенностях соединителя:

• 2РМ — серия низкочастотных цилиндрических соединителей;
• 18 — условный размер корпуса, диаметр посадочного места составляет около 18 мм;
• К — корпус кабельного исполнения;
• П — прямой патрубок для ввода кабеля;
• Э — экранированное исполнение;
• 7 — количество контактов — семь;
• Ш — вилка, штыревой разъём;
• 1 — сочетание контактов диаметром 1,0 мм;
• В — серебряное покрытие контактов;
• 1 — рабочая температура до плюс 100 градусов Цельсия.

Конструктивные особенности

Соединитель оснащён семью штыревыми контактами диаметром около 1,0 мм, рассчитанными на пайку проводников. Контакты имеют серебряное покрытие, которое обеспечивает стабильное переходное сопротивление и защиту от окисления в процессе эксплуатации. Прямой патрубок кабельного ввода позволяет аккуратно подводить кабель без излишних перегибов, а экранирование корпуса способствует снижению влияния внешних электромагнитных полей на передаваемые сигналы.

Корпус выполнен по цилиндрической схеме, что обеспечивает удобство сочленения и расчленения, а также надёжную фиксацию ответной части. Соединитель рассчитан на многократные циклы соединения и разъединения — не менее нескольких сотен операций, что подтверждает его пригодность для длительного применения в оборудовании, требующем периодического технического обслуживания.

Электрические параметры

Изделие рассчитано на рабочее напряжение до 560–700 В постоянного и переменного тока в зависимости от конкретной редакции технических условий. Номинальный ток на один контакт составляет порядка нескольких ампер, при этом суммарная токовая нагрузка на весь соединитель заметно выше и в ряде аналогичных разъёмов серии 2РМ достигает 30–40 А. Такие показатели позволяют использовать 2РМ18КПЭ7Ш1В1В в силовых и сигнальных цепях средней мощности.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия. Это допускает применение изделия как в отапливаемых помещениях, так и в неотапливаемых шкафах, на открытых площадках и в регионах с холодным климатом. Конструкция обеспечивает защиту контактов и мест подключения проводов от пыли и механических воздействий в сочленённом состоянии.

Изделие рассчитано на длительное хранение — до порядка 15 лет, что важно для комплектации ЗИП, резервного оборудования и долгосрочных проектов. Соединитель не требует специального обслуживания в процессе эксплуатации, кроме периодического осмотра контактных поверхностей и проверки надёжности паяных соединений.

Область применения

2РМ18КПЭ7Ш1В1В применяется в составе:

• контрольно-измерительных приборов и лабораторного оборудования;
• систем автоматизированного управления технологическими процессами;
• промышленных станков и производственных линий;
• специализированной аппаратуры, где требуется экранирование сигнальных цепей;
• военных и специальных систем с повышенными требованиями к надёжности.

Соединитель совместим с ответными частями серии 2РМ18 соответствующего исполнения, что позволяет использовать его как для замены вышедших из строя элементов, так и при проектировании новых устройств. Артикул изделия — 208.
